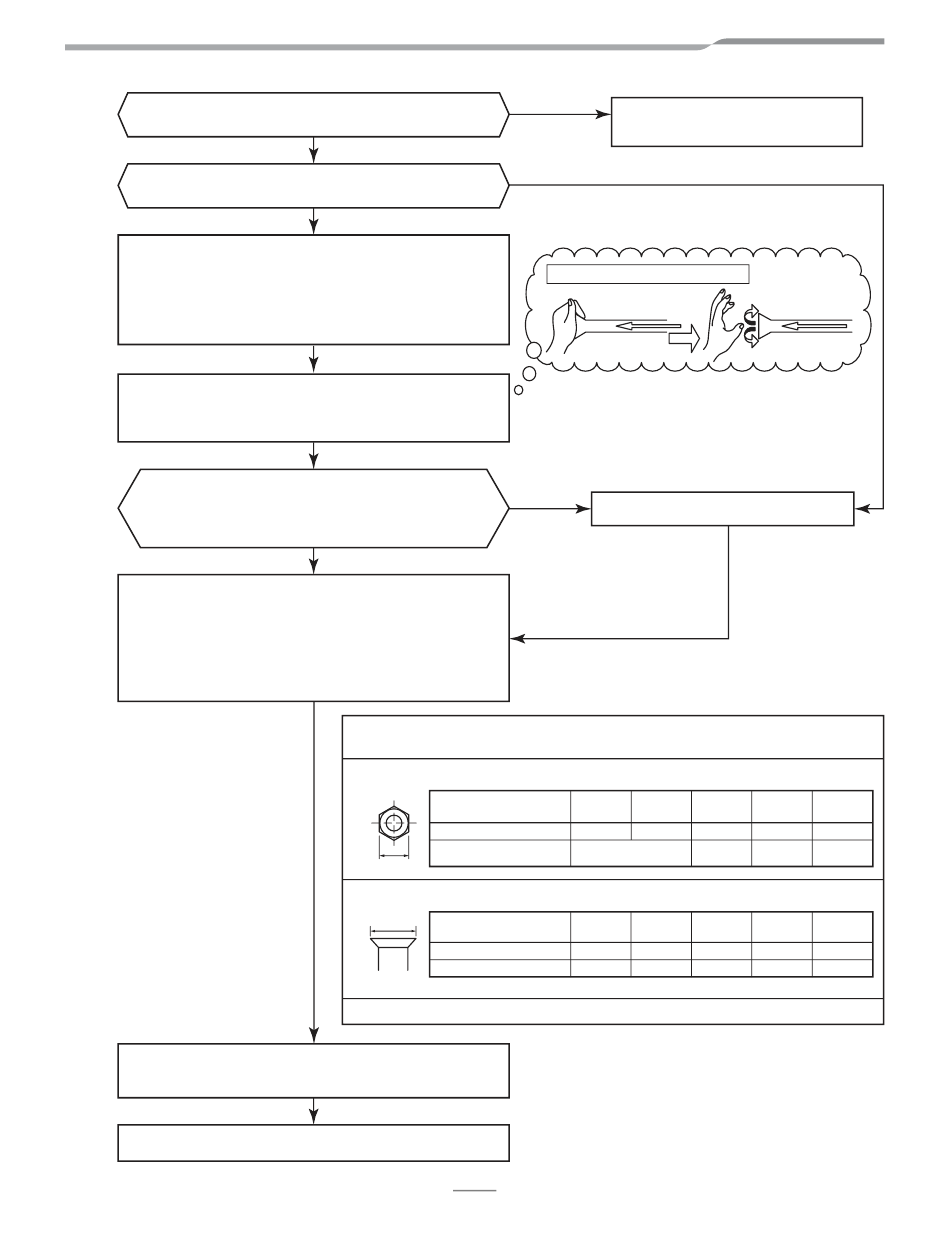

Există vreo zgârietură sau adâncitură pe ţevile existente?
Se poate utiliza aparatul de aer condiţionat existent?
• După ce aparatul de aer condiţionat este lăsat să
funcţioneze în modul de răcire timp de aprox. 30 de minute
sau mai mult, * se recuperează lichidul refrigerent.
• Pentru curăţarea ţevilor şi recuperarea uleiului
• Recuperarea lichidului refrigerent: Prin pompare
• Se deconectează aparatul de aer condiţionat existent de la
ţevi şi se spală (presiunea azotului de 0,5 MPa) pentru a
îndepărta eventualele reziduuri din ţeavă.
S-a evacuat ulei decolorat sau o cantitate mare
de reziduuri? (Atunci când uleiul nu mai este pur,
acesta devine tulbure sau are culoarea neagră).
Se conectează unitatea interioară / exterioară la ţeava
existentă.
• Se foloseşte o piuliţă conică montată pe unitatea
principală pentru unitatea interioară / exterioară.
(Se interzice folosirea piuliţei conice a ţevii existente.)
• Se modifică dimensiunea de evazare la dimensiunea
pentru R410A.
• (Testul de etanşeitate), uscarea cu vid, alimentarea cu
lichid refrigerent, verificarea scurgerilor de gaz
RO
All manuals and user guides at all-guides.com
NU
DA
NU
Trebuie ca piuliţa conică / dimensiunea evazării să fie modificată, din cauza
comprimării ţevii
1) Lăţimea piuliţei conice: H
H
2) Dimensiunea evazării: A
A
Devine puţin mai mare pentru R410A
Se interzice aplicarea de ulei refrigerent pe suprafaţa evazată.
Testarea funcţionării
DA
Ţevi existente: Nu pot fi utilizate.
• Se vor utiliza ţevi noi.
NU
Presiunea gazului de azot 0,5 MPa
(Dacă sunt evacuate reziduuri, se va aprecia dacă este
vorba despre o cantitate semnificativă).
DA
Se curăţă ţevile sau se folosesc ţevi noi.
Diametrul exterior al ţevii
Ø6,4
de cupru
17
Pentru R410A
La fel ca mai sus
Pentru R22
Diametrul exterior al ţevii
Ø6,4
de cupru
9,1
Pentru R410A
9,0
Pentru R22
23
Ø9,5 Ø12,7 Ø15,9 Ø19,0
22 26 29
La fel ca
24 27
mai sus
Ø9,5 Ø12,7 Ø15,9 Ø19,0
13,2 16,6 19,7
13,0 16,2 19,4
(mm)
36
(mm)
24,0
23,3
