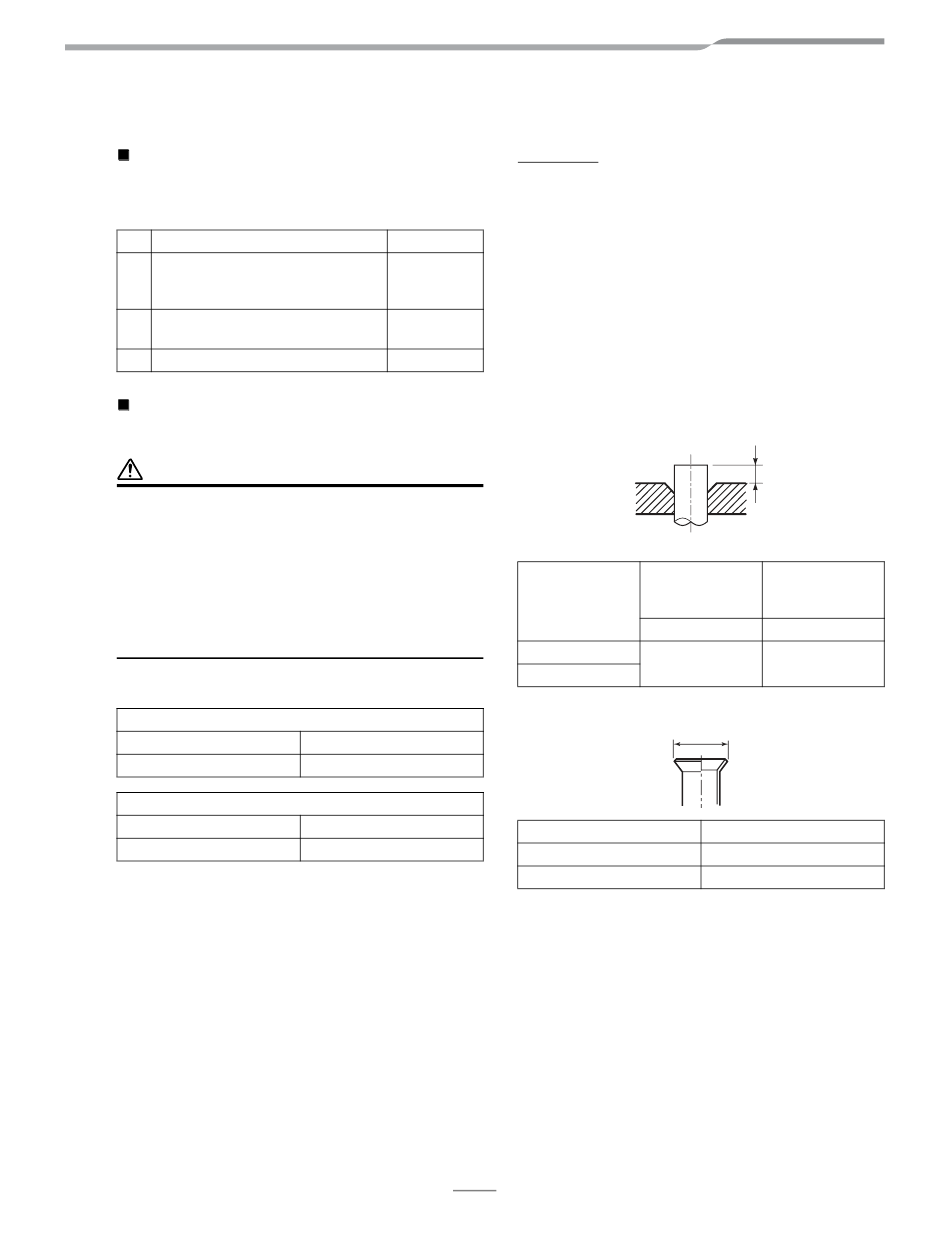

Super Digital Inverter
5
HŰTŐKÖZEG-CSÖVEZÉS
A felszereléshez szükséges opcionális
alkatrészek
(helyben beszerzett)
Alkatrész megnevezése
Hűtőközeg-csövezés
A Folyadék olda: Ø6,4 mm
Gázo ldal: Ø12,7 mm
Csőszigetelő anyag
B
(polietilén hab, 6 mm vastag)
C Tömítőanyag, PVC-szalag
A hűtőközeg csővezetékeinek csatla-
koztatása
FIGYELEM
A CSÖVEZÉSI MUNKÁK SORÁN VEGYE FIGYELEMBE A
KÖVETKEZŐ 4 FONTOS SZEMPONTOT
1. Ne kerüljön por vagy nedvesség a csatlakozócsövek
belsejébe.
2. Szorítsa meg a csatlakozást a csövek és az egység
között.
3. VÁKUUMSZIVATTYÚ használatával szivattyúzza ki a
levegőt a csatlakozócsövekből.
4. Ellenőrizze a gázszivárgást a csatlakozási pontokon.
Csővezetékek csatlakoztatása
Külső átmérő
Ø6,4 mm
Külső átmérő
Ø12,7 mm
All manuals and user guides at all-guides.com
Mennyiség
1-1
1
1-1
Folyadék oldal
Vastagság
0,8 mm
Gáz oldal
Vastagság
0,8 mm
Peremezés
1. Vágja el a csövet csővágóval.
Távolítsa el a sorját, amely gázszivárgást idézhet elő.
2. Helyezzen hollandi anyát a csőre, majd peremezze meg a
csövet.
Használja a légkondicionálóhoz vagy az R410A-hoz
kapott hollandi anyákat.
Helyezzen hollandi anyát a csőre, és peremezze meg a
csövet.
Mivel az R410A hűtőközeg csőperemezéseinek mérete
eltér az R22 hűtőközegénél alkalmazottól, az R410A
hűtőközeghez újonnan gyártott peremezőszerszámok
használata javasolt.
A hagyományos szerszámok is használhatóak, ha a
rézcső kilógó szegélyének hosszát módosítja.
A kinyúló szegély peremezése: B (mértékegység: mm)
Merev (szorító típus)
A rézcső külső
átmérője
6,4
12,7
Peremezési átmérő: A (mértékegység: mm)
A rézcső külső átmérője
6,4
12,7
* Az R410A hűtőközeg csöveinek hagyományos
peremezőszerszámmal történő peremezése esetén a
specifikációban rögzített peremméret beállításához a
szerszámot kb. 0,5 mm-rel tovább húzza ki, mint az R22
hűtőközeg csöveinél szokás.
A rézcsőmérő idomszer hasznos segédeszköz a kinyúló
szegélyhossz megfelelő méretre állításához.
12
B
Használt
Használt R410A
hagyományos
szerszám
szerszám
R410A R410A
0–0,5 1,0–1,5
A
+0
A
-0,4
9,9
16,6
