Super Digital Inverter

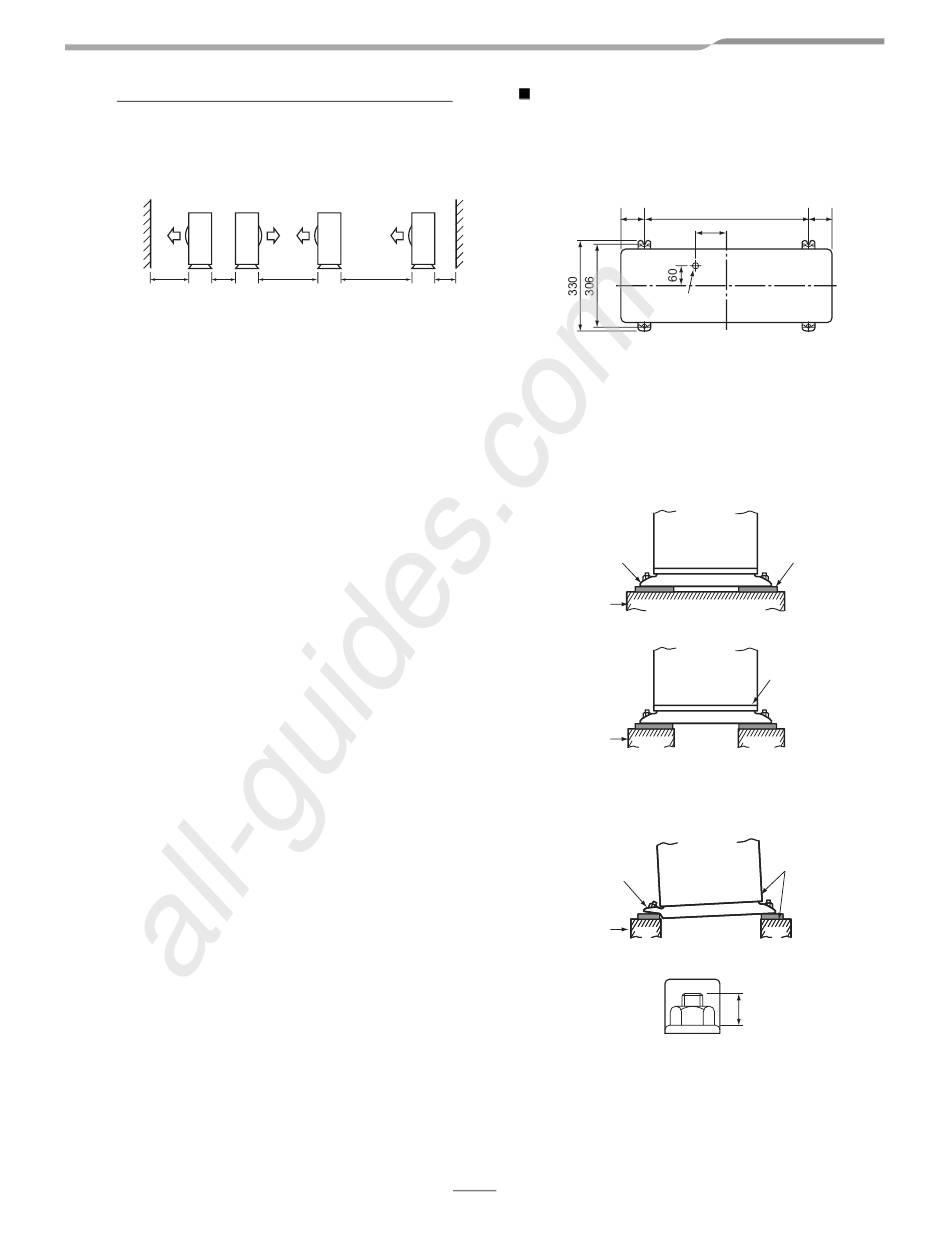

Egymás melletti szerelés, akadály elöl és hátul
Nyitott fent, valamint az egység jobb és bal oldalán.
Az egység előtt és mögött lévő akadály magassága legyen
kisebb, mint a kültéri egység magassága.
Normál szerelés
1 000 vagy 300 vagy
több több
All manuals and user guides at all-guides.com
1 500 vagy 2 000 vagy 200 vagy
több több több
A kültéri egység felszerelése
Felszerelés előtt ellenőrizze az alapfelület teherbírását és
•
vízszintességét, így elkerülheti az abnormális hanghatást.
A következő alaprajz szerint erősítse oda az alapot a
•
horgonycsavarokkal.
(Horgonycsavar, anya: M10 x 4 pár)
90
Ø25 leeresztőnyílás
Az alábbi ábrán jelzett módon szerelje fel a talapzatot és
•
a rezgéscsillapító gumipárnákat úgy, hogy közvetlenül
megtámasszák a rögzítőtalp alsó felületét – a talp a
kültéri egység alaplemeze alatt helyezkedik el, és
érintkezik vele.
* Ha a kültéri egység talapzatát úgy szereli fel, hogy a
csövek lefelé álljanak, akkor ügyeljen arra, hogy
elférjenek a csövek.
Rögzítőtalp
Talapzat
Talapzat
Támassza meg a rögzítőtalp alsó
oldalát (a talp a kültéri egység
alaplemeze alatt helyezkedik el, és
NEM MEGFELELŐ
Ha csak a rögzítőtalp
végét támasztja alá,
akkor a talp
deformálódhat.
Talapzat
A horgonycsavar teteje legfeljebb 15 mm magasan legyen.
10
600 90
108
MEGFELELŐ
A rezgéscsillapító
gumipárnák elnyelik
a rezgést
MEGFELELŐ
Kültéri egység
alaplemeze
érintkezik vele).
A kültéri egységet ne
csak a rögzítőtalppal
támassza alá.
Legfeljebb 15
