Super Digital Inverter

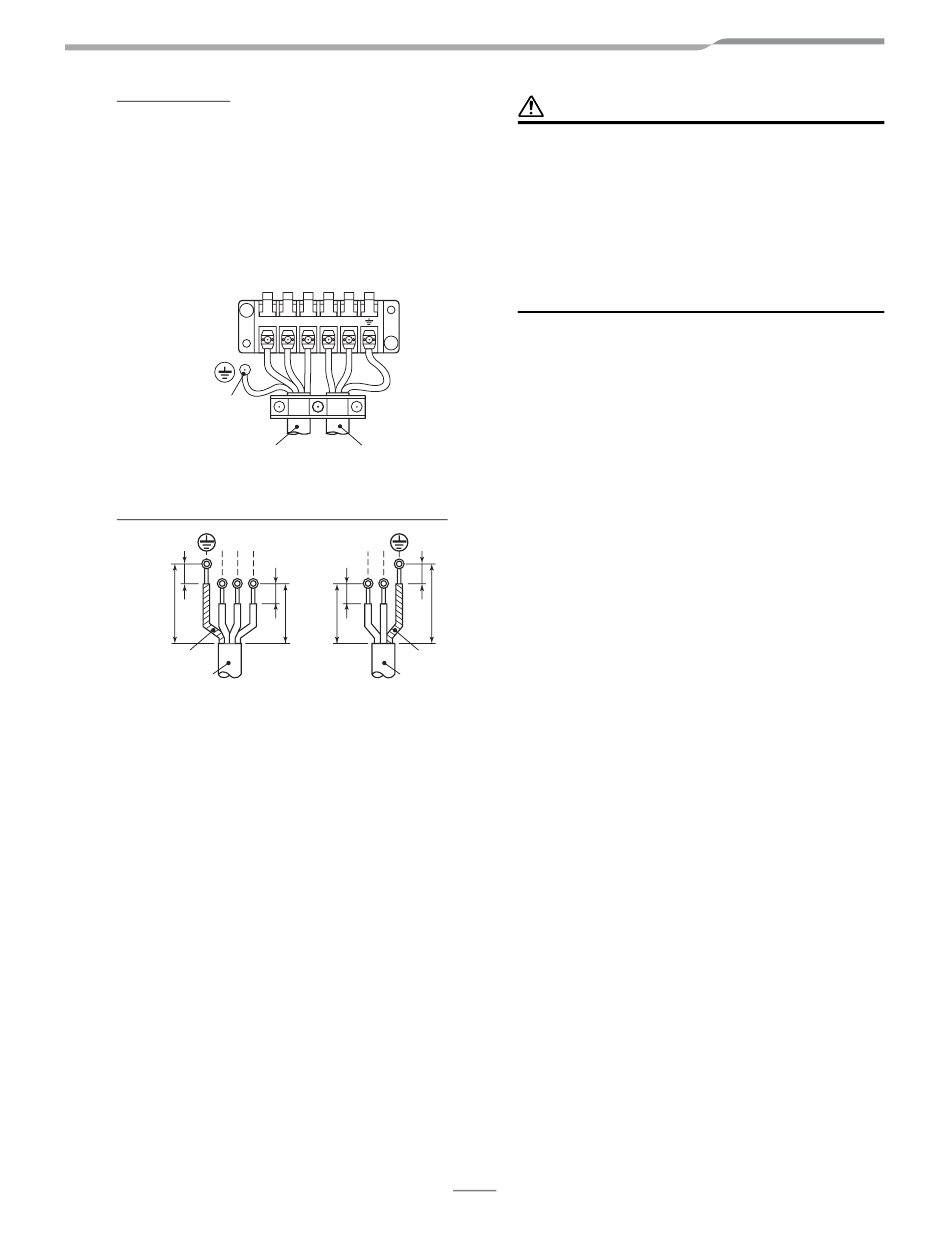

Johdotusohjeet
1. Yhdistä liitäntäjohto samalla numerolla merkittyyn
liittimeen sisä- ja ulkoyksikön riviliittimessä.
H07 RN-F tai 60245 IEC 66 (1,5 mm
2. Estä veden pääsy ulkoyksikköön, kun liität liitäntäjohtoa
ulkoyksikön liittimeen.
3. Eristä paljaat johdot (johtimet) sähköteipillä. Sijoita ne
siten, etteivät ne kosketa sähkö- tai metalliosia.
4. Älä tee yksiköiden välisiin liitäntäjohtoihin jatkoliitoksia.
Käytä niin pitkiä johtoja, että ne yltävät koko pituudelle.
Ruuvi
Liitäntäjohto
Verkkojohdon ja liitäntäjohdon kuorintapituus
10 1 2 3
40
Maadoitusjohto
Liitäntäjohto
All manuals and user guides at all-guides.com
2
tai enemmän)
Riviliitin
1 2 3 L N
Sähköjohto
10
L N
10 10
40
30 30
(mm) Maadoitusjohto
Sähköjohto
HUOMIO
• Tämän ilmastointilaitteen verkkojohdolle on käytettävä
sulaketta.
• Väärin tai puutteellisesti tehty johdotus voi aiheuttaa
tulipalon tai savua.
• Käytä ilmastointilaitteelle yksinomaan sille varattua
virtalähdettä.
• Tämä tuote voidaan kytkeä verkkovirtaan.
Kiinteät johtoliitännät:
Kiinteässä johdotuksessa on oltava kytkin, joka kytkee
kaikki navat irti ja jonka kosketinväli on vähintään 3 mm.
18
FI
