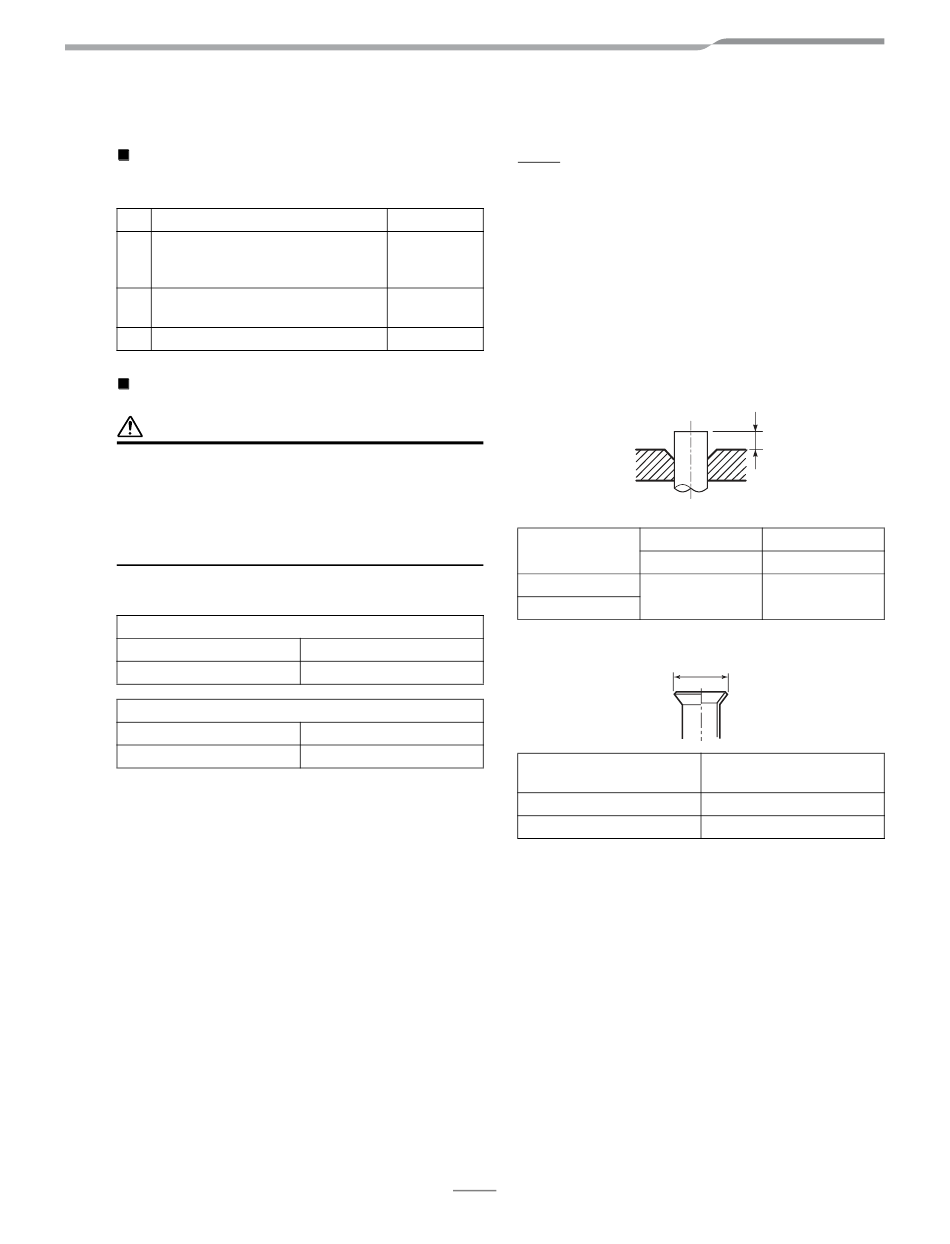

Super Digital Inverter
5

CIJEVI RASHLADNOG PLINA

Dodatni dijelovi za montažu
(kupuju se zasebno)
Naziv dijela
Cijevi rashladnog plina
A
Strana tekućine: Ø6,4 mm
Strana plina: Ø12,7 mm
Materijal za izolaciju cijevi
B
(polietilenska pjena, debljine 6 mm)
C Kit, PVC traka
Spajanje cijevi rashladnog plina
OPREZ
KOD MONTAŽE CIJEVI ZAPAMTITE SLJEDEĆE 4 VAŽNE
STVARI
1. Pazite da prašina ili vlaga ne uđu u spojne cijevi.
2. Čvrsto pritegnite spoj između cijevi i jedinice.
3. Odzračite spojne cijevi pomoću VAKUUMSKE PUMPE.
4. Provjerite curi li plin na spojevima.
Spajanje cijevi
Vanjski promjer
Ø6,4 mm
Vanjski promjer
Ø12,7 mm
All manuals and user guides at all-guides.com
Količina
Po jedan
Po jedan
Strana tekućine
Debljina
0,8 mm
Strana plina
Debljina
0,8 mm
Narez
1. Odrežite cijev rezačem za cijevi.
Svakako uklonite krhotine koje bi mogle uzrokovati
curenje plina.
2. Umetnite holender u cijev, a zatim narežite cijev.
Upotrijebite holendere koji se isporučuju s
klimatizacijskim uređajem ili one za R410A.
Umetnite holender u cijev, a zatim narežite cijev.
Budući da se narezi za rashladni plin R410A razlikuju od
1
onih za rashladni plin R22, preporučuje se upotreba alata
za narezivanje koji su proizvedeni posebno za R410A.
Međutim, mogu se upotrijebiti i uobičajeni alati
prilagođavanjem projicirane margine bakrene cijevi.
Margina kod narezivanja: B (jedinica: mm)
Kruti (sa stezaljkom)
Vanjski promjer
bakrene cijevi
6,4
12,7
Veličina promjera nareza: A (jedinica: mm)
Vanjski promjer bakrene
cijevi
6,4
12,7
* U slučaju narezivanja kod R410A uobičajenim alatom za
proširivanje, izvucite alat približno 0,5 mm više nego za
R22 kako biste ga prilagodili navedenoj dimenziji
narezivanja.
Mjerilo za bakrene cijevi korisno je za prilagodbu
margine.
12
B
Alat za R410A Klasični alat
R410A R410A
0 do 0,5 1,0 do 1,5
A
+0
A
–0,4
9,9
16,6
