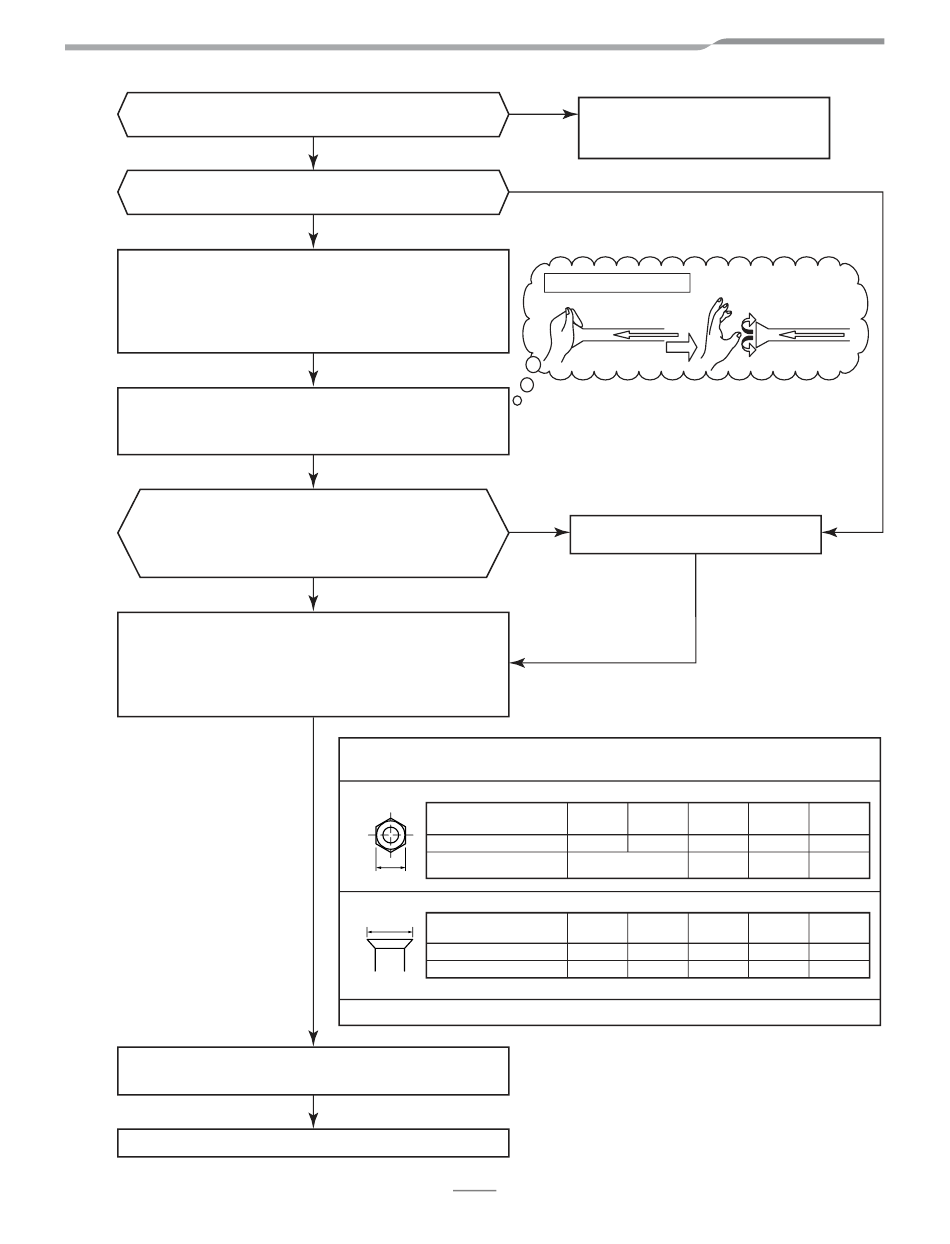

Zijn er krassen of deuken aanwezig in de bestaande leidingen?
Is het mogelijk om de bestaande airconditioner in te schakelen?
• Laat de bestaande airconditioner eerst gedurende
ongeveer 30 minuten of langer koelen* en tap dan het
koelmiddel af.
• Om de leidingen te reinigen en van olie te ontdoen
• Koelmiddel aftappen: Leegpompen
• Maak de leidingen los van de bestaande airconditioner en
blaas de leidingen droog (stikstofdruk 0,5 MPa) om
resterend koelmiddel te verwijderen.
Was de afgetapte olie sterk verkleurd of
bevatte de afgetapte olie een grote
hoeveelheid verontreinigingen? (Wanneer de
olie verslechtert wordt de olie grijs tot zwart.)
Sluit de binnen-/buiteneenheden aan op de bestaande leiding.
• Gebruik de flensmoer die op de hoofdeenheid
aangebracht is voor de binnen-/buiteneenheden. (Gebruik
niet de flensmoer van de bestaande leiding.)
• Pas de doorsnede van de tromp aan voor R410A.
• (Testen op gasdichtheid), vacuümdrogen, koelmiddel
bijvullen, controleren op gaslekkage
NL
All manuals and user guides at all-guides.com
NEE
JA
NEE
Leidingen moeten vervangen worden om de flensmoer/het pasvlak te vervangen
omdat de leiding ingedrukt is.
1) Flensmoerbreedte: H
Buitendiameter van
de koperen leiding
H
2) Afmeting pasvlak tromp: A
Buitendiameter van
A
de koperen leiding
Wordt iets groter voor R410A
Breng geen koelolie aan op het oppervlak van de tromp.
Werkingstest
JA
Bestaande leidingen: Kunnen niet
worden gebruikt.
• Gebruik nieuwe leidingen.
NEE
Stikstofgasdruk 0,5 MPa
(Als er verontreinigingen vrijkomen, betekent dit dat er een
grote hoeveelheid verontreinigingen achtergebleven zijn.)
JA
Reinig de leidingen of monteer nieuwe
leidingen.
Ø6,4
17
Voor R410A
Als boven
Voor R22
Ø6,4
9,1
Voor R410A
9,0
Voor R22
23
Ø9,5 Ø12,7 Ø15,9 Ø19,0
22 26 29
24 27 Als boven
Ø9,5 Ø12,7 Ø15,9 Ø19,0
13,2 16,6 19,7
13,0 16,2 19,4
(mm)
36
(mm)
24,0
23,3
