Super Digital Inverter
7

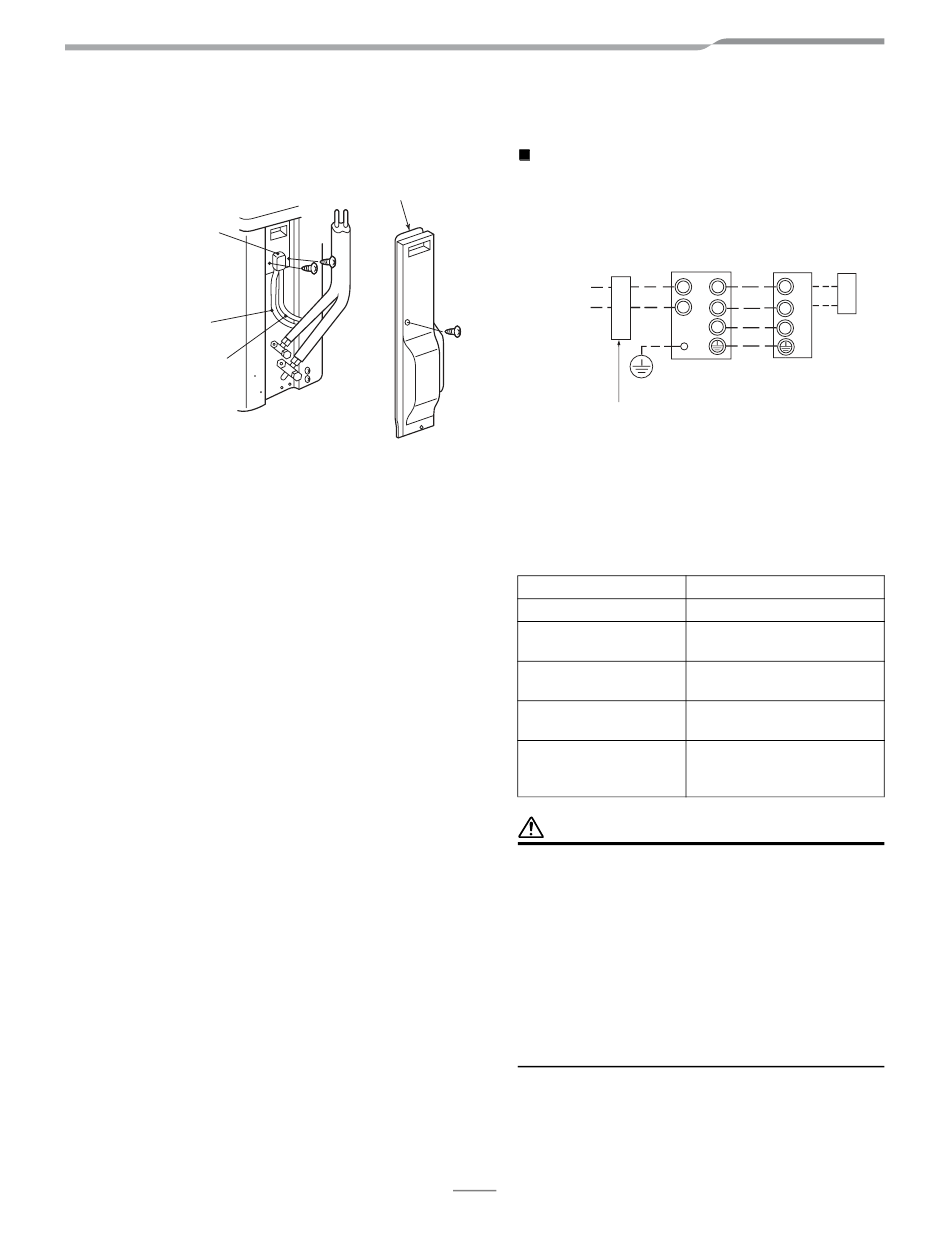

INSTALACJA ELEKTRYCZNA

1. Wykręcić śrubę mocującą pokrywę zaworu.
2. Zdjąć pokrywę zaworu, ciągnąć ją w dół.
Pokrywa rur
Przewody łączące
jednostkę
wewnętrzną z
zewnętrzną
Przewód zasilający
PL
All manuals and user guides at all-guides.com
Pokrywa zaworu
17
Instalacja elektryczna pomiędzy
jednostką wewnętrzną a zewnętrzną
Linie przerywane wskazują połączenia elektryczne
wykonywane na miejscu.
(Obwód główny)
Zasilanie
L
220-240 V~,
50 Hz
N
Jednostka
zewnętrzna
Uziemienie
Wyłącznik
ziemnozwarciowy
Przewody łączące jednostkę wewnętrzną z zewnętrzną
•
należy podłączyć do zacisków o odpowiednich
numerach na listwie zaciskowej każdej jednostki.
Nieprawidłowe podłączenie grozi awarią.
W przypadku klimatyzatora podłączany przewód zasilający
powinien mieć poniższe parametry.
Model RAV-
Zasilanie
Maksymalny prąd
roboczy
Prąd znamionowy
zabezpieczenia (można stosować dowolny typ)
Przewód zasilający
Przewody łączące
jednostkę wewnętrzną z
zewnętrzną
PRZESTROGA
Nieprawidłowo wykonana instalacja elektryczna może
•
spowodować przepalenie niektórych podzespołów
elektrycznych.
Należy koniecznie użyć zacisków przewodu
•
przykręconych do opisywanego wyrobu.
Podczas ściągania izolacji uważać, aby nie uszkodzić
•
bądź zarysować rdzenia przewodzącego i wewnętrznej
koszulki izolacyjnej przewodów zasilających i
połączeniowych.
Stosować określonego typu przewody zasilające i
•
połączeniowe o zadanej grubości wraz z odpowiednimi
zabezpieczeniami.
(Przewody łączące jednostkę
wewnętrzną z zewnętrzną)
1 1
2
2
Moduł
3
3
zdalnego
sterowania
Jednostka
wewnętrzna
SP40, SP45, SP56
220-240 V~, 50 Hz
15 A
16 A
H07 RN-F lub 60245 IEC 66
2
(2,5 mm lub więcej)
H07 RN-F lub 60245 IEC 66
2
(1,5 mm lub więcej)
