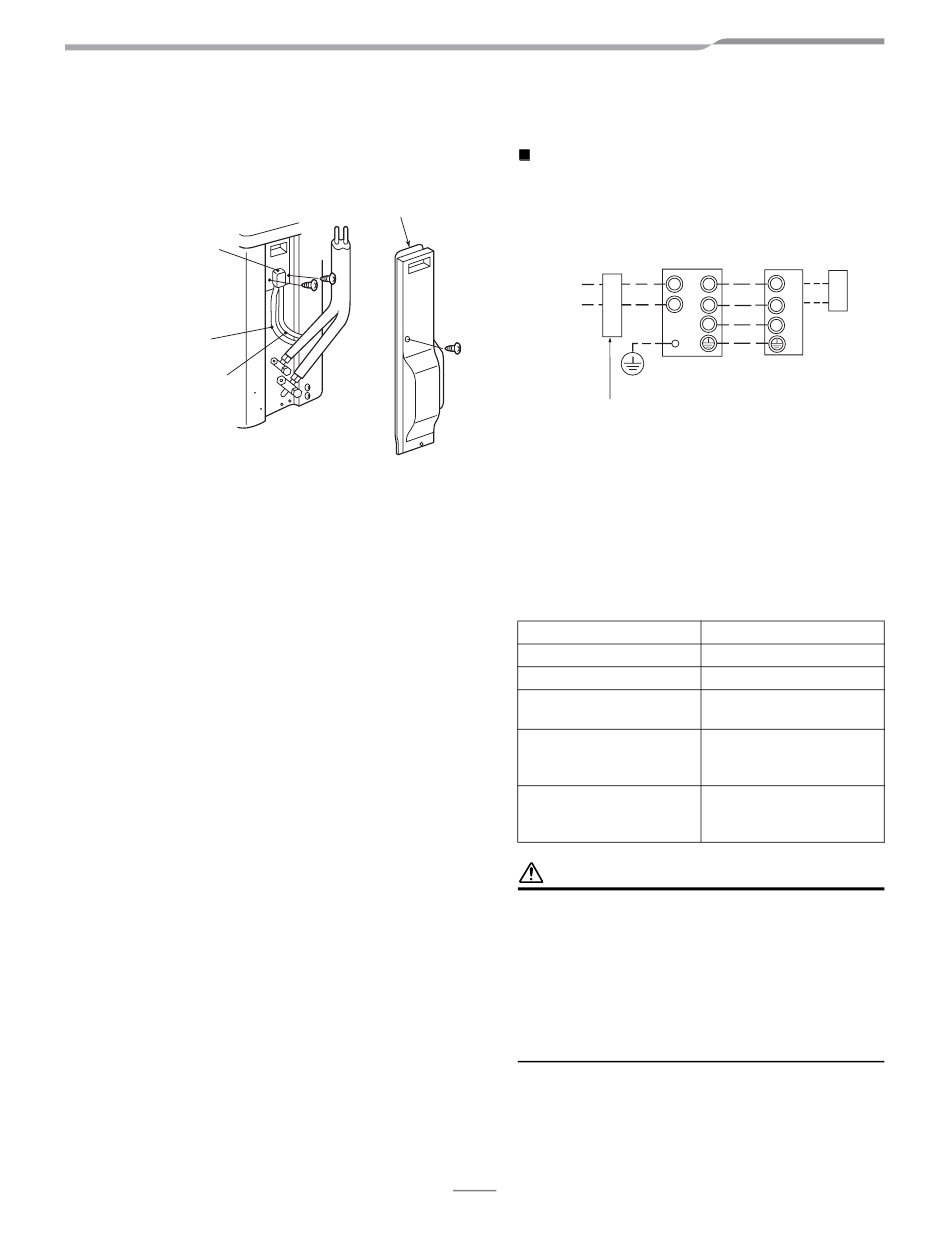

ELEKTROINSTALLATION

1. Entfernen Sie die Ventildeckelschraube.
2. Ziehen Sie den Ventildeckel abwärts, um ihn zu
entfernen.
Leitungsabdeckung
Verbindungskabel
Raumgerät/
Außengerät
Netzkabel
DE
All manuals and user guides at all-guides.com
Ventildeckel
17
Verdrahtung zwischen Raumgerät und
Außengerät
Die gestrichelten Linien zeigen Verdrahtung am
Installationsort.
(Hauptstromkreis)
Eingangs- L
spannung
N
220 - 240V~,
50 Hz
Außengerät
Erde
Fehlerstrom-
Schutzschalter
• Schließen Sie die Adern des Verbindungskabels
zwischen Raumgerät und Außengerät an den
Anschlussklemmen der beiden Geräte an. Identische
Adern sind an Klemmen mit gleicher Nummerierung
anzuschließen.
Eine falsche Verdrahtung kann zum Ausfall des Geräts
führen.
Schließen Sie an das Klimagerät ein Netzkabel mit den
folgenden Spezifikationen an.
Model RAV-
Stromversorgung
Maximaler Betriebsstrom
Installationssicherungs-
wert
Netzkabel
Verbindungskabel
Raumgerät/Außengerät
VORSICHT
• Durch falsche Polung können Teile verschmoren.
• Verwenden Sie nur die Kabelschellen, die am Gerät
befestigt sind.
• Achten Sie beim Abisolieren der Kabel darauf, dass
weder die stromführenden Adern noch die innere
Isolierung beschädigt oder verkratzt werden.
• Verwenden Sie Netz- und Verbindungskabel der
angegebenen Stärke und des angegebenen Typs mit den
erforderlichen Schutzkomponenten.
(Verbindungskabel
Raumgerät/
Außengerät)
1 1
2
2
Fernbedienung
3
3
Raumgerät
SP40, SP45, SP56
220 - 240 V~, 50 Hz
15 A
16 A (es können alle Typen
verwendet werden)
H07 RN-F oder
60245 IEC 66
2
(2,5 mm oder mehr)
H07 RN-F oder
60245 IEC 66
2
(1,5 mm oder mehr)
