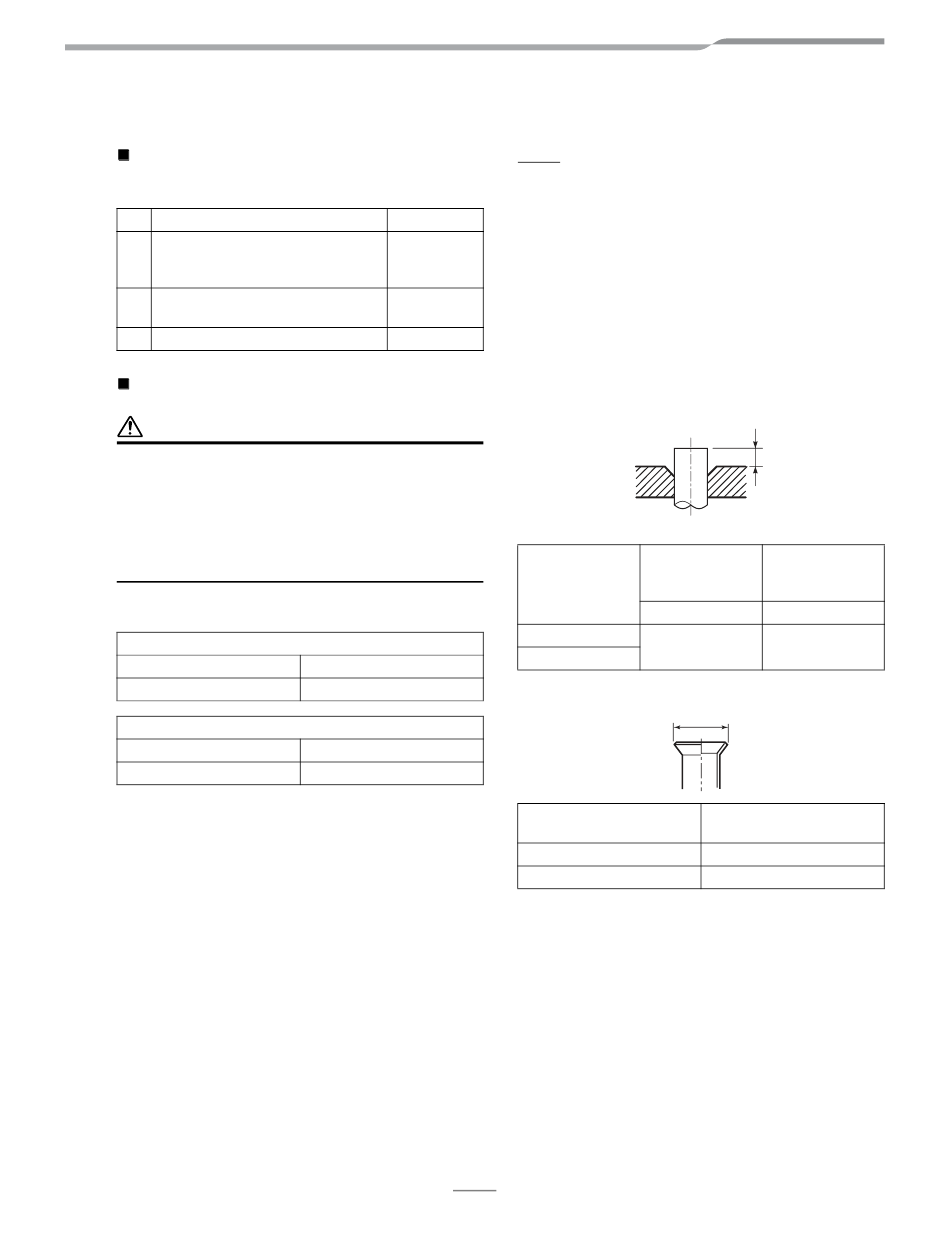

Super Digital Inverter
5
KØLEMIDDELRØR
Optionelle installationsdele
(Dele, der skal anskaffes lokalt)
Navn på del
Kølemiddelrør
A Væskeside: Ø6,4 mm
Gasside: Ø12,7 mm
Rørisoleringsmateriale
B
(polyethylenskum, 6 mm tykt)
C Kit, PVC-tape
Tilslutning af kølemiddelrør
FORSIGTIG
IAGTTAG NEDENSTÅENDE 4 VIGTIGE PUNKTER
ANGÅENDE RØRARBEJDE
1. Hold støv og fugt væk fra tilslutningsrørenes inderside.
2. Stram tilslutningerne mellem rørene og enheden.
3. Pump luften ud fra de tilsluttede rør ved hjælp af en
VAKUUMPUMPE.
4. Kontroller om der er gaslækage ved tilslutningspunkterne.
Rørtilslutning
Ydre diameter
Ø6,4 mm
Ydre diameter
Ø12,7 mm
All manuals and user guides at all-guides.com
Antal
En hver
1
En hver
Væskeside
Tykkelse
0,8 mm
Gasside
Tykkelse
0,8 mm
Krave
1. Afskær røret med en rørskærer.
Sørg for at fjerne grater, som kan være årsag til
gaslækage.
2. Indsæt en kravemøtrik i røret og lav derefter kraven på
røret.
Anvend de kravemøtrikker, som følger med
airconditionanlægget, eller dem til R410A.
Indsæt en kravemøtrik i røret og lav kraven på røret.
Eftersom kravestørrelserne for R410A afviger fra dem for
kølemidlet R22, anbefales anvendelse af de nyligt
fremstillede kraveværktøjer for R410A.
Konventionelle værktøjer kan imidlertid anvendes ved at
man justerer fremspringsmargenen på kobberrøret.
Fremspringsmargen for krave: B (Enhed: mm)
Stiv (koblingstype)
Kobberrørs
udvendige
diameter
6,4
12,7
Krave-diameter-størrelse: A (Enhed: mm)
Kobberrørs udvendige
diameter
6,4
12,7
* For at lave krave til R410A med et konventionelt
kraveværktøj, skal du trække værktøjet ca. 0,5 mm
længere ud end det på R22 for at justere til den angivne
kravestørrelse.
Kobberrørsmåleren er praktisk til at justere størrelsen af
fremspringsmargenen.
12
B
Anvendt
Anvendt R410A-
konventionelt
værktøj
værktøj
R410A R410A
0 til 0,5 1,0 til 1,5
A
+0
A
-0,4
9,9
16,6
