Super Digital Inverter
7

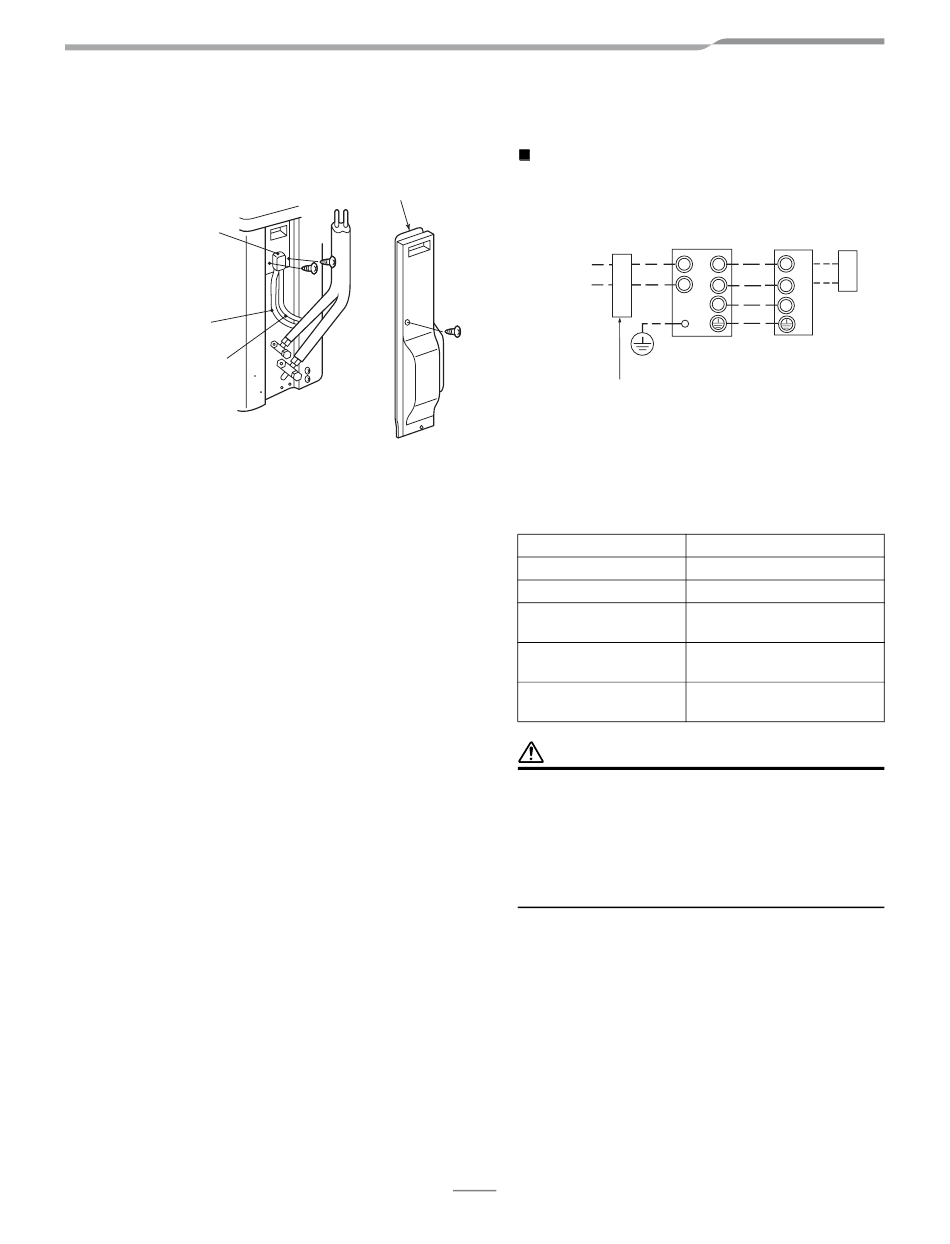

ELEKTRİK BAĞLANTISI
1. Valf kapak vidasını sökün.
2. Çıkarmak için valf kapağını aşağı doğru çekin.
Boru kapağı
İç/dış bağlantı
kabloları
Elektrik kablosu
TR
All manuals and user guides at all-guides.com
Valf kapağı
17
İç Ünite ile Dış Ünite Arasındaki
Kablolar
Kesik çizgiler yerinde yapılacak kablolamayı gösterir.
(Ana şebeke)
Güç girişi
L
220-240 V~,
N
50 Hz
Dış ünite
Toprak
Kaçak akım
rölesi
İç/dış bağlantı kablolarını her bir ünitenin klemensinde
•
bulunan terminal numaralarla eşleştirerek bağlayın.
Hatalı bağlantı arızaya neden olabilir.
Klima için aşağıdaki teknik özelliklere sahip bir elektrik
kablosu bağlayın.
Model RAV-
Gerilim
Çekilen azami akım
Montaj sigortası anma
değeri
H07 RN-F veya 60245 IEC 66
Elektrik kablosu
H07 RN-F veya 60245 IEC 66
İç/dış bağlantı kabloları
DİKKAT
• Hatalı kablolama bazı elektrikli aksamların yanmasına
neden olabilir.
• Ürüne bağlı kablo kelepçelerini mutlaka kullanın.
• Güç ve ara bağlantı kablolarını sıyırırken iletken tel veya
iç yalıtkana hasar vermeyin ya da çizmeyin.
• Elektrik kablosu ve ara bağlantı kablosunu belirtilen
kalınlık, tipte ve koruyucu cihazlarla kullanın.
(İç/dış bağlantı
kabloları)
1 1
2
2
Uzaktan
3
3
kumanda
İç ünite
SP40, SP45, SP56
220-240 V~, 50 Hz
15 A
16 A (tüm tipler kullanılabilir)
2
(2,5 mm veya daha büyük)
2
(1,5 mm veya daha büyük)
