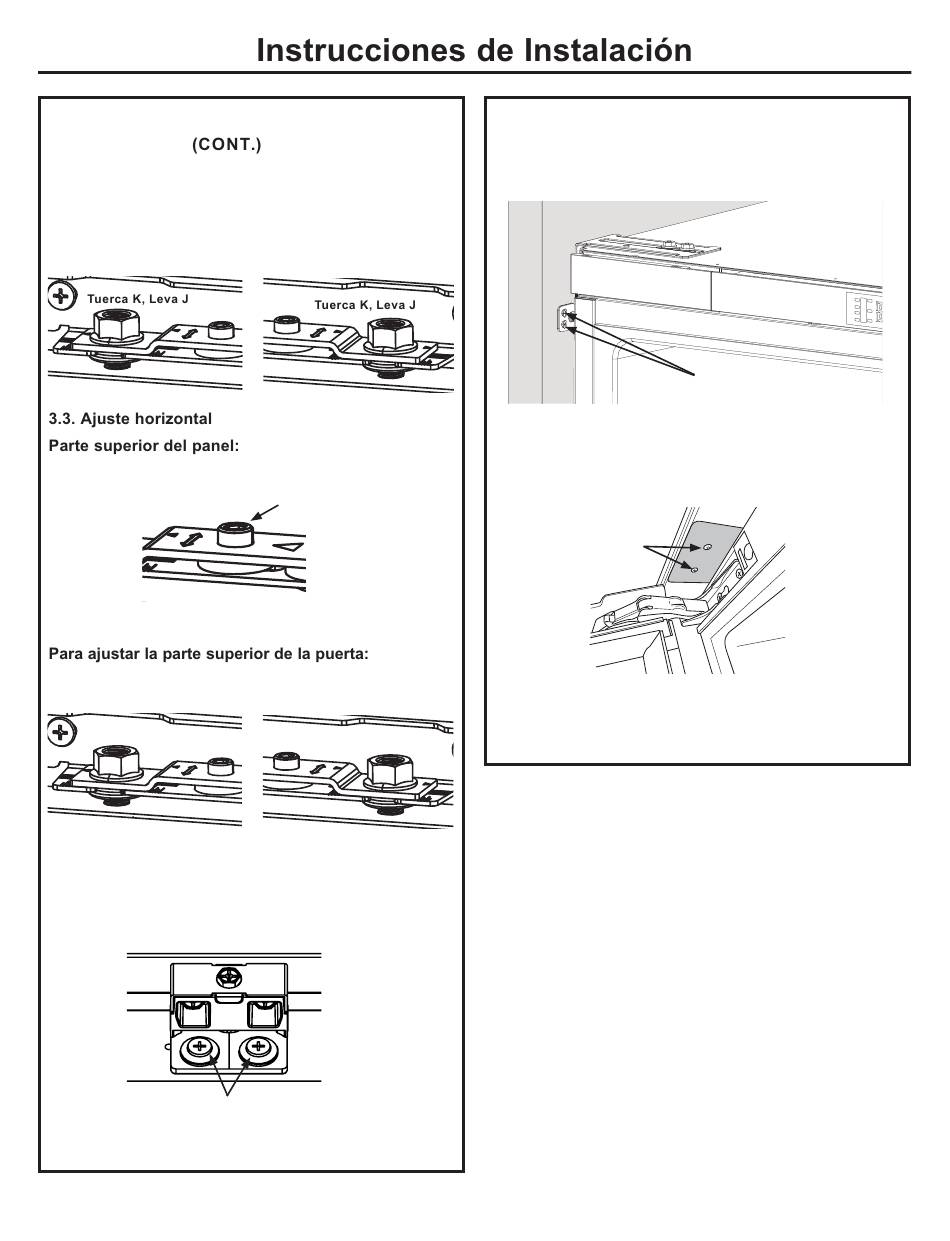

AJUSTE Y ALINEE EL PANEL DE
LA PUERTA
3.2 Ajuste vertical
En la parte superior del panel de la puerta, afloje las
tuercas 2K con la llave de 13mm. Gire la Leva J (dos
ubicaciones) para ajustar la puerta hacia arriba y abajo
con la llave Allen de 4mm.
girar la Leva M ajustando el panel izquierdo/ derecho.
Una ubicación.
3.4 Ajuste de la Profundidad
llave Allen para girar la Leva L en dos ubicaciones para
mover el panel de la puerta hacia adentro/ afuera.
Leva J
Para ajustar la parte inferior de la puerta, ajuste los 4
tornillos del panel de la puerta en 2 ubicaciones, ajuste
los tornillos pasadores N usando un destornillador
Phillips para mover el panel de la puerta hacia adentro/
afuera.
Ajuste los tornillos
Ajuste todos los tornillos y tuercas en la parte inferior y
superior de la puerta.
26
Use una llave Allen para
M
Use la
Leva J
N
COMPLETE LA INSTALACIÓN
1. Asegure los soportes al gabinete adyacente con los
tornillos pasadores provistos, el tornillo pasador F en el
Cuadro de Referencia del Tornillo Pasador.
Asegure los soportes izquierdo y
derecho a los gabinetes adyacentes.
O asegure los soportes a la encimera con los tornillos
pasadores provistos, el tornillo pasador F en el Cuadro de
Referencia del Tornillo Pasador.
Tornillos
2. Complete la instalación del marco superior de la puerta.
Consulte los detalles en la sección de Inversión de la
Puerta en el paso 10.
