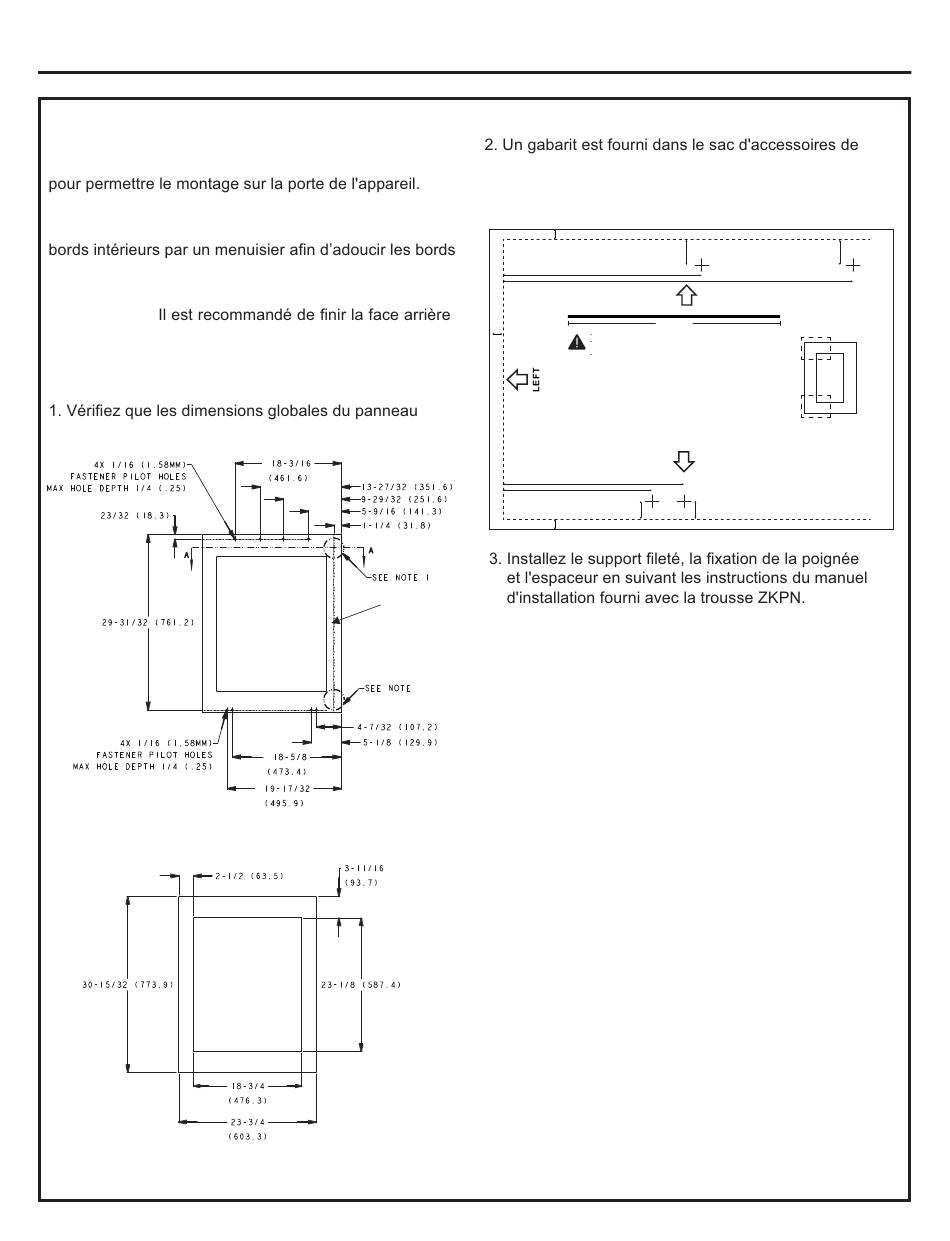

CONSTRUCTION D'UN PANNEAU DE PORTE PERSONNALISÉ
L'épaisseur du panneau personnalisé doit être de 3/4 po
(19,1 mm). Des supports sont fournis avec le réfrigérateur
REMARQUE : Nous recommandons que les panneaux
décoratifs soient arrondis ou biseautés aux coins et
coupants des panneaux. Les bords à traiter doivent in-
clure les bords supérieur, inférieur et côté charnière.
REMARQUE :
du panneau. Des parties de la face arrière du panneau
seront visibles lorsque la porte est ouverte.
Étapes
correspondent au dessin du panneau ci-dessous.
Vue arrière du panneau de porte
personnalisé
Vue avant du panneau de porte
personnalisé
49-1000777 Rev. 2
Instructions d'installation
Montage de la
poignée
ligne médiane
Côté poignée
l'appareil pour faciliter le perçage des trous de guidage
au bon endroit. Suivez les instructions sur le gabarit
pour terminer les trous de guidage.
.3"
23/32"
5-9/16"
9-29/32"
6" (15.24 CM)
PRINT TEMPLATE ON 8.5" X 11" (21.59 CM X 27.94 CM) PAPER ONLY.
PRINT ACTUAL SIZE (100% SCALE). DO NOT SCALE TO FIT.
.3"
NO MARGINS OR HEADERS/FOOTERS.
VERIFY LINE MEASURES 6" (15.24 CM) LONG BEFORE DRILLING PILOT HOLES.
*PILOT HOLES TO BE 7/64" AND NOT EXCEED 1/2" DEEP.
BOTTOM
5-1/8"
4-7/32"
.3"
23/32"
T1
T1
T1
17
