ARMADO DEL PANEL DE LA PUERTA A MEDIDA
(1.91mm). Los soportes están incluidos con el refrigerador
para brindar el montaje en la puerta del electrodoméstico.
NOTA: Recomendamos que los paneles decorativos
posean esquinas internas y extremos redondeados o
biselados por el fabricante de gabinetes, para evitar
extremos puntiagudos en los paneles. Los extremos a ser
tratados deberán incluir el extremo superior, el inferior y los
laterales de las bisagras.
NOTA: Se recomienda realizar el acabado del lado trasero
del panel. Las partes del lado trasero del panel estarán
visibles cuando se abra la puerta.
Pasos

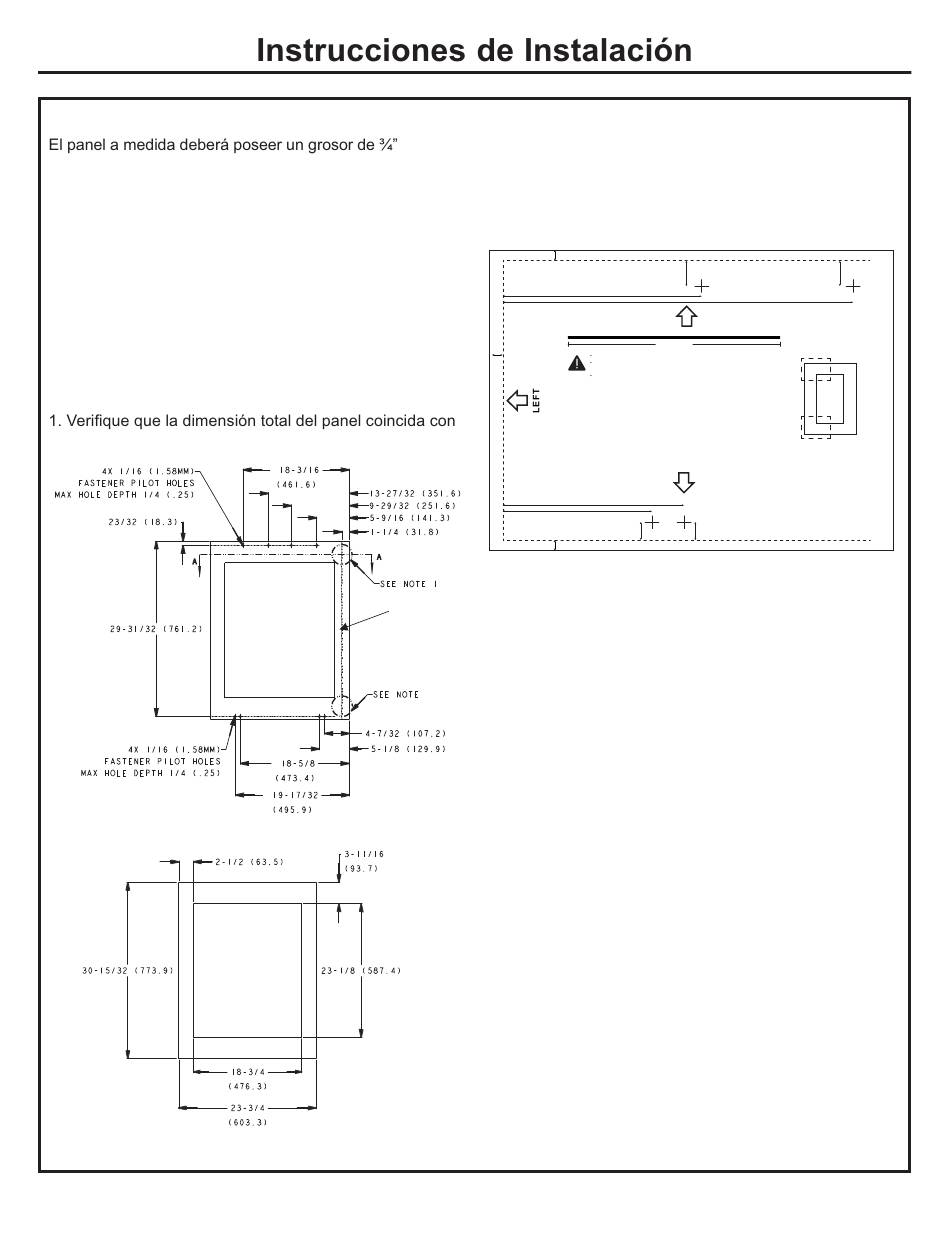

el dibujo del panel que aparece debajo.
Vista trasera del Panel de la Puerta a Medida
Vista frontal del Panel de la Puerta a Medida
49-1000777 Rev. 2
2. Se brinda una plantilla de los agujeros piloto con la uni-
dad en la bolsa de accesorios para ayudarle a perforar
los agujeros piloto en la ubicación correcta. Siga las
instrucciones de la plantilla para completar los agujeros
piloto.
5-9/16"
9-29/32"
.3"
5-1/8"
4-7/32"
3. Instale el soporte roscado, el tornillo pasador para
el montaje de la manija, y el espaciador siguiendo el
Handle
manual de instalación incluido con el kit ZKPN.
mounting
centerline
Handle side
.3"
23/32"
6" (15.24 CM)
PRINT TEMPLATE ON 8.5" X 11" (21.59 CM X 27.94 CM) PAPER ONLY.
PRINT ACTUAL SIZE (100% SCALE). DO NOT SCALE TO FIT.
NO MARGINS OR HEADERS/FOOTERS.
VERIFY LINE MEASURES 6" (15.24 CM) LONG BEFORE DRILLING PILOT HOLES.
*PILOT HOLES TO BE 7/64" AND NOT EXCEED 1/2" DEEP.
BOTTOM
.3"
23/32"
T1
T1
T1
