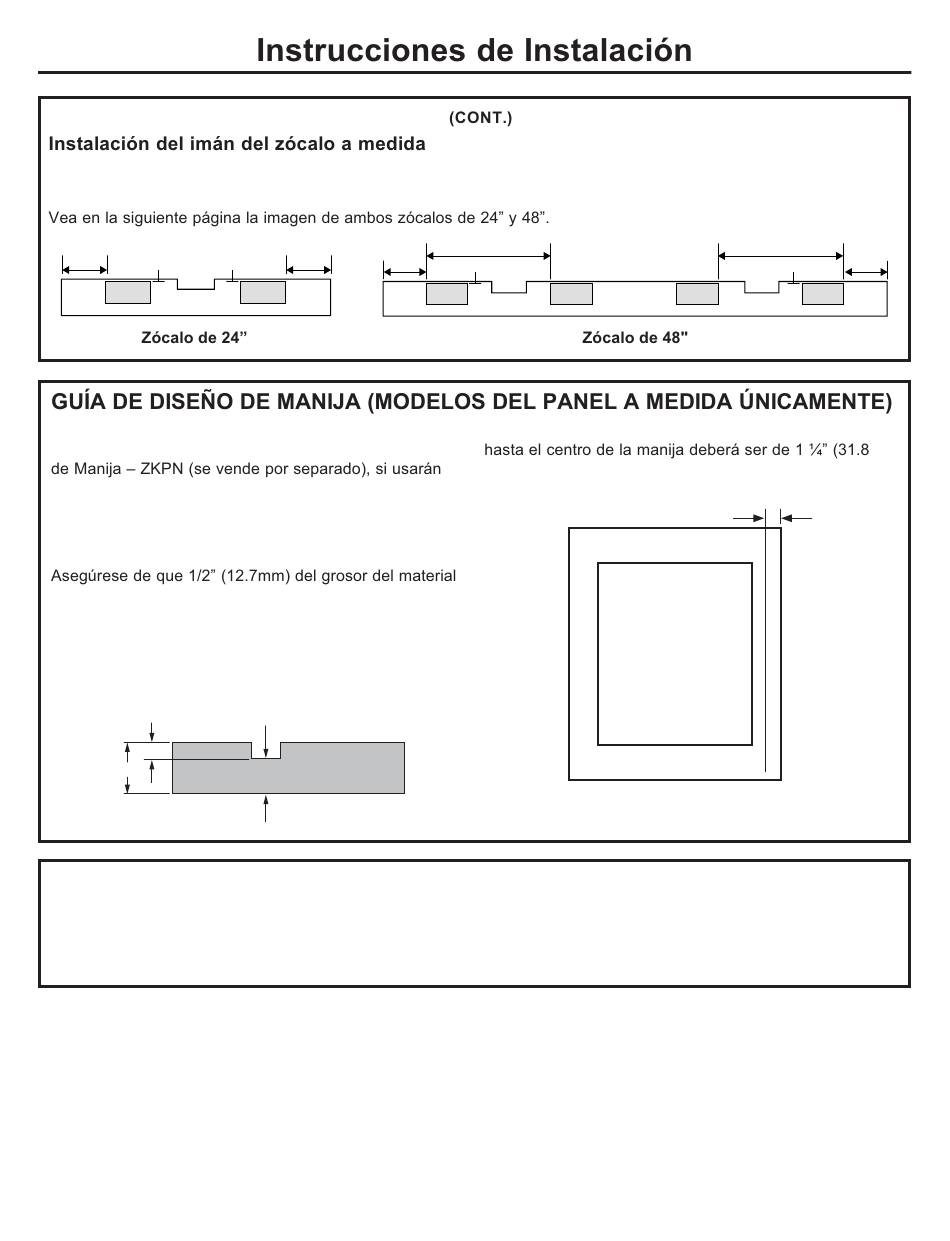

ARMADO DEL ZÓCALO A MEDIDA
Pele el apoyo adhesivo desde las almohadillas imantadas incluidas con la bolsa de accesorios de la unidad. Coloque
las mismas sobre la parte trasera de los zócalos como se muestra a continuación:
3-15/16"
1/4"
(100mm)
(5mm)
(5mm)
Los Paneles a Medida requieren una manija a medida
del fabricante de gabinetes o el uso del Kit de Montaje
las manijas Statement o Minimalist de Monogram (se
venden por separado).
Para la instalación de manijas a medida, taladre
agujeros en la parte trasera de los paneles decorativos.
permanezca para el soporte de la manija.
NOTA: El agujero taladrado no deberá superar 1"
(25.4 mm) de diámetro.
1/4"
(6.4mm)
3/4"
(19.1mm)
INSTALE LA MANIJA
Para instalar la manija en un Panel de Puerta de Acero
Inoxidable. Coloque los extremos de la manija sobre
los tornillos pasadores de la manija y ajuste los tornillos
colocados usando la llave Allen provista.
20
3-15/16"
3-15/16"
1/4"
(104.1mm)
(100mm)
1/2"
(12.7mm)
11-7/8" (301.6mm)
1/4" (5mm)
La distancia mínima desde el extremo lateral del panel
mm) como se muestra.
Lado de la bisagra
Para instalar la manija en un Panel de Puerta a Medida,
revise las instrucciones de ensamble de la manija
incluidas en el Kit del Tornillo Pasador de Montaje de la
Manija ZKPN para Paneles a Medida.
11-7/8" (301.6mm)
3-15/16"
(104.1mm)
1/4" (5mm)
1-1/4'' (31.8mm)
Lado de la manijas
49-1000777 Rev. 2
