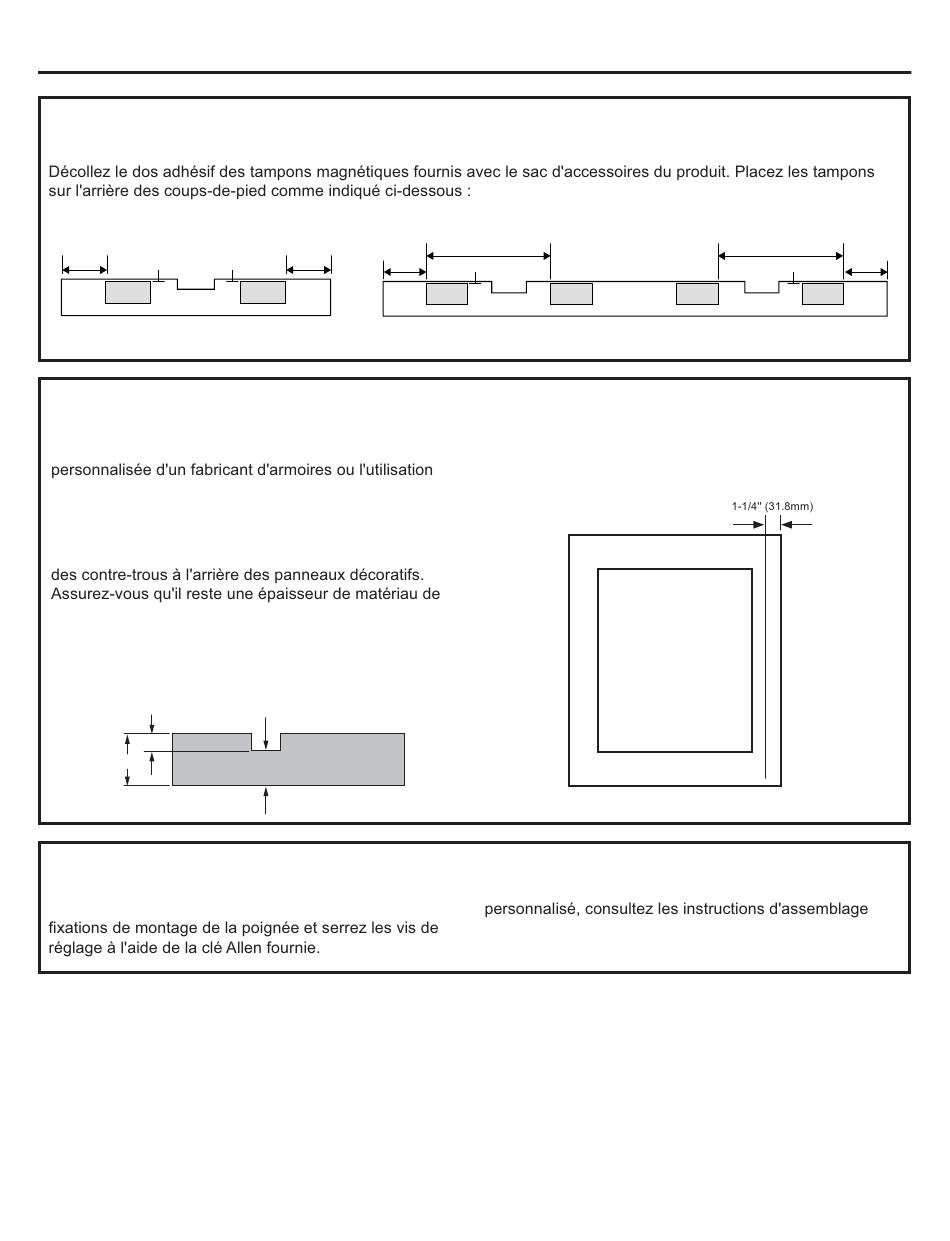

CONSTRUCTION D'UN COUP-DE-PIED PERSONNALISÉ
Installation de l'aimant du coup-de-pied personnalisé
Illustration des coups-de-pied 24 po et 48 po.
3-15/16"
1/4"
(100mm)
(5mm)
(5mm)
Coup-de-pied 24 po
GUIDE DE CONCEPTION DE LA POIGNÉE
(MODÈLES À PANNEAU PERSONNALISÉ SEULEMENT)
Les panneaux personnalisés nécessitent une poignée
de la trousse de montage de poignée ZKPN (vendu
séparément) si vous utilisez les poignées Monogram,
Statement ou Minimalist (vendues séparément).
Pour l'installation d'une poignée personnalisée, pratiquez
1/2 po (12,7 mm) pour le support de la poignée.
REMARQUE : Le diamètre du contre-trou ne doit pas
dépasser 1 po (25,4 mm).
1/4"
(6.4mm)
3/4"
(19.1mm)
INSTALLATION DE LA POIGNÉE
Pour installer la poignée sur un panneau de porte en acier
inoxydable. Placez les extrémités de la poignée sur les
20
Instructions d'installation
3-15/16"
3-15/16"
1/4"
(104.1mm)
(100mm)
1/2"
(12.7mm)
11-7/8" (301.6mm)
1/4" (5mm)
Coup-de-pied 48 po
La distance minimale du bord latéral du panneau jusqu'au
centre de la poignée doit être de 1 1/4 po (31,8 mm)
comme illustré.
.
Côté charnière
Pour installer la poignée sur un panneau de porte
de la poignée incluses dans la trousse de visserie de la
poignée ZKPN pour panneaux personnalisés.
(SUITE)
11-7/8" (301.6mm)
3-15/16"
(104.1mm)
1/4" (5mm)
Côté poignée
49-1000777 Rev. 2
