6.4
Variantes de raccordement
6.4.1
Remarques générales
On admet de manière générale que toutes les variantes de raccordement décrites
dans cette documentation ne sont autorisées pour les applications de sécurité que si
elles satisfont aux règles fondamentales du concept de sécurité. Cela signifie qu'il faut
garantir, dans tous les cas, la coupure des entrées de sécurité DC 24 V par un dispo-
sitif de coupure de sécurité externe ou un système de pilotage de sécurité et donc être
assuré que tout redémarrage involontaire est impossible.
Les exigences fondamentales pour le choix, l'installation et l'utilisation de composants
de sécurité, comme p. ex. un dispositif de coupure de sécurité ou un bouton d'arrêt
d'urgence ainsi que les variantes de raccordement admissibles sont soumises aux dis-
positions techniques de sécurité énoncées dans les chapitres "Éléments de sécurité
intégrés", "Dispositions techniques de sécurité" (→ 2 67) et "Variantes de raccorde-
ment".
Les schémas de branchement sont des schémas de principe qui se limitent exclusive-
ment à montrer les sous-fonctions de sécurité et les composants nécessaires impor-
tants. Ne sont pas représentées, pour des raisons de lisibilité, les mesures concernant
les branchements qui, en règle générale, doivent toujours être réalisées en complé-
ment. Il s'agit par exemple de
•
•
•
Étude et configuration de la sécurité fonctionnelle
[3]
[2]
[4]
12 mois au maximum pour PL d / SIL 2
Diagnostic interne
High : pas de STO
Low : STO active

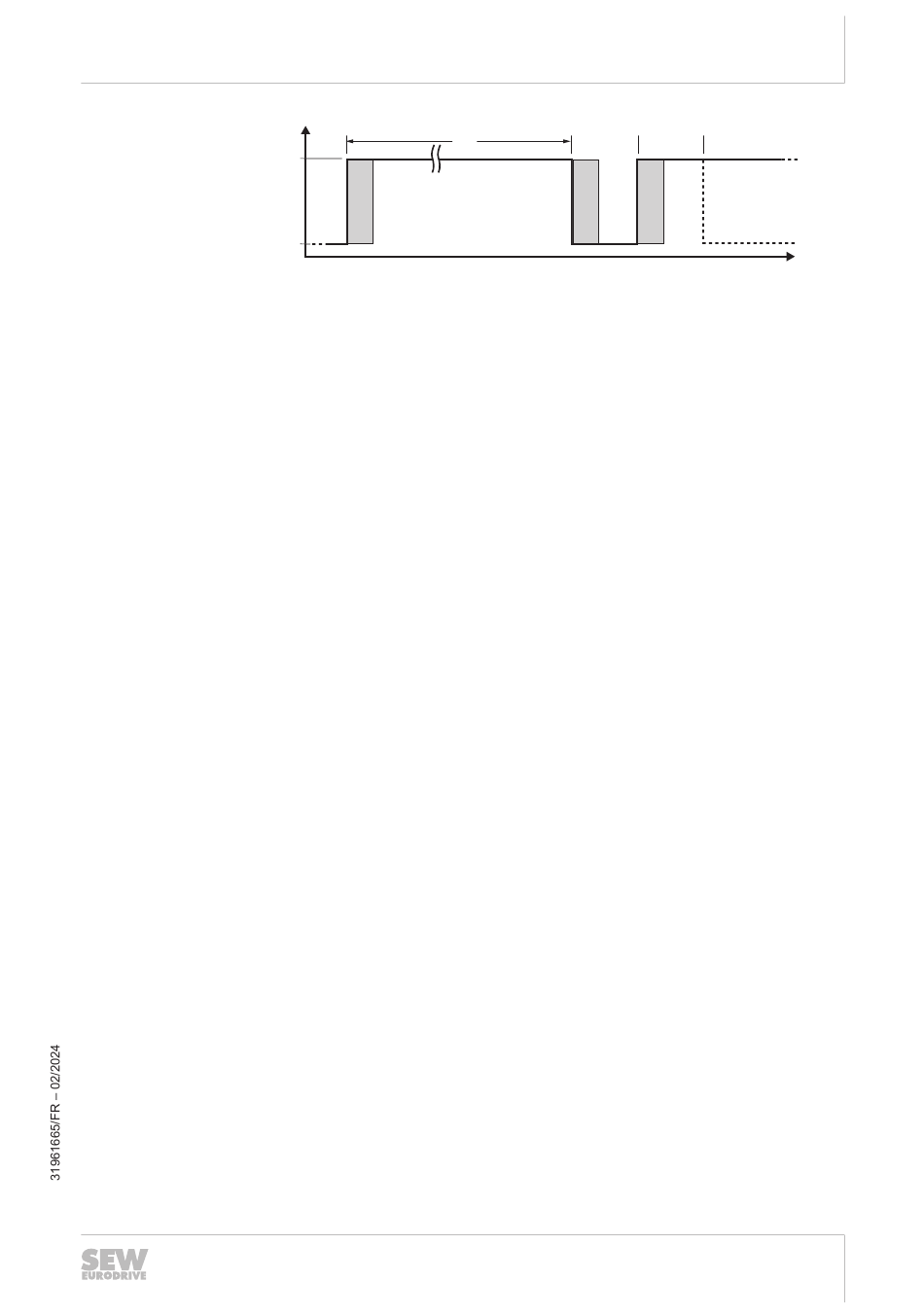

Pour obtenir un test complet après un reset de l'appareil (p. ex. après application
de la tension d'alimentation), le processus de test (état STO actif → suppression
état STO) doit être démarré au plus tôt après 700 ms. L'appareil indique l'état
"Prêt" ou "Suppression sûre du couple – STO" lorsqu'il ne se trouve pas en état de
défaut.
Un défaut matériel détecté dans les canaux de déclenchement internes pour STO
conduit à un état de défaut avec verrouillage de l'unité d'entraînement. Une fois
que le défaut a été acquitté (p. ex par coupure / application de la tension d'alimen-
tation ou par un signal Low appliqué à l'entrée STO pendant 30 ms au minimum),
réaliser un test du diagnostic interne complet selon la procédure décrite précé-
demment. Si le défaut réapparaît, remplacer l'appareil ou contacter le service
après-vente de SEW‑EURODRIVE.
L'installation correcte de la protection contre le toucher
La maîtrise des surtensions et des sous-tensions
La suppression des risques de défauts d'isolement
[1]
> 700 ms
[2]
Manuel produit – MOVIMOT
Variantes de raccordement
> 700 ms
[2]
t
15205932683
®
performance ELV
