Installation électrique
9
Raccordement au PC
9.8.2
Raccordement via Ethernet
Raccordement sur X4233_1 ou X4233_2 (M12 sur le module d'interface)
9.8.3
Raccordement par console de paramétrage CBG21A ou CBG22A
124
Manuel produit – MOVIMOT
La liaison entre le PC et l'appareil peut être réalisée via Ethernet.
La liaison Ethernet permet également un accès au serveur internet de l'électronique
implémenté.

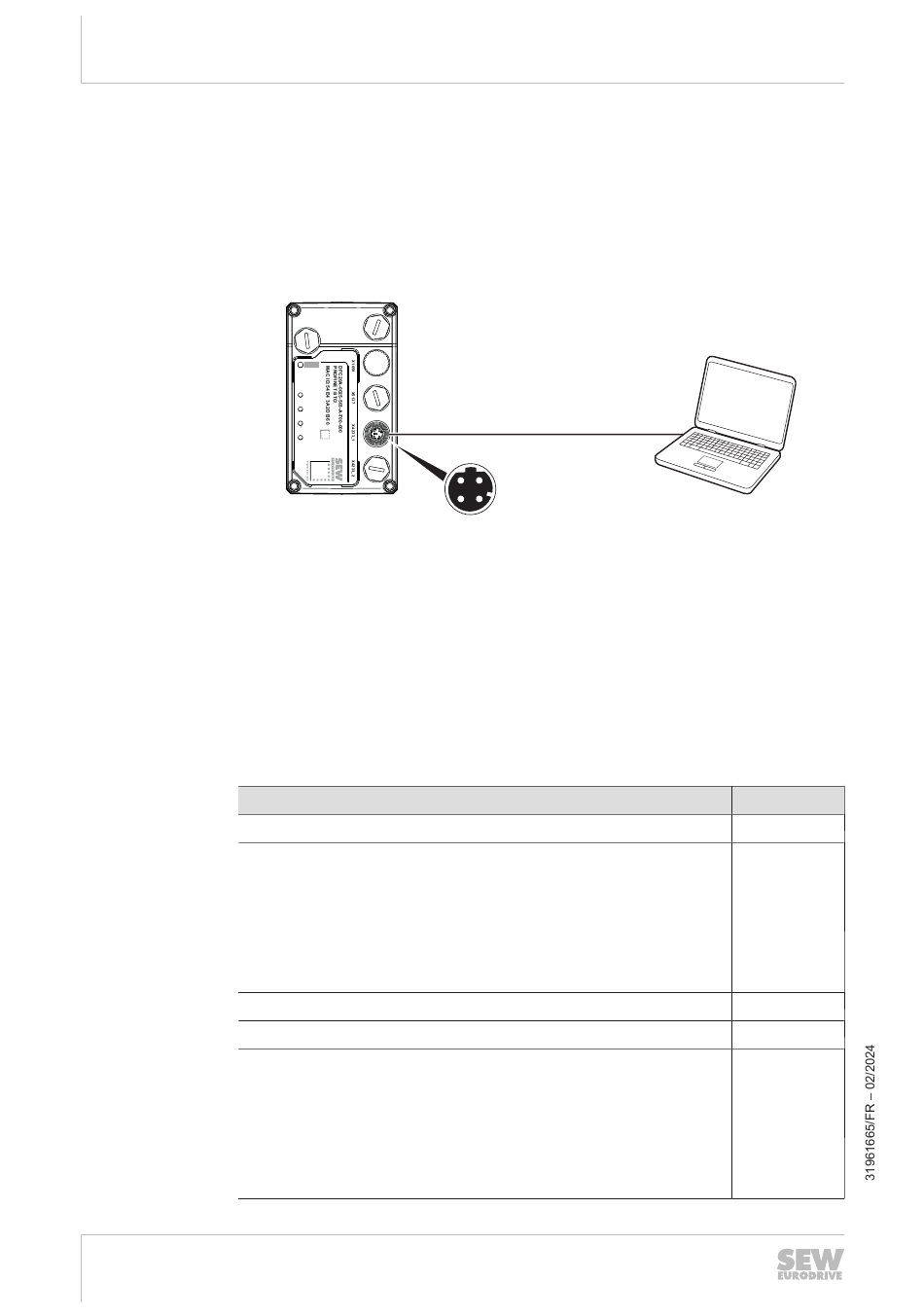

L'illustration suivante montre le raccordement du PC via Ethernet.
X4142
X5510
DRIVE
BF
US1
L/A
L/A
[1]
Câble de liaison Ethernet RJ45/M12 (industriel)
avec connecteur M12, 4 pôles, mâle, détrompage D
La liaison entre le PC et l'interface d'ingénierie de l'appareil peut être établie à l'aide
des consoles de paramétrage CBG21A ou CBG22A.
Les données sont transférées selon le protocole USB 2.0 standard. L'utilisation avec
une interface USB-3.0 est également possible.
Les composants suivants sont nécessaires pour ce type de raccordement.
Composant
Console de paramétrage CBG21A
Câble de liaison CBG21. Sub-D / M12, détrompage B (USK25A)
pour le raccordement sur l'interface d'ingénierie X4142 avec tension
d'alimentation 24 V
•
Avec connecteur Sub-D, 9 pôles, mâle
•
Avec connecteur M12-SPEEDCON, 5 pôles, mâle, détrompage B
•
Longueur : 3 m
Console de paramétrage CBG22A
Boîtier de montage CBM22A pour console de paramétrage CBG22A
Câble de liaison USB-A/Mini-B USB 2.0
pour le raccordement de la console de paramétrage CBG.. sur l'inter-
face USB du PC
•
Avec connecteur USB-A
•
Avec connecteur Mini-B USB 2.0
•
Longueur : 3 m
®
performance ELV
[1]
X4233_1
Ethernet
18014435669456011
Référence
28238133
28139046
28277554
28282892
25643517
