10.4
Mise en service avec les consoles de paramétrage CBG21A et CBG22A
La mise en service avec la console de paramétrage CBG21A ou CBG22A peut être
réalisée de manière intuitive à l'aide des symboles et des fonctions de l'afficheur cou-
leur.
REMARQUE
Avec cette unité d'entraînement, il n'est pas possible de mettre en service une moto-
risation à l'aide de la console de paramétrage. L'adaptation de la motorisation peut
être réalisée à l'aide du logiciel d'ingénierie MOVISUITE
10.4.1

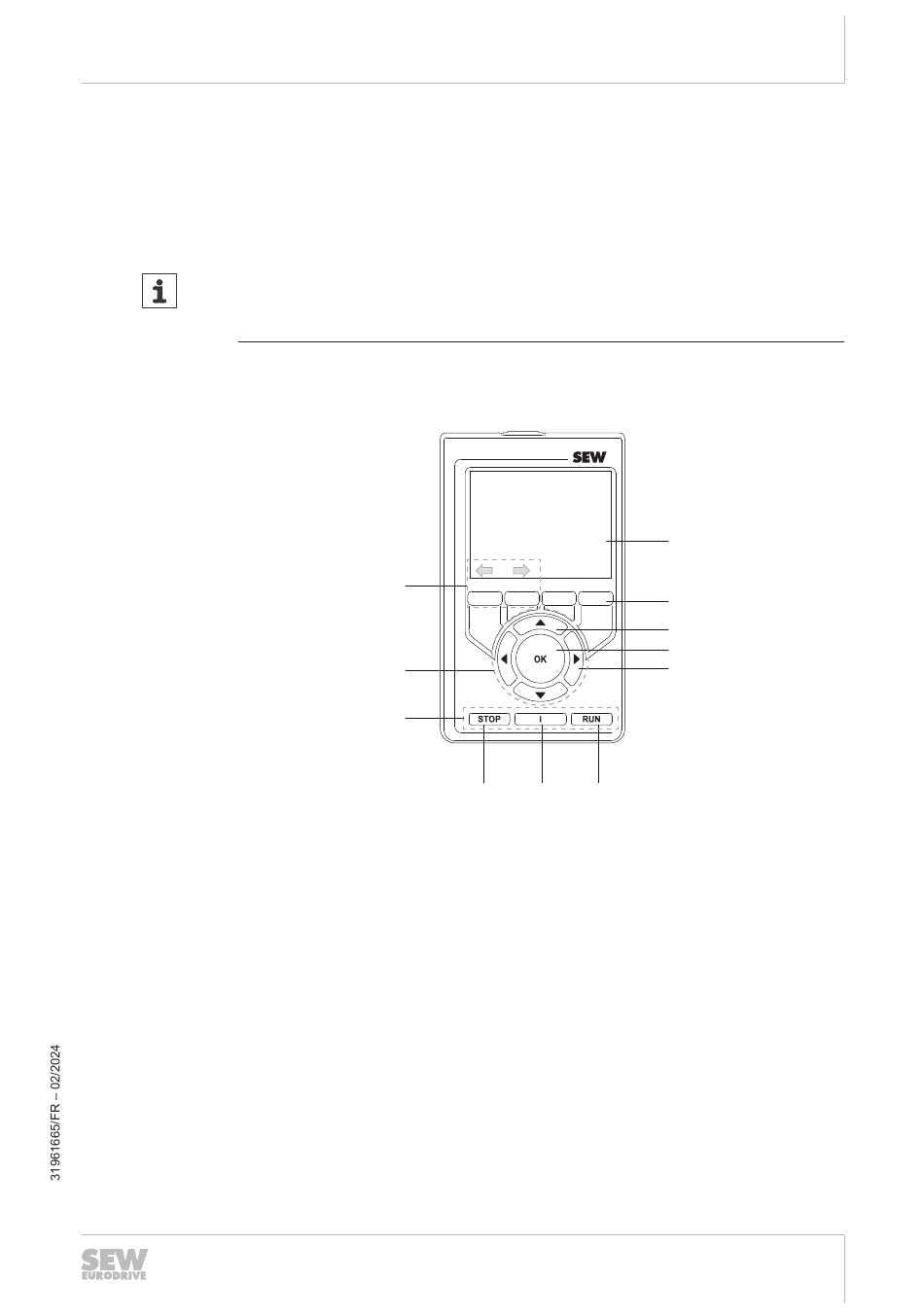

Pupitre opérateur CBG21A
Sur cette console de paramétrage, l'aide à l'utilisateur est multilingue.
[1]
[2]
a = Figées sur Précédent / Suivant
b = Navigation dans le menu
[3]
[4]
[5]
Les champs de sélection sont activés par <OK> ; la sélection s'effectue à l'aide des
touches flèche <Vers le haut / Vers le bas>. Valider par <OK>.
Lors de la saisie de chiffres, chaque chiffre proposé ou saisi doit être confirmé par
<OK>. Le chiffre éditable est alors signalé en couleur. La valeur du chiffre peut être
modifiée à l'aide des touches flèche <Vers le haut / Vers le bas>. Pour passer d'un
chiffre à modifier à l'autre, utiliser les touches flèche <Vers la gauche / Vers la droite>.
Mise en service avec les consoles de paramétrage CBG21A et CBG22A
a
b
c
Afficheur couleur
4 touches de fonction dont l'affectation varie en fonction du contexte. Les fonc-
tions affectées sont précisées sur l'afficheur, au-dessus de chaque touche.
Touches flèche vers le haut / vers
le bas
Valider la saisie
Touches flèche vers la gauche /
vers la droite
®
.
[6]
[7]
[8]
c = Bloc pilotage en mode manuel
[6]
Touche STOP
[7]
Touche info
[8]
Touche RUN
Manuel produit – MOVIMOT
Mise en service
[1]
[2]
[3]
[4]
[5]
25894023563
®
