Tenir compte des remarques suivantes.
•
•

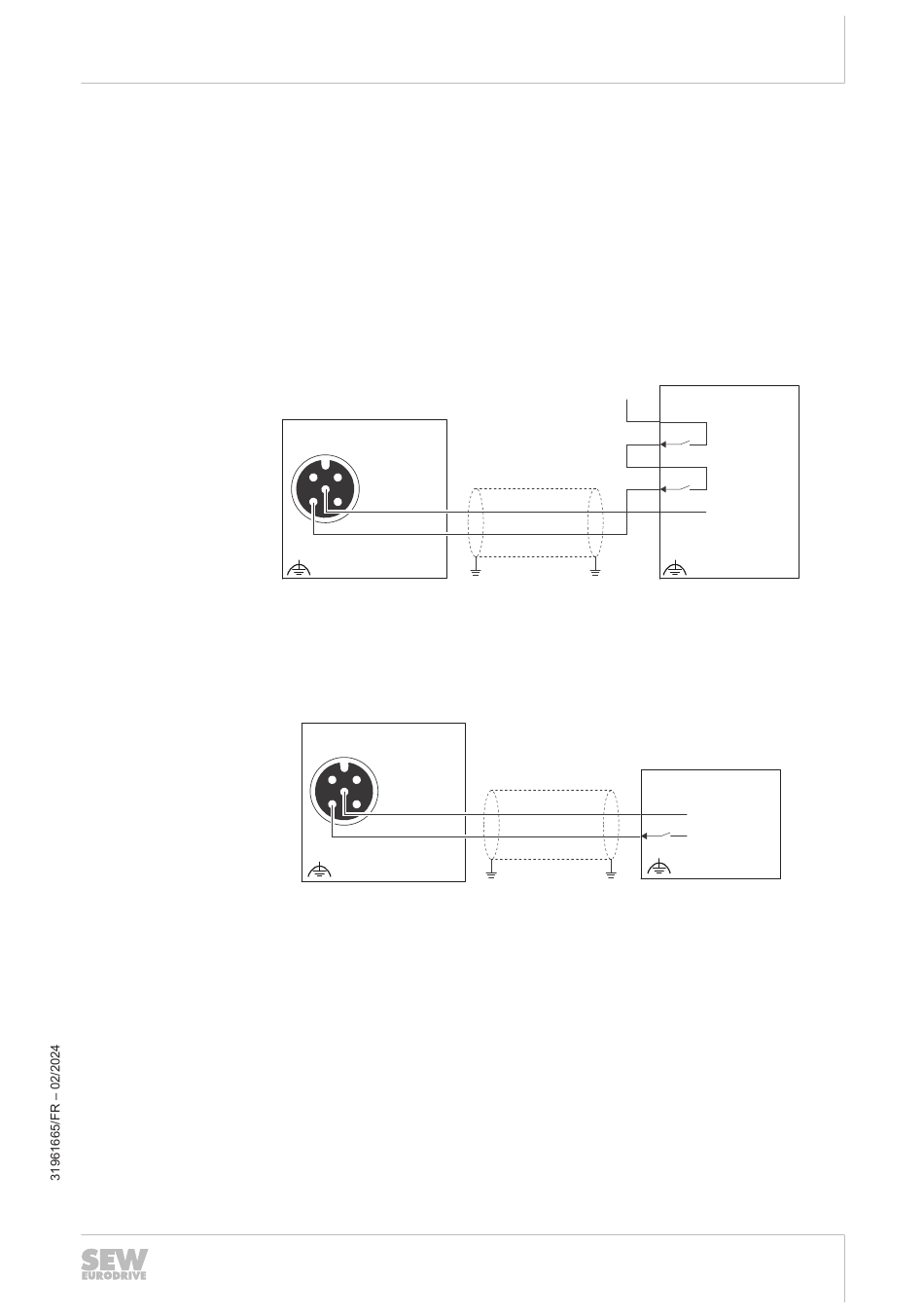

Bicanal, à commutation sérielle positive
[1] Unité d'entraînement
[2] Dispositif de sécurité externe
Monocanal à commutation du pôle positif
[1] Unité d'entraînement
[2] Dispositif de sécurité externe
Les tensions d'alimentation 0V24_OUT et 24V_OUT ne doivent pas être utilisées
pour alimenter le dispositif de sécurité externe.
Cette variante de branchement (exemple 2) n'est admissible que si le câble entre
l'unité d'entraînement et le dispositif de sécurité externe permet d'exclure un
défaut. Selon EN ISO 13849-2, l'exclusion d'un défaut entre deux conducteurs
d'un câble n'est possible que si le câble est posé en fixe et protégé contre les dé-
tériorations extérieures, p. ex. par pose dans une goulotte de câbles ou un tube ar-
mé.
[1]
X5510
5
2
4
F_STO_M
F_STO_P
[1]
X5510
5
2
4
F_STO_M
F_STO_P
Installation électrique
Variantes de raccordement sécurité fonctionnelle
24 V
Manuel produit – MOVIMOT
9
[2]
F-DOR_11
F-DOR_12
F-DOR_21
F-DOR_22
GND
37584438155
[2]
GND
F-DO_P
37584442891
121
®
performance ELV
