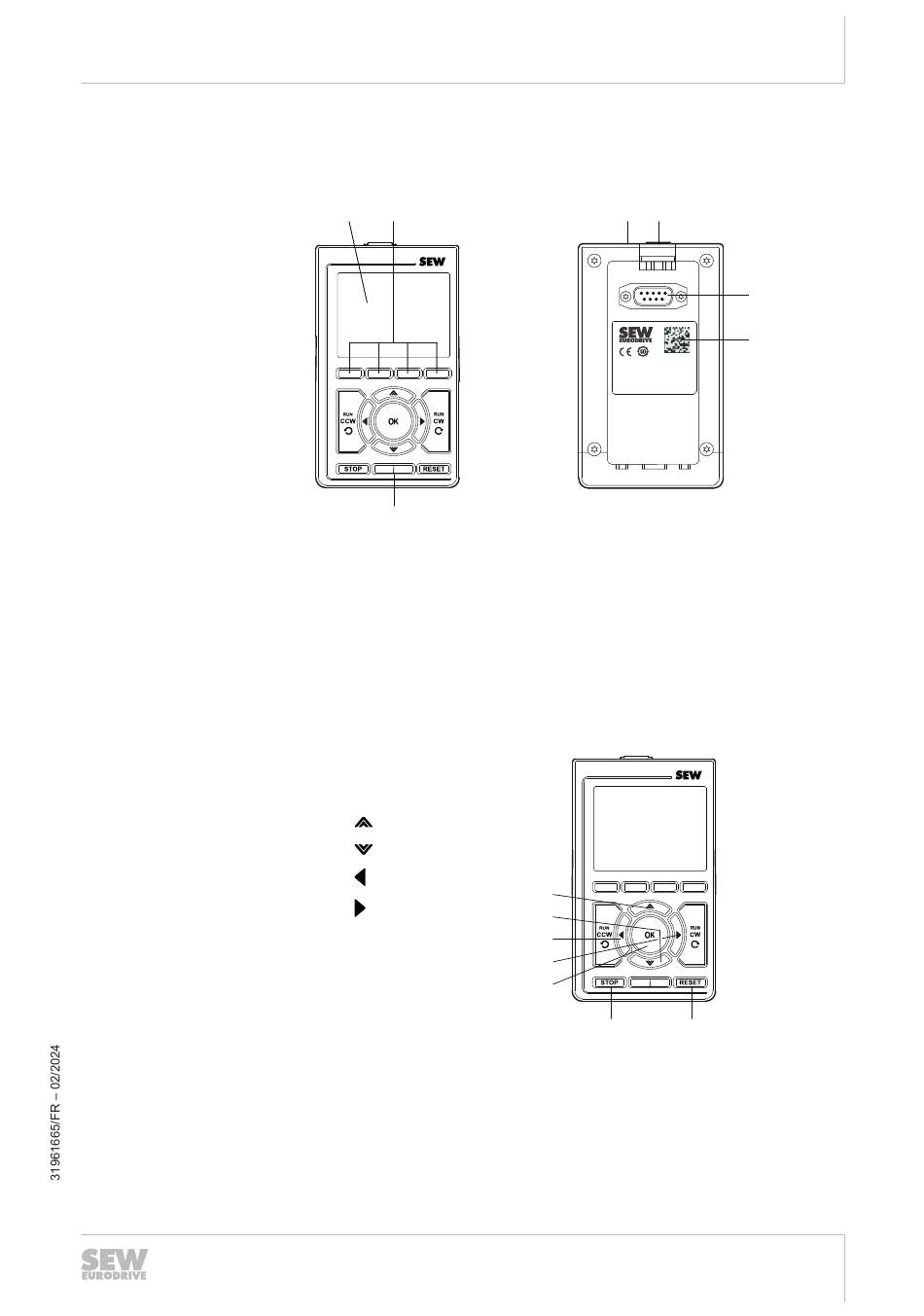

Console de paramétrage CBG22A
L'illustration suivante montre la console de paramétrage CBG22A (faces avant et
arrière).
[1]
[2]
[3]
[4]
[5]
[6]
[7]
Touches
L'illustration suivante montre les touches utiles de la console de paramétrage
CBG22A.
[1]
[2]
[3]
[4]
[5]
[6]
[7]
Mise en service avec les consoles de paramétrage CBG21A et CBG22A
[1]
[2]
[7]
Afficheur couleur
Touches de fonction (fonction indiquée sur la ligne du bas de l'afficheur couleur)
Interface Mini-B USB 2.0, femelle (raccordement au PC)
Dispositif de blocage
Interface Sub-D, 9 pôles, femelle
Plaque signalétique
Touche information (contient des informations à propos du menu sélectionné)
Touche 1 "
"
Touche 2 "
"
Touche 3 " "
Touche 4 " "
Touche 5 "OK"
Touche 6 "STOP"
Touche 7 "RESET"
Mise en service
[3]
[4]
Type: CBG22A
P#:
28277554 .0100.1000
S#:
0003461
03/20
443
[1]
[2]
[3]
[4]
[5]
[6]
[7]
Manuel produit – MOVIMOT
