Raccordement du bus
"

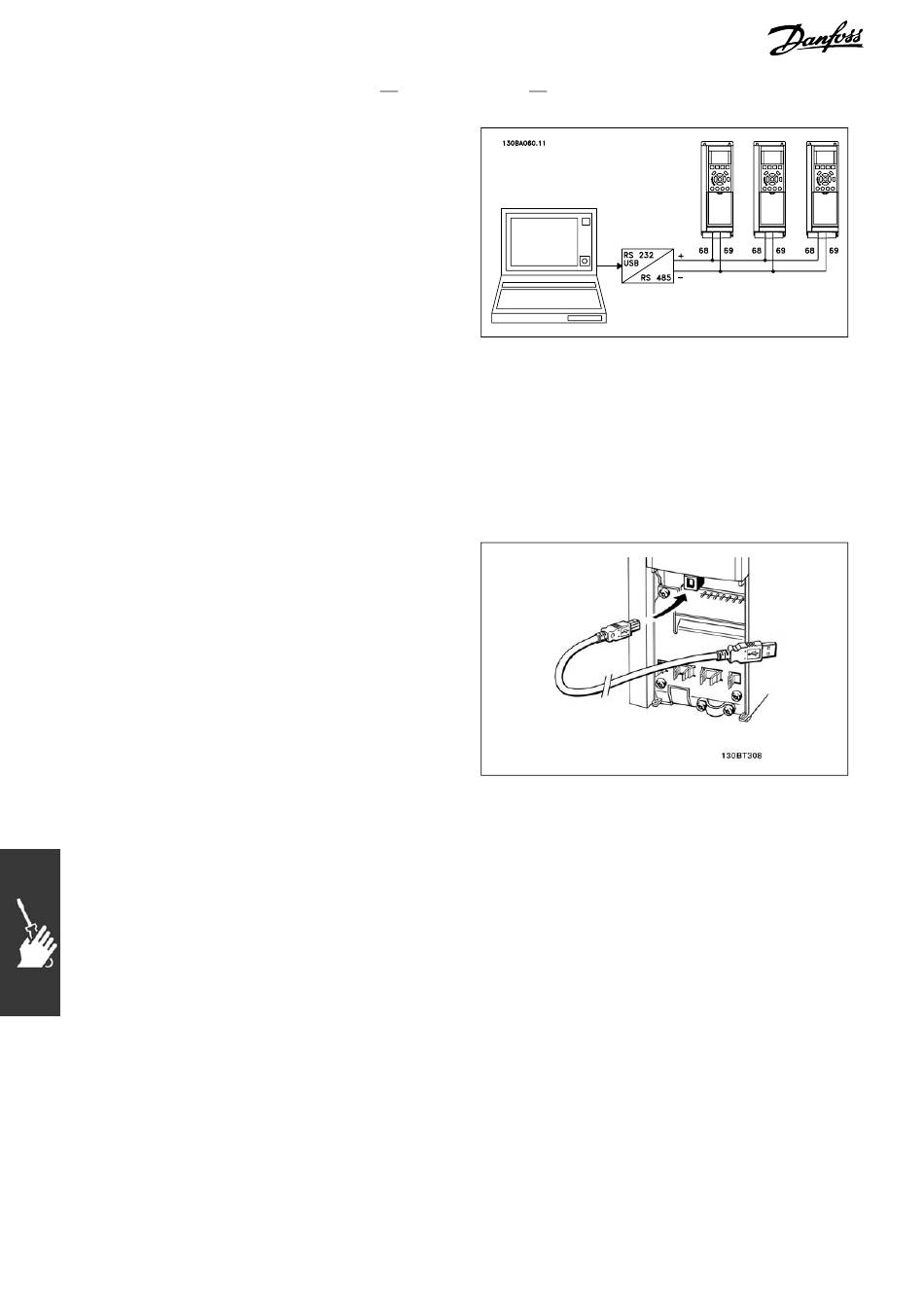

Un ou plusieurs variateurs de fréquence peuvent
être raccordés à un contrôleur (ou maître) à l'aide
de l'interface normalisée RS485. La borne 68 est
raccordée au signal P (TX+, RX+) tandis que la
borne 69 est raccordée au signal N (TX-,RX-).
Utiliser des liaisons parallèles pour raccorder
plusieurs variateurs de fréquence au même maître.
Afin d'éviter des courants d'égalisation de potentiel dans le blindage, relier celui-ci à la
terre via la borne 61 reliée au châssis par une liaison RC.
Terminaison du bus
Le bus RS485 doit être terminé par un réseau de résistances à chaque extrémité. À cette fin,
mettre le commutateur S801 de la carte de commande sur "ON".
Pour de plus amples informations, voir Commutateurs S201, S202 et S801.
Comment connecter un PC au FC 300
"
Pour contrôler le variateur de fréquence à partir
d'un PC, installer le logiciel MCT 10.
Le PC est connecté via un câble USB standard
(hôte/dispositif) ou via l'interface RS485
comme illustré à la section Connexion du bus
au chapitre Programmation.
Le logiciel de dialogue du FC 300
"
Stockage de données dans le PC via le
logiciel de configuration MCT 10 :
Reliez un PC à l'unité via le port de
1.
communication USB
2.
Ouvrez le logiciel de configuration MCT 10
Choisissez "Lire à partir du variateur"
3.
Choisissez "Enregistrer sous"
4.
Tous les paramètres sont maintenant stockés.
104
Installation
Connexion USB.
Transfert de données du PC au variateur via
le logiciel de configuration MCT 10:
1.
2.
3.
4.
5.
Tous les paramètres sont maintenant
transférés au variateur.
Un manuel distinct pour le Logiciel de configuration
MCT 10 est disponible.
MG.33.B3.04 - VLT est une marque déposée Danfoss
Reliez un PC à l'unité via le port de
communication USB
Ouvrez le logiciel de configuration du MCT 10
Choisissez "Ouvrir" - les fichiers archivés
seront présentés
Ouvrez le fichier approprié
Choisissez '"Ecrire au variateur"
