Manuel de Configuration du FC 300
Installation
Installation électrique, câbles de commande
"

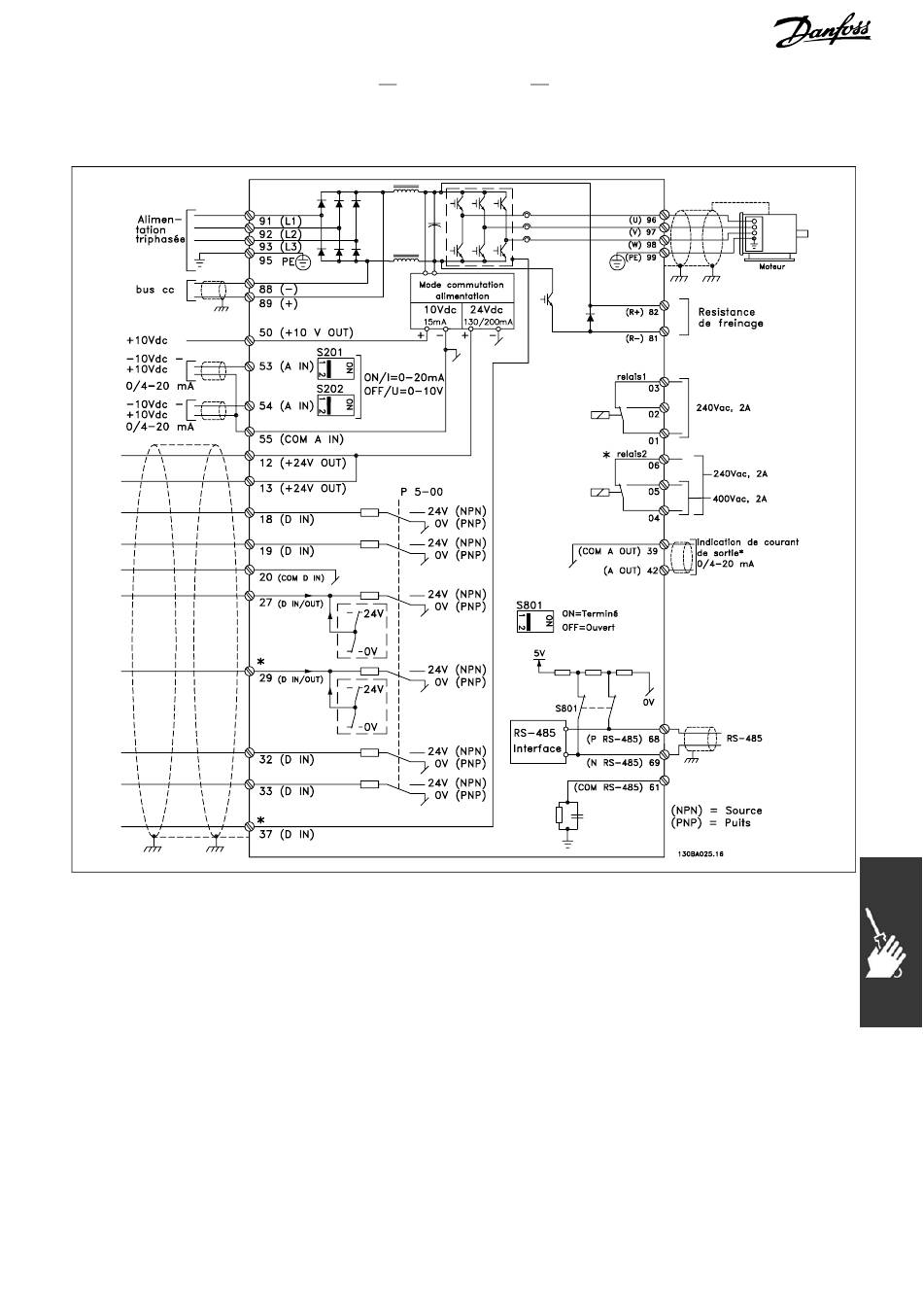

Diagramme présentant toutes les bornes électriques. La borne 37 n'est pas comprise dans le FC 301.
Les câbles de commande très longs et les signaux analogiques peuvent, dans de rares cas
et en fonction de l'installation, provoquer des boucles de mise à la terre de 50/60 Hz en
raison du bruit provenant des câbles de l'alimentation secteur.
Si tel est le cas, il faut envisager de casser l'écran ou d'insérer un condensateur
de 100 nF entre l'écran et le châssis.
Les entrées et sorties digitales et analogiques doivent être connectées séparément aux entrées communes
du FC 300 (borne 20, 55, 39) afin d'éviter que les courants de terre des deux groupes n'affectent d'autres
groupes. Par exemple, la commutation sur l'entrée digitale peut troubler le signal d'entrée analogique.
95
MG.33.B3.04 - VLT est une marque déposée Danfoss
