4.1.17 Raccordement du moteur pour tailles C3 et C4

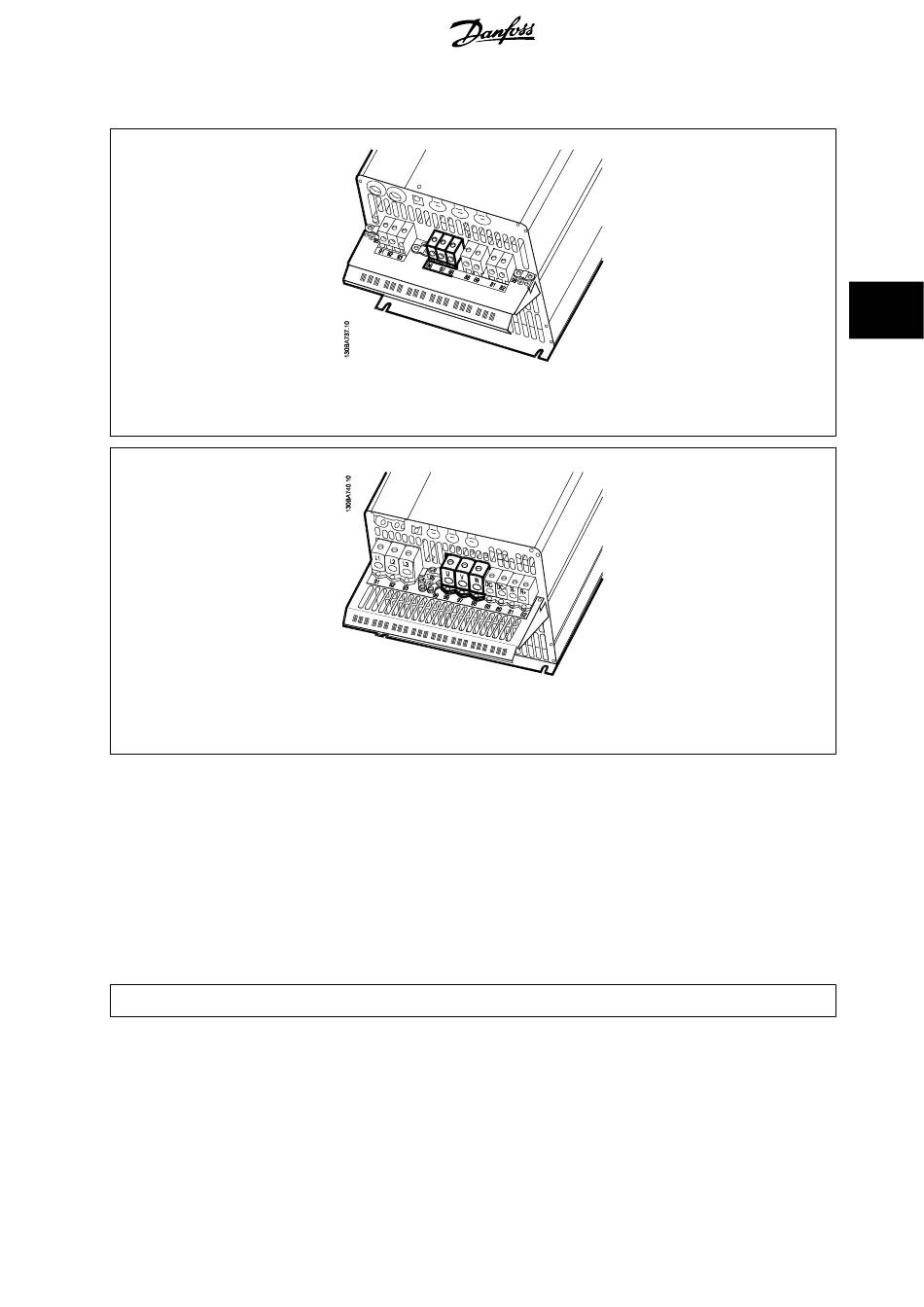

Illustration 4.23: Achever d'abord la mise à la terre du moteur, puis placer les fils U, V et W du moteur dans les bornes adéquates et serrer.
S'assurer que l'isolation externe du câble du moteur a été enlevée sous la bride CEM.
Illustration 4.24: Achever d'abord la mise à la terre du moteur, puis placer les fils U, V et W du moteur dans les bornes adéquates et serrer.
S'assurer que l'isolation externe du câble du moteur a été enlevée sous la bride CEM.
4.1.18 Exemple de câblage et test
Le chapitre suivant décrit la manière d'effectuer le raccordement des câbles de commande et comment y accéder. Pour lire une explication de la fonction,
de la programmation et du câblage, se reporter au chapitre

4.1.19 Raccordement du bus CC

La borne de bus CC est utilisée pour une alimentation CC de secours, le circuit intermédiaire étant fourni par une source externe.
Numéros des bornes utilisées : 88, 89
®
Programmation du variateur de fréquence
