4.2 Mise en service – Paramètres de la vanne
Les procédures suivantes doivent être suivies dans l'ordre. La
configuration doit être effectuée telle que spécifiée par le
fabricant/fournisseur de vannes et/ou l'ingénieur de conception.
La télécommande est fournie pour régler les paramètres
de la motorisation. Pour savoir comment se connecter à la
motorisation à l'aide de la télécommande, veuillez vous référer au
document PUB002-039, section 8.1.
Mise en service
Tous les paramètres de la motorisation, l'enregistreur de données
et les données de gestion des équipements sont accessibles
à l'aide de la télécommande Bluetooth
données de statut et d'alarme, en plus des données qui
s'affichent sur l'écran d'accueil, sont également accessibles.
AVERTISSEMENT: LE COUVERCLE DE COMMANDE NE
DOIT PAS ÊTRE RETIRÉ ; AUCUN RÉGLAGE CONFIGURABLE
PAR L'UTILISATEUR NE SE FAIT À L'INTÉRIEUR DU CARTER
DE COMMANDE. LE COUVERCLE DE COMMANDE EST
SCELLÉ PAR UN LABEL DE QUALITÉ. S'IL EST ENDOMMAGÉ,
CELA POURRAIT ANNULER SA GARANTIE.
Ces instructions détaillent les réglages de base à effectuer avant
de mettre la motorisation en service.
AVERTISSEMENT: LE FONCTIONNEMENT ÉLECTRIQUE
NE DOIT PAS ÊTRE ACTIONNÉ TANT QUE LES RÉGLAGES DE
BASE N'ONT PAS ÉTÉ EFFECTUÉS ET VÉRIFIÉS.
Les paramètres de base affectent le bon fonctionnement de la
vanne et de la motorisation. Si la motorisation a été fournie avec
la vanne, le fabricant ou le fournisseur de vannes peut déjà avoir
effectué ces réglages.
Les paramètres et le fonctionnement de la motorisation doivent
être vérifiés avec un actionnement électrique et un test de
fonctionnement de la vanne motorisée.
Pour les instructions sur les paramètres de commande et
d'indication et les informations sur les diagnostics, veuillez vous
référer au document PUB002-040.
Manuel de la gamme IQ option SIL
16
®
Pro de Rotork. Les
4.3 Connexion à la motorisation

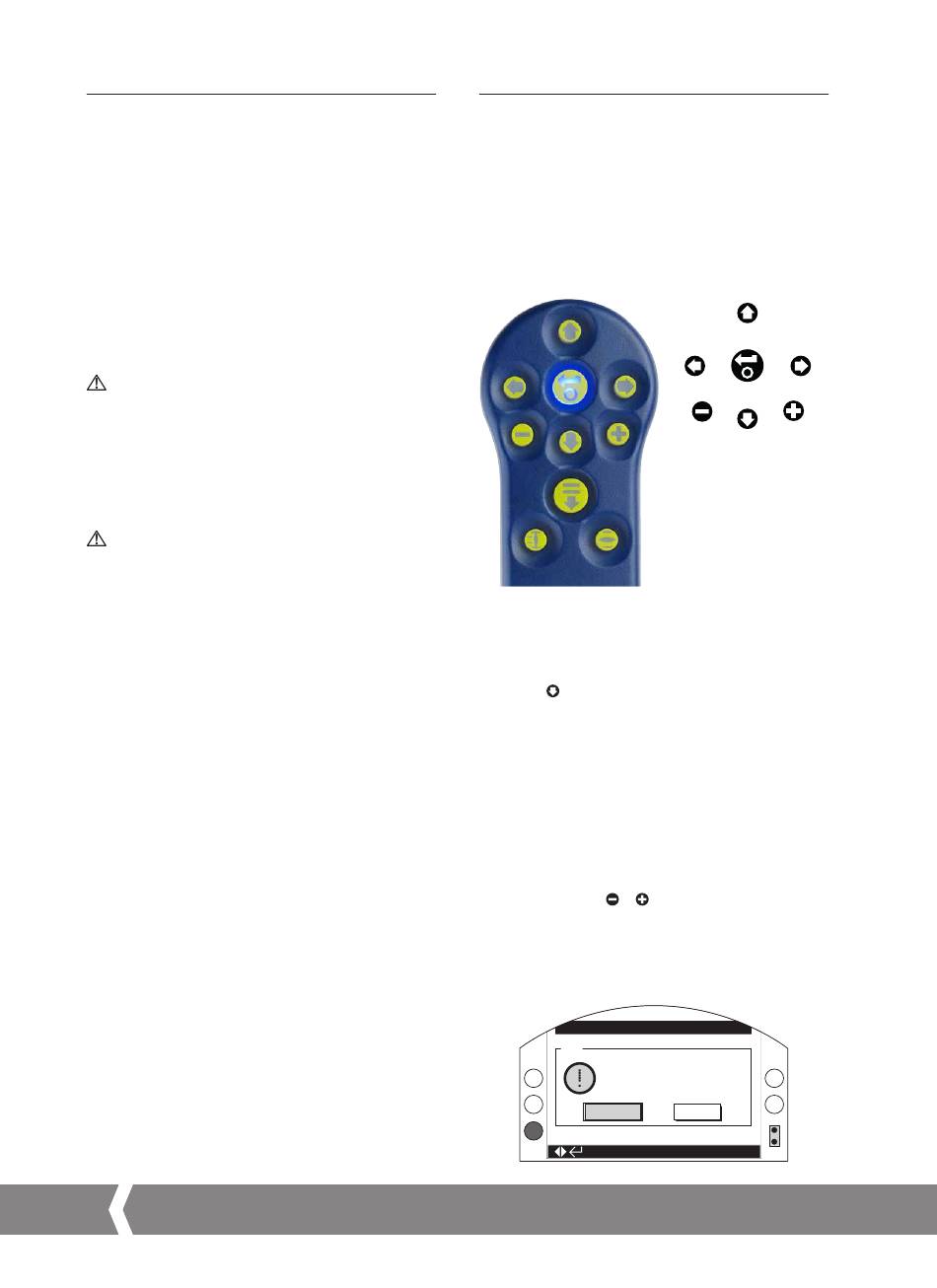

La télécommande Rotork équipée de la technologie sans fil
Bluetooth (Télécommande Bluetooth
présentée ci-dessous. Elle est constituée de touches avec des
symboles transparents et d'un joint transparent entre la partie
supérieure et la partie inférieure du boîtier.
La télécommande infrarouge a des touches jaunes et un joint
jaune entre la partie supérieure et la partie inférieure du boîtier.
La télécommande Bluetooth
®
Pro de Rotork et ses touches de
navigation et de configuration sont présentées ci-dessous.
Le niveau de sécurité par défaut pour une connexion Bluetooth à
la motorisation est une initialisation par infrarouge. Cela signifie
que l'utilisateur doit se trouver à une distance maximale de 0,25
mètre de la motorisation et dans l'angle direct de l'écran.
Pointez la télécommande vers l'écran de la motorisation et
appuyez sur
.
La télécommande se connecte automatiquement via
Bluetooth. Cette opération peut prendre jusqu'à 5 secondes.
Les lumières bleues sur la télécommande et sur l'écran de la
motorisation indiquent que la connexion est établie. Une fois
connectée, la télécommande peut être utilisée sans qu'il ne
soit nécessaire de la pointer vers l'écran de la motorisation.
La connexion Bluetooth reste active tant que des commandes sont
envoyées à la motorisation par l'intermédiaire de la télécommande.
Après un délai de 6 minutes sans aucune transmission de
commande, la connexion Bluetooth se désactive et les lumières
bleues de la télécommande et de l'écran s'éteignent. Pour
désactiver le Bluetooth manuellement à n'importe quel moment,
appuyez sur les touches
et
simultanément.
Tous les paramètres de la motorisation peuvent être visualisés
lorsque la motorisation est en mode Local, Arrêt ou À distance.
Si une tentative d'accès au menu des paramètres est détectée,
l'avertissement suivant s'affiche pour rappeler à l'utilisateur de lire le
manuel de sécurité (ce document) avant de modifier un paramètre:
Limite de fermeture
Info
Lire le manuel de sécurité
des motorisations SIL avant
de configurer les paramètres
OK
®
Pro de Rotork – BTST) est
Vers le haut
Gauche/
Droite/
Sélectionner/
Diminuer
Augmenter
Enregistrer
Retour
Suivant
Vers le bas
Annuler
