3.7 Évaluation du Système instrumenté de sécurité (SIS) pour les applications SIL 2 et SIL 3
La motorisation est conçue pour une utilisation dans un SIS
requérant un SIL 2 dans une configuration 1oo1 pour la fonction
de sécurité 1 – Rester en position et/ou la fonction de sécurité 2
– ESD, à condition que les instructions contenues dans ce manuel
soient pleinement appliquées. Il est de la responsabilité de
l'ingénieur de conception SIS d'effectuer un calcul global SIL du
SIS. L'IQ3 est également adaptée aux applications SIL 3 dans une
configuration 1oo2. Les notes suivantes doivent être appliquées.
Notes:
1. Il est de la responsabilité de l'intégrateur système de
s'assurer que les motorisations IQ3 en mode redondant
sont suffisamment indépendantes, afin d'éliminer toute
défaillance de cause commune due à une alimentation
unique, commune ou à un signal de Moteur actif.
2. Le calcul de la PFD (probabilité de défaillance à la demande)
présenté dans cette section pour le mode redondance utilise
un facteur bêta de 5 %, en supposant qu'une fonction
complète et indépendante a été configurée pour chaque IQ3.
3. La capacité systématique du produit est SC2. Conformément
à la clause 7.4.3, partie 2, de la norme IEC 61508, la capacité
systématique maximale est SC3 pour un système redondant,
répondant à l'exigence d'indépendance détaillée ci-dessus.
4. Toute installation, configuration ou étalonnage d'un système
redondant doit être effectué de manière indépendante. À
titre d'exemple, l'entretien d'une motorisation IQ3 doit être
effectué et terminé avant de commencer l'entretien d'une
autre motorisation.
5. Dans un système redondant, le cadenassage des sélecteurs de
commande du levier manuel/auto doit être effectué avec des
cadenas et des clés différents pour chaque motorisation IQ3.
6. L'indépendance du logiciel de la motorisation IQ3 est
également confirmée dans les sections 7.4.2.8 & 7.4.2.9,
partie 3, de la norme IEC 61508.
Le tableau ci-dessous fournit des exemples de données pour des
motorisations avec une configuration 1oo2.
Paramètre
Intervalle de test (heures)
Type A/B
Proportion de défaillances en sécurité
PFD (probabilité de défaillance à la demande)
Capacité SIL (Mode faible demande)
Veuillez vous référer au certificat SIL FSP 15001 pour les
données de fiabilité complètes.
Manuel de la gamme IQ option SIL
14
Taille 1
Taille 2
8760
8760
Type B
Type B
98%
97%
4.50E-04
5.30E-04
SIL3
SIL3

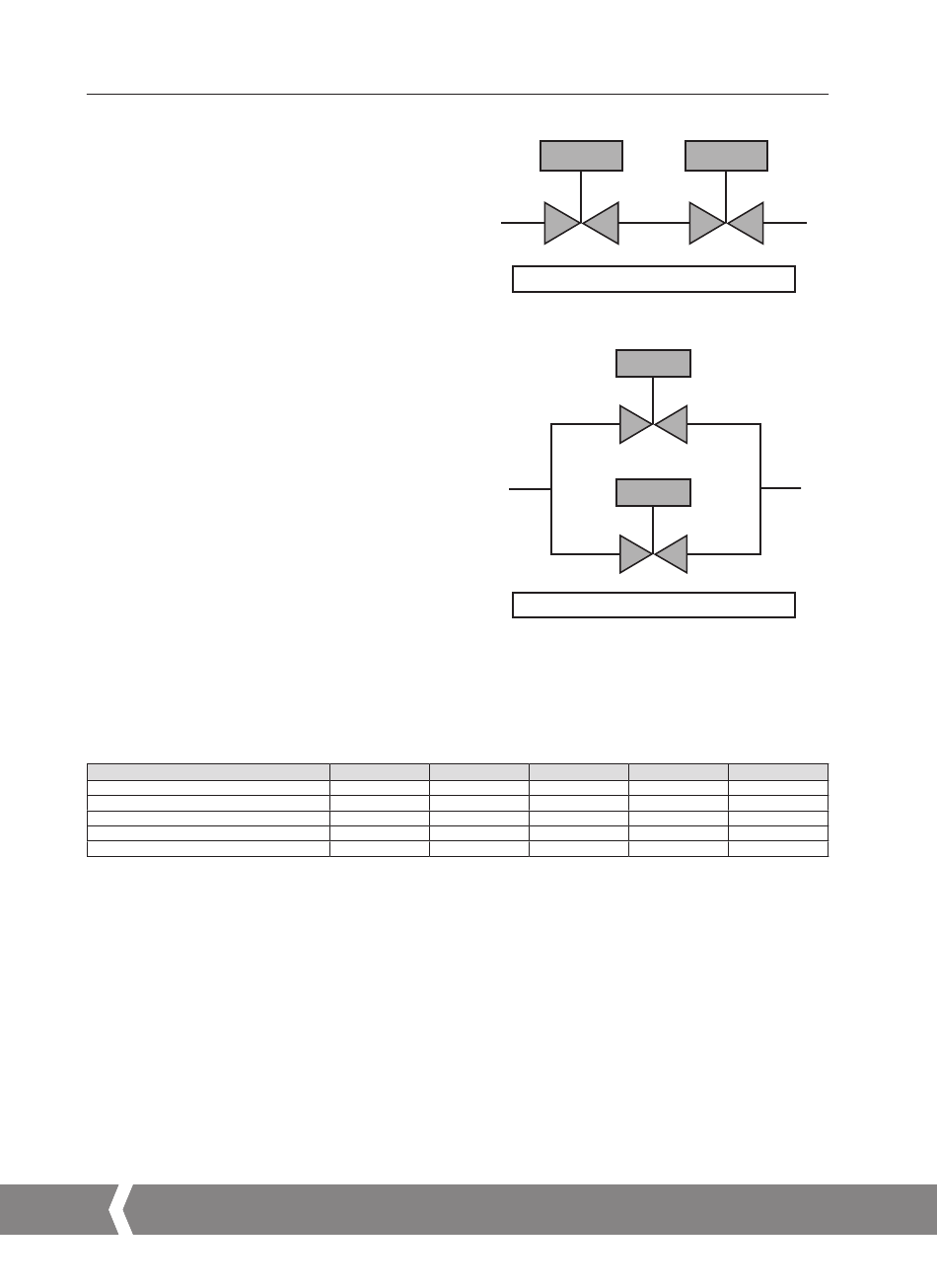

Fig 1. 1oo2 – Processus d'isolement des vannes
Fig 2. 1oo2 – Processus de dérivation des vannes
Taille 3
Taille 4
8760
8760
Type B
Type B
97%
98%
5.00E-04
4.70E-04
SIL3
SIL3
Taille 5
8760
Type B
97%
6.90E-04
SIL3
