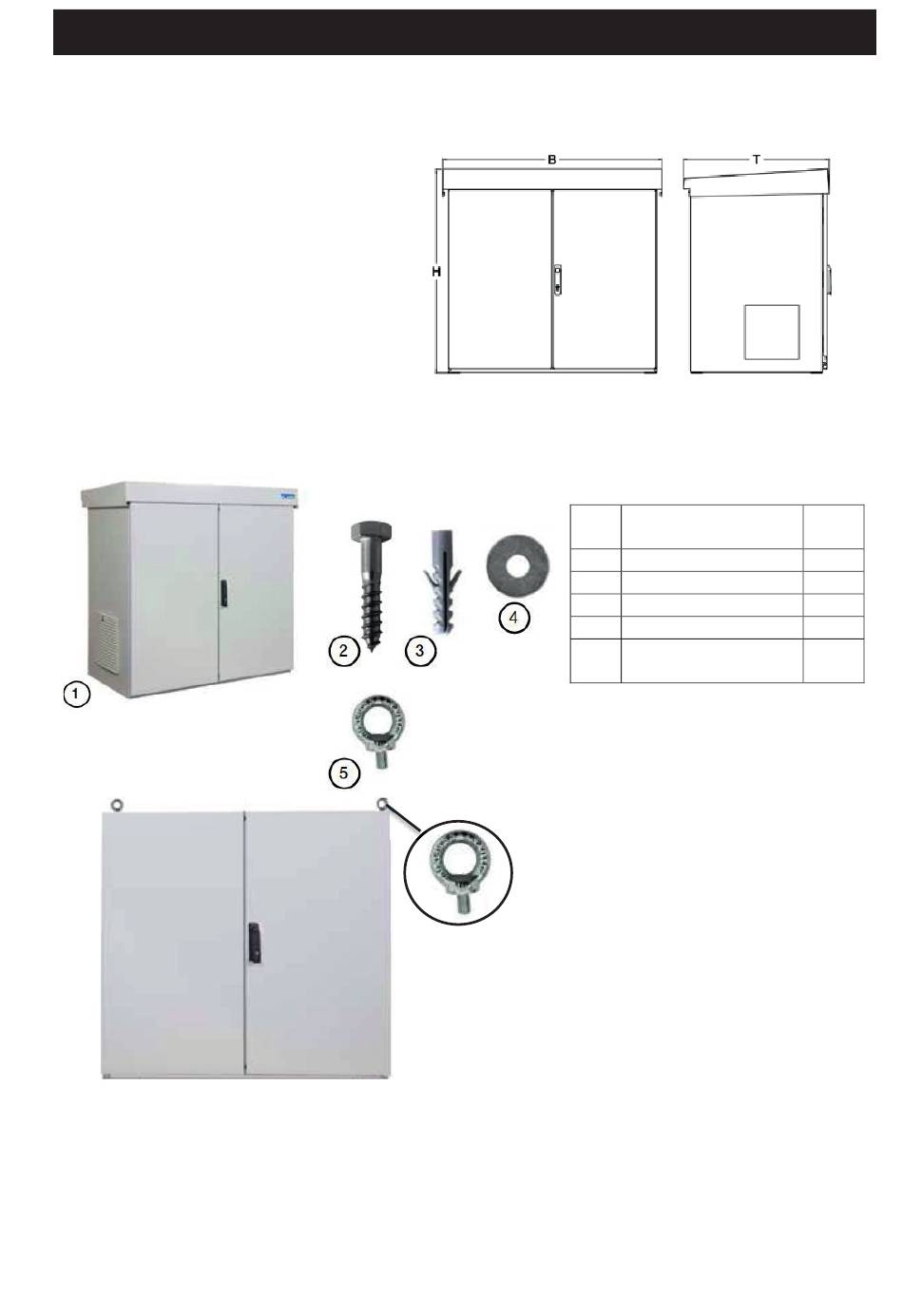

Montage de l'armoire électrique externe XL / XXL
Données techniques
Version :
IP44
Matériau :
Tôle d'acier de 1,5
mm, peinture
poudre
Couleur :
RAL 7032
Dimensions (L x H x P [mm])
XL : 1200 x 1110 x 800
XXL : 2000 x 1100 x 900
Fondations :
Le socle est à la
charge du client
Socle et positionnement
6 Montage de l'armoire externe
49 / 112
N°
Pièce
1
Armoire métallique
2
Vis M8
3
Cheville M10
4
Rondelle
5
Anneau de levage
M16
L'armoire est livrée avec quatre
anneaux de levage M16. Avant de
les visser sur l'armoire, retirer le
toit de protection et les bouchons
de protection sur les emplace-
ments prévus. Placer l'armoire,
retirer les anneaux de levage, re-
positionner les bouchons de pro-
tection et replacer le toit de protec-
tion. L'armoire de pilotage doit être
fixée au socle avec les 4 vis M8
fournies.
Qua
ntité
1
4
4
4
4
