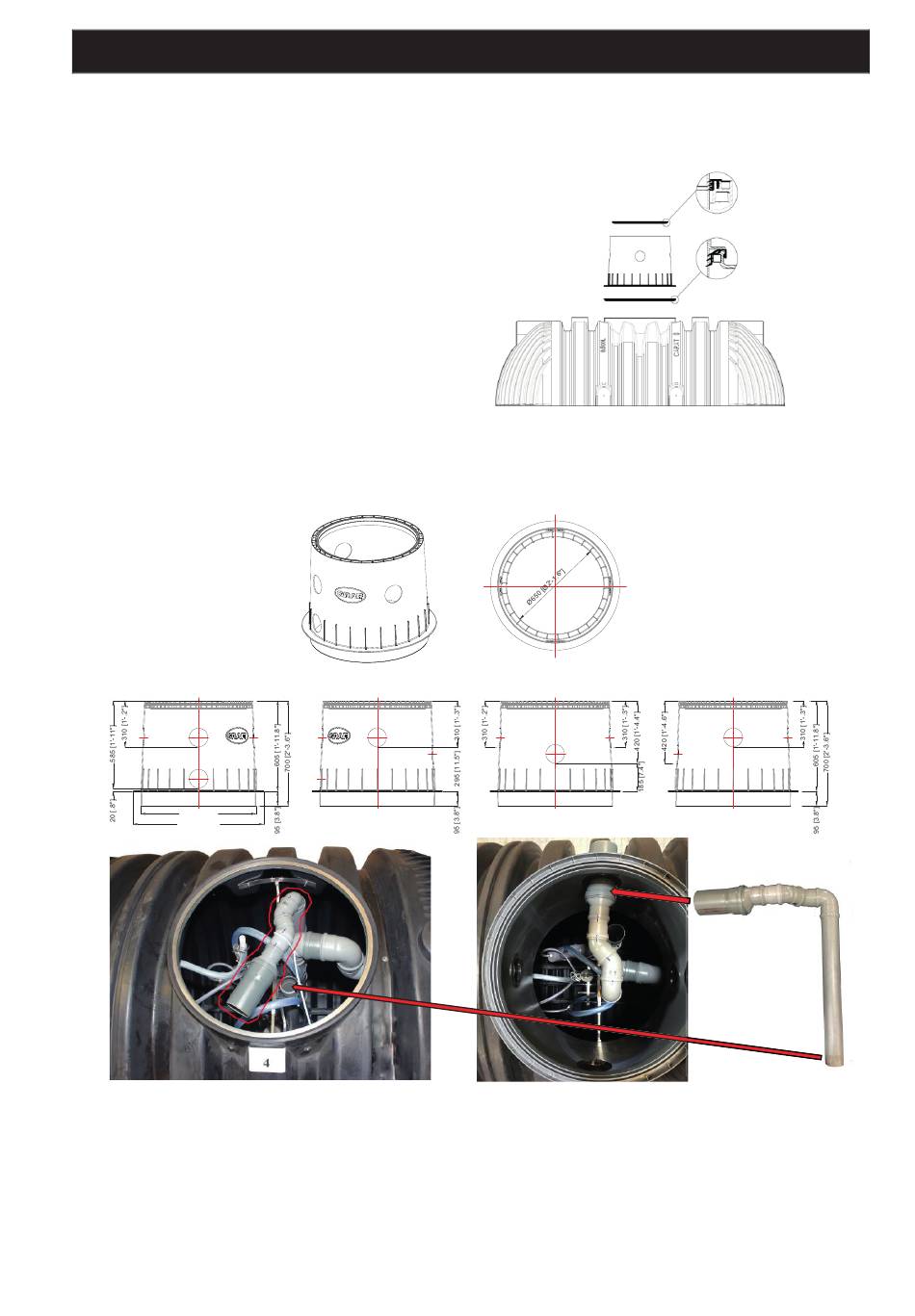

4 Endmontage Tankdöme und Anschluss der Schlammrückführung
4 Endmontage Tankdöme und Anschluss der Schlammrückführung
4.1 Endmontage der Tankdome
Der Versand der Kläranlage erfolgt aus logistischen
Gründen ohne vormontierten Tankdome und Tele-
skop-Domschächte. Zur Montage ist die Einbauanlei-
tung des Behälters zu beachten!
4.2 Anschluss der Schlammrückführung
Im jedem SBR-Behälter ist eine Schlammrückführung installiert. Diese muss nach Montage des Tankdo-
mes noch an die Öffnung auf der 6 Uhr Position (mittlere Öffnung) des Tankomes angeschlossen werden.
12
DN 110
770 [2'-6.2"]
870 [2'-10.3"]
Die Anschlussrohre zur Schlammrückführung wer-
den im Klärbehälter mitgeliefert. Die Rohre sind mit
einem Kabelbinder zum Transport fixiert.
9
9
DN 110
Nach Montage des Tankdomes wird das An-
schlussstück mit dem einen Ende duch den Tank-
dom geführt und das andere Ende auf den Heber
zur Schlammrückführung gesteckt.
8 / 112
12
3
6
6
DN 110
Anschluss Tankdom Anschluss Tankdom
3
DN 110
Anschluss ÜS-Heber Ü
