6 Montage des Außenschaltschrankes
A-Schrank XL
M10 holes
250 mm
A-Schrank XXL
14 / 112

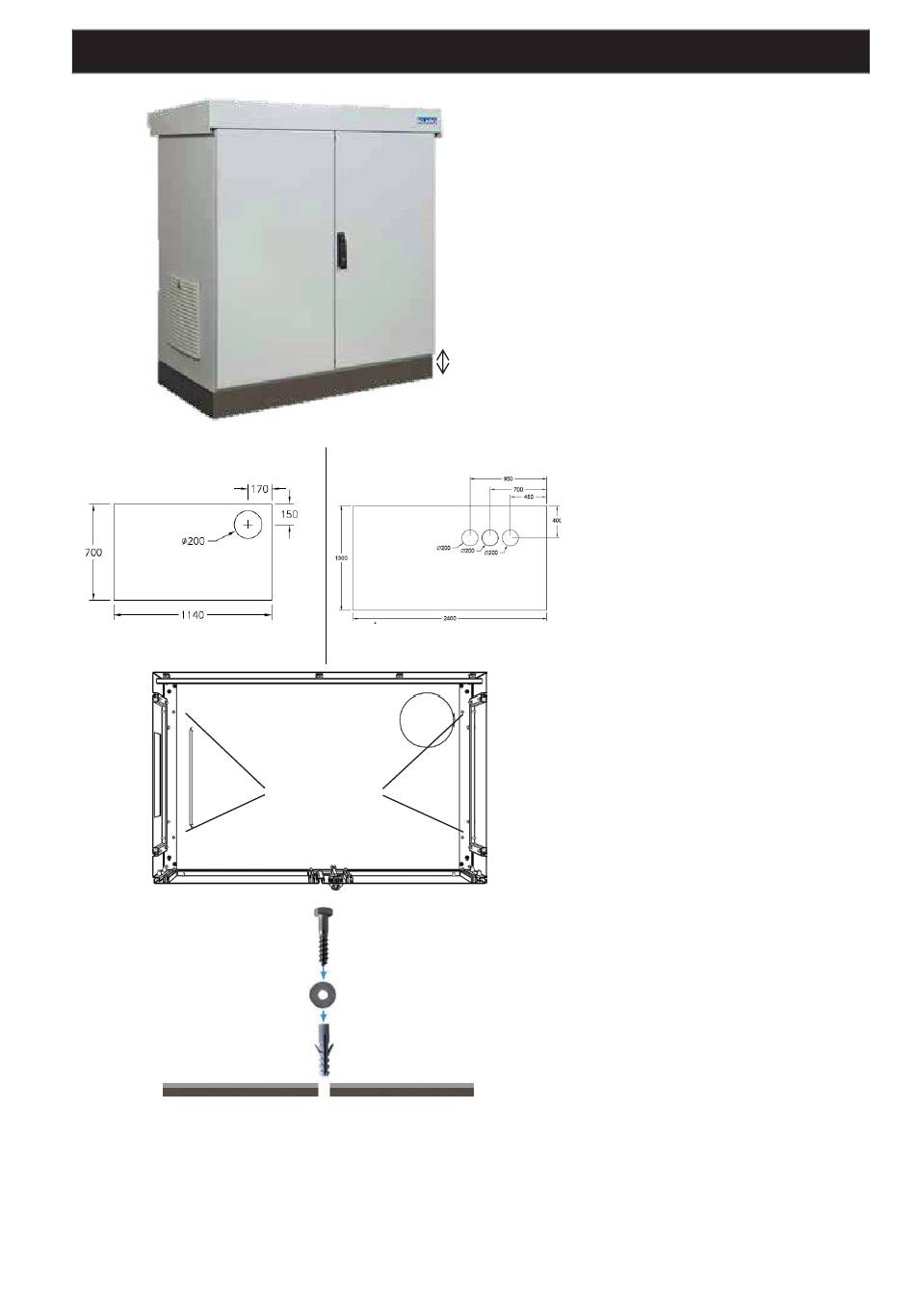

Vor der Aufstellung muss ein Streifen-
oder Vollfundament fachgerecht vorbe-
reitet werden.
Fundamentpläne siehe Seite 17.
Beim Gießen des Fundaments sind die
gezeichneten Maße einzuhalten, ins-
besondere die Position des Loches/
der Löcher, durch das später die
Schläuche geführt werden.
Im Schrankboden befinden sich vier
Bohrungen M10. Diese Bohrungen
sind im darunter liegenden Betonfun-
dament weiterzuführen.
Einsetzen der Dübel M10 in die Boh-
rungen. Befestigung
schranks mit Hilfe der vier Schrauben
M8 (zusammen mit Unterlegscheiben).
des Schalt-
