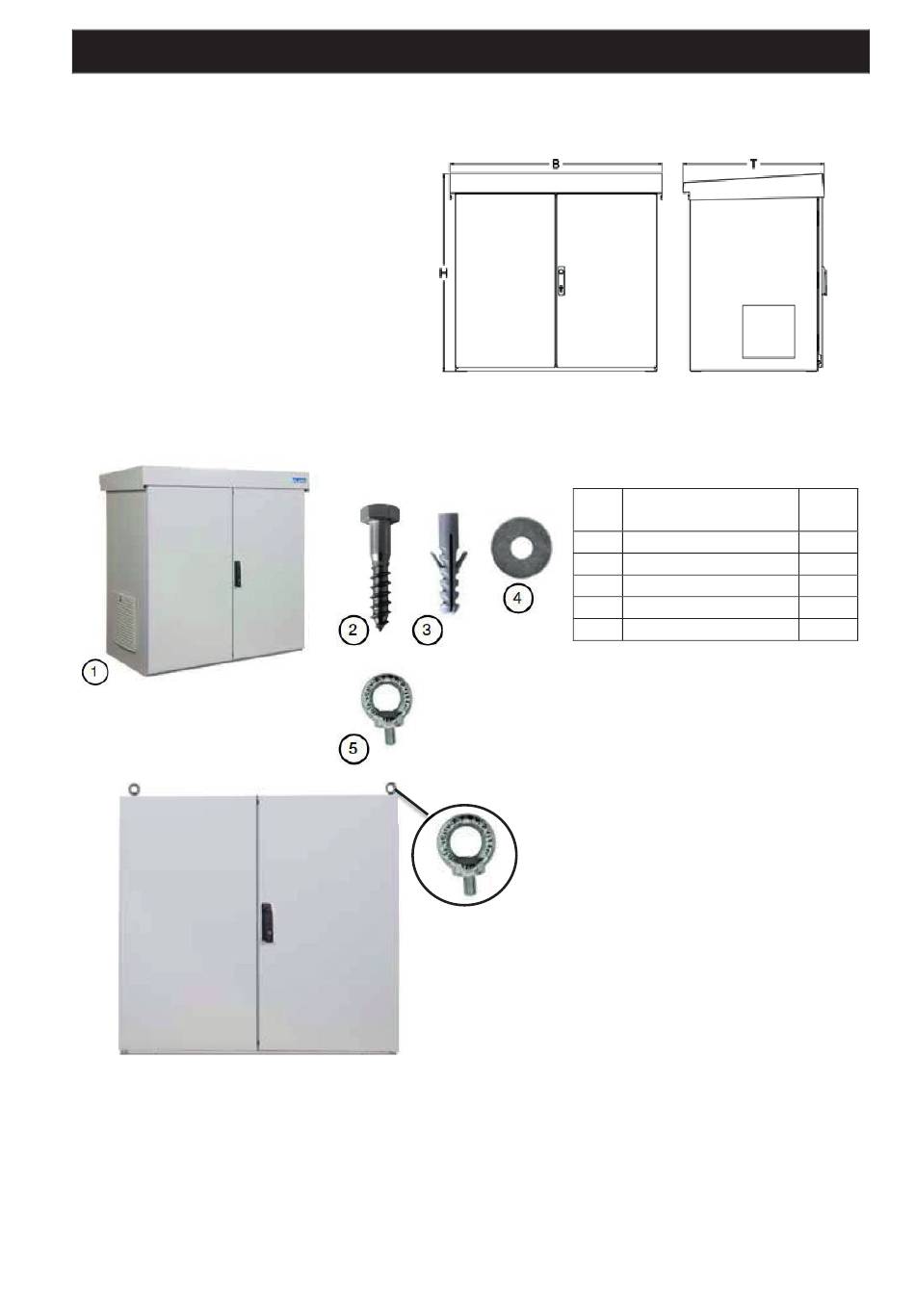

6.2.1 Montage Außenschaltschrank XL / XXL
Technical data
Version: IP44
Material: Stahlblech 1,5 mm,
pulverlackiert
Farbe: RAL 7032
Abmessungen ( B x H x T [mm])
XL: 1200 x 1110 x 800
XXL: 2000 x 1100 x 900
Fundament: Vollfundament
bauseits
Fundament und Versetzen
6 Montage des Außenschaltschrankes
13 / 112
Nr.. Teil
1 Metallschrank
2 Schraube M8
3 Dübel M10
4 Unterlegscheibe
5 Ringschraube M16
Zum Versetzen des Schrankes
werden 4 Ringschrauben M16 mit-
geliefert. Vor der Anbringung der
Ringschrauben am Schrank ist es
erforderlich das montierte Regen-
dach und die Polystopfen aus den
Ringschraubenaufnahmen zu ent-
fernen. Nach dem Versetzen müs-
sen wieder die Polystopfen einge-
setzt und das Regendach ange-
schraubt werden.
schrank soll mit 4 Schrauben M8
(im Lieferumfang) am Fundament
befestigt werden.
An-
zahl
1
4
4
4
4
Der Schalt-
