3 Budowa i zasada działania
Oczyszczalnia ścieków działa na zasadzie sekwencyjnego reaktora biologicznego (SBR). Dokładny opis
tej technologii znajduje się w instrukcji eksploatacji.
Zasadniczo instalacja składa się z jednego lub kilku zbiorników stanowiących osadnik wstępny/bufor oraz
jednego lub kilku zbiorników będących reaktorem SBR.
Połączenie służące do napełniania pomiędzy zbiornikiem osadnika wstępnego a reaktorem SBR znajduje
się z przodu, w górnej części zbiorników. Powietrzny podnośnik cieczy napełniający (pompa mamutowa)
jest przyłączony bezpośrednio do rury połączeniowej.
Układ recyrkulacji osadu jest podłączony do nadbudów zbiornika. Recyrkulacja odbywa się ze spadkiem
do zbiornika wstępnego.
połączenie
pomiędzy osadnikami wstępnymi
pompa mamutowa napełniająca
Dopływ
Zulauf / inflow
DN 160
osadnik wstępy/bufor

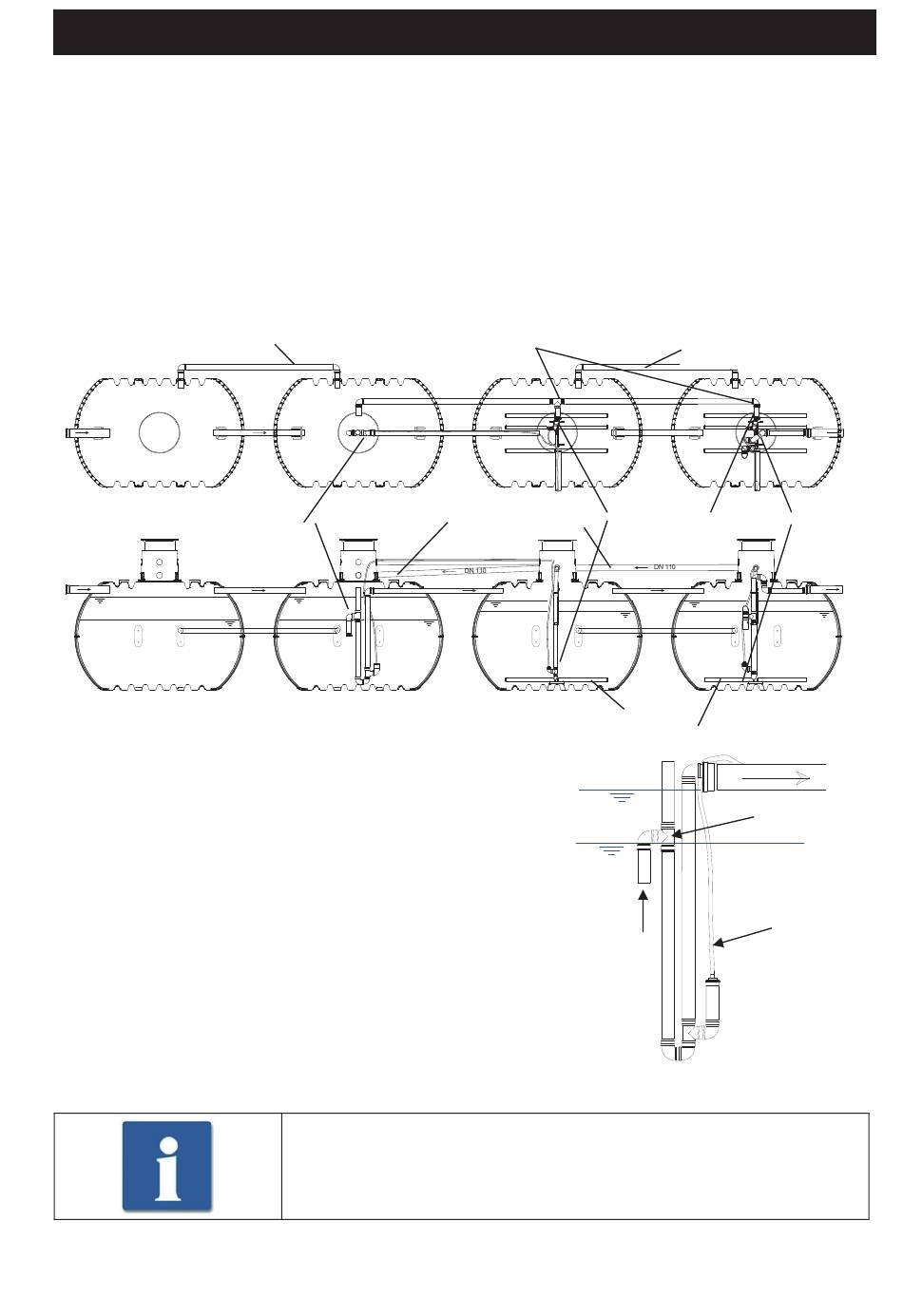

Ilustracja 1: Przykład instalacji czterozbiornikowej.
Proces pompowania odbywa się przy pomocy powietrznych
podnośników cieczy na sprężone powietrze (na zasadzie
pompy mamutowej). Dzięki specjalnej konstrukcji minimalny
poziom wody jest precyzyjnie zdefiniowany (zob. ilustrację
obok). Jeżeli poziom wody obniży się poniżej trójnika, to
woda przestaje być tłoczona.
3 Budowa i zasada działania
układ recyrkulacji osadu
DN 110
DN 110
DN 110
DN 110
osadnik wstępny/bufor
Szczegółowe rysunki techniczne instalacji można uzyskać od firmy GRAF
i są one obowiązujące dla montażu i zabudowy.
Rysunki te zawierają również szczegóły dotyczące układania rur
elektroinstalacyjnych i węży do sprężonego powietrza.
DN 110
DN 110
układ recyrkulacji osadu
DN 110
reaktor SBR
Maks. poziom
wody
Wlot
Zasada działania pompy mamutowej do napełniania
i odprowadzania ścieku oczyszczonego
97 / 112
połączenie pomiędzy reaktorami
SBR
DN 110
DN 110
DN 110
pompa mamutowa
recyrkulacji osadu
DN 110
DN 110
reaktor SBR
dyfuzor rurowy
Trójnik
Min. poziom wody
Sprężone powietrze
DN 160
pompa mamutowa
odprowadzająca
ściek oczyszczony
Odpływ
Ablauf / outflow
DN 160
