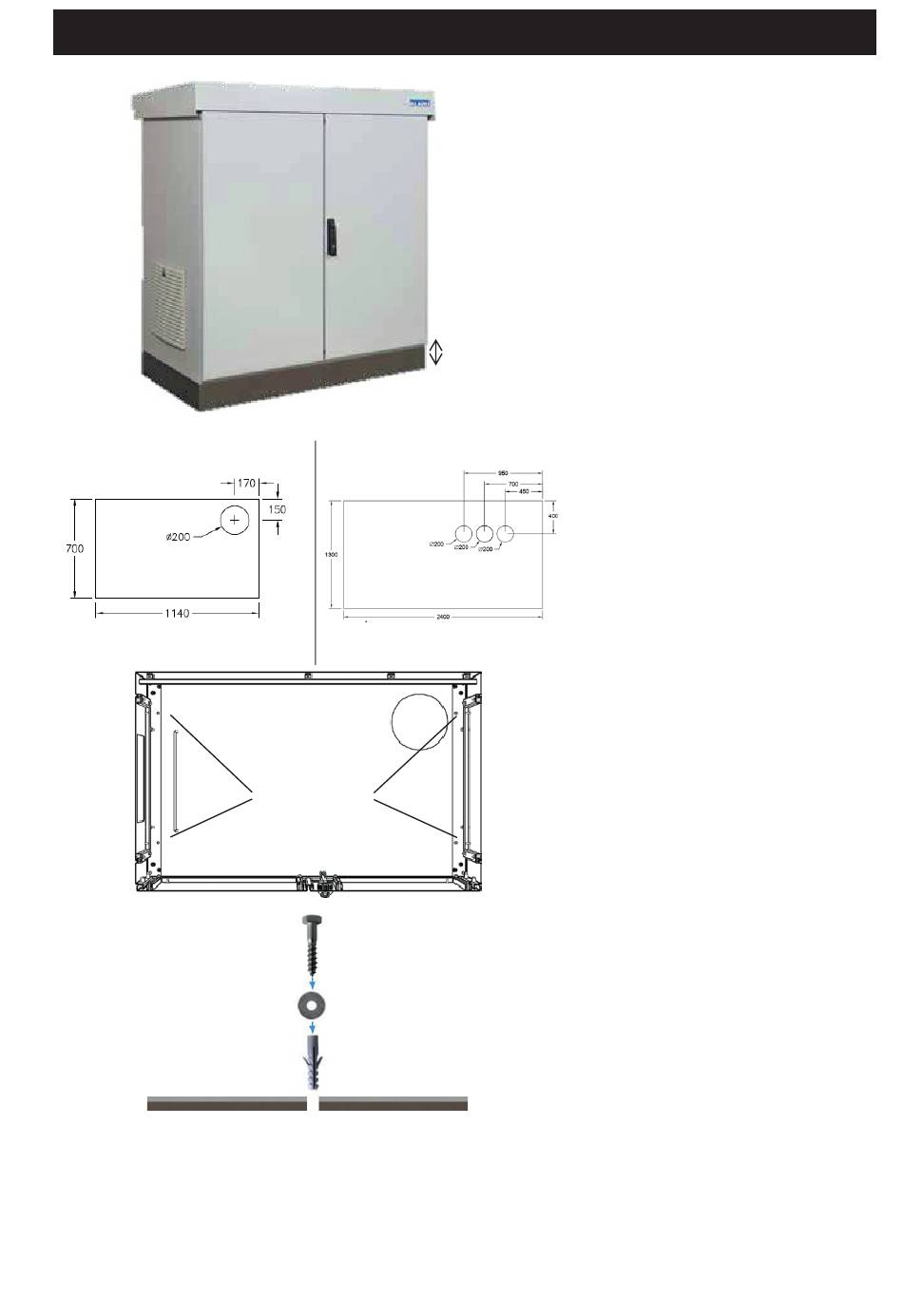

6 Montage de l'armoire externe
Avant l'installation, il faut préparer un
socle selon les règles de l'art.
Plans des fondations : voir page 53.
250 mm
Au moment de couler les fondations,
respecter les mesures indiquées sur le
dessin, notamment la position du trou /
des trous par passage de la gaine
technique.
Armoire ext. XL
Armoire ext. XXL
Le fond de l'armoire est pré-percé par
quatre trous M10. Reporter les trous
Trous M10
sur le socle en béton de l'armoire.
Mettre les chevilles M10 en place dans
les trous. Fixer l'armoire électrique
avec les quatre vis M8 (avec les ron-
delles).
