Pose des tuyaux
7.1
Raccordement des tuyaux
Raccorder les systèmes d'aération, d'évacuation et de recirculation aux embouts cannelés des électro-
vannes dans l'armoire de pilotage.
Lors du raccordement, veiller à raccorder les tuyaux aux embouts correspondants. Pour éviter toutes
confusions, les colonnes, le système d'aération dans la cuve et les quatre embouts cannelés sur l'armoire
de pilotage ont été identifiés par code couleur :
Colonne de transfert des eaux
usées
Aération
Colonne des eaux traitées
Colonne retour des boues
Relier les embouts de même couleur à l'aide des tuyaux correspondants puis serrer les à l'aide des col-
liers fournis. Des tuyaux de couleurs correspondantes sont disponibles.
7.2

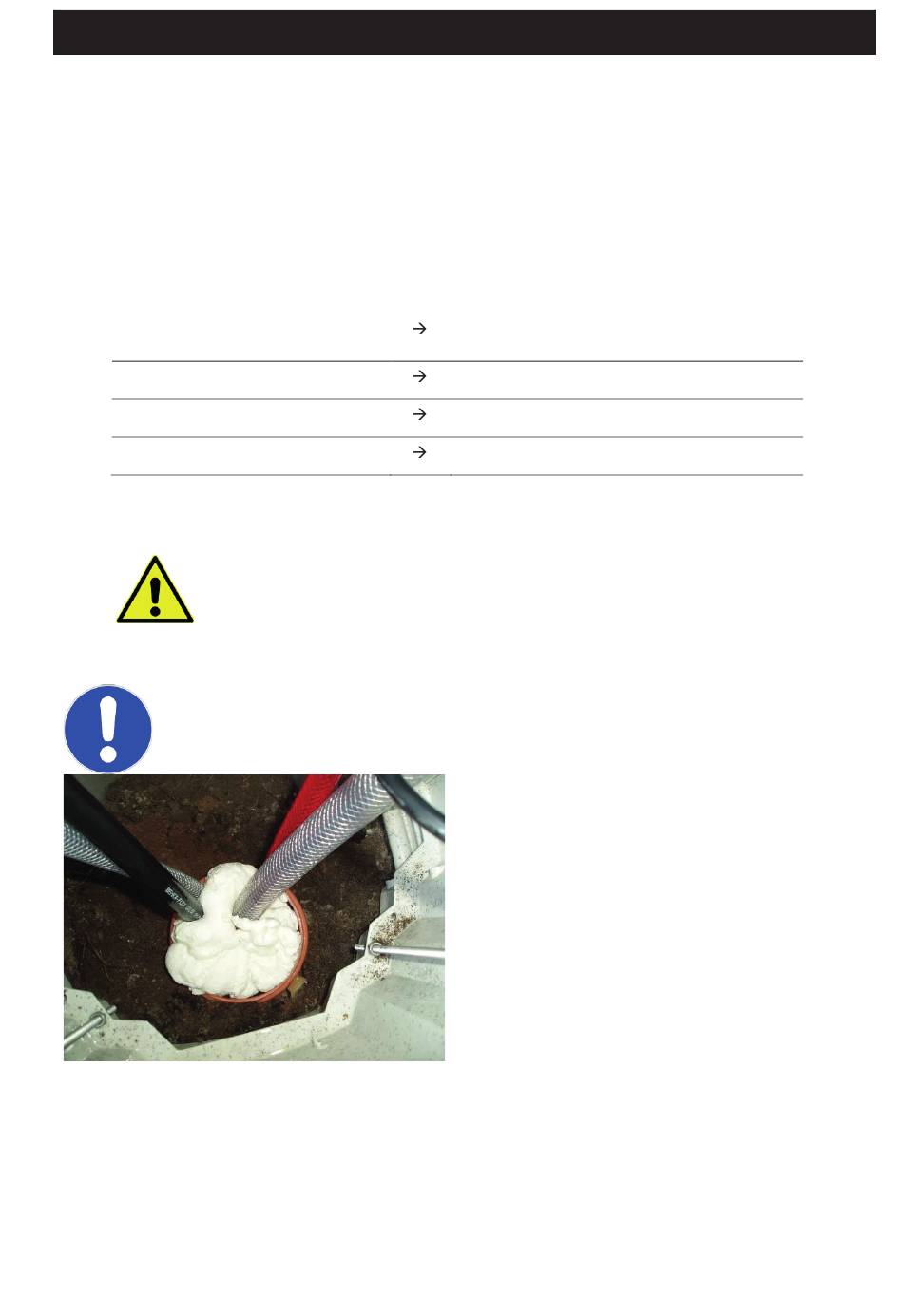

Gaine technique avec mousse PU
7 Pose des tuyaux
Après la pose et le raccordement des tuyaux, obturer la gaine technique
pour éviter tout échange gazeux ente la micro-station d'épuration et
l'environnement immédiat de l'armoire de pilotage (humidité, odeurs).
Le risque de non étanchéité avec de la mousse PU sur la gaine technique
n'étant pas à exclure, nous recommandons d'utiliser le passe tuyau PE
GRAF.
Tuyau rouge
Tuyau bleu
Tuyau noir
Tuyau blanc (transparent)
Nettoyer et mouiller bien toutes les surfaces des
tuyaux et gaine technique.
Pour assurer une étanchéité lors du moussage,
faites bouger légèrement les tuyaux pour que la
mousse PU épouse les formes et maintenez les en
position horizontale.
