Montage de l'armoire de pilotage interne

5.1

Choix du site

Lors de la sélection de l'emplacement de l'armoire de pilotage, vous devez tenir compte de ceci :
L'armoire de pilotage doit être installée plus haut que le niveau d'eau maximum dans les
cuves, afin éviter inondations et remontées d'eaux, en cas d'avarie.
L'armoire génère du bruit ! Le compresseur d'air en fonctionnement génère un bruit continu
L'armoire doit être protégée par un disjoncteur de 16A retardé. D'autres appareils électriques
branchés sur le même disjoncteur peuvent perturber le bon fonctionnement de l'armoire.
L'armoire de pilotage doit être un local sec, frais et bien ventilé. L'armoire, le système de ven-
tilation et l'interrupteur principal ne doivent pas être recouverts et doivent être librement ac-
cessibles pour les travaux de maintenance.
Les flexibles d'air ne doivent pas mesurer plus de 20 mètres.

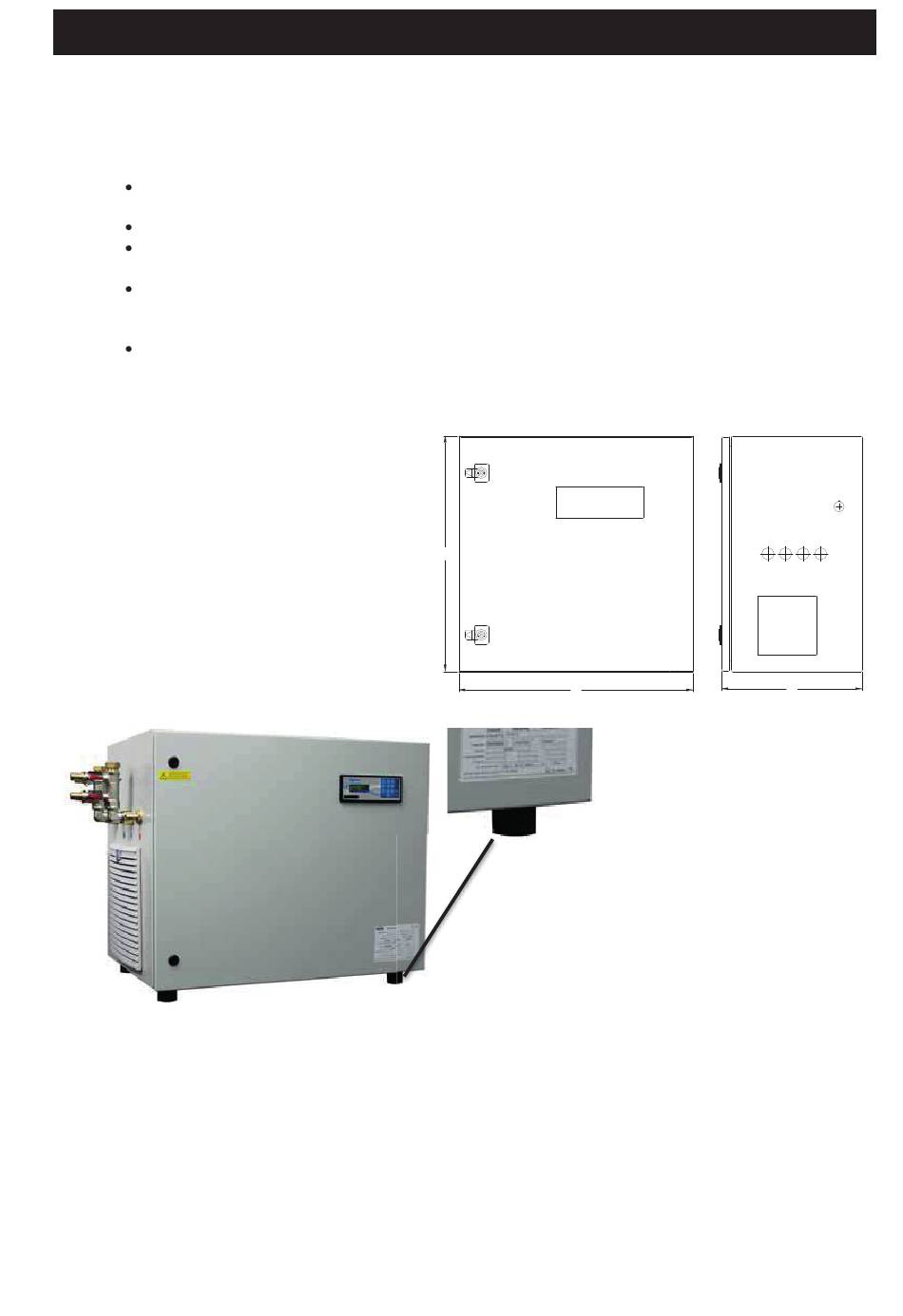

5.2 Montage de l'armoire métallique type 3
Données techniques
Classe de protection :
Matériau : Tôle d'acier de 1,5 mm
peinture en poudre
Couleur : RAL 7032
Dimensions L x H x P [mm] :
800 x 675 x 500
5 Montage de l'armoire de pilotage interne
IP44
H
B
L'arm L'armoire électrique est équipée de silentblocs pré-
monté montés. Pour son installation, il faut veiller à ce que
l'empl l'emplacement soit robuste (table p. ex.), horizontal et
plan. A plan. Aucune fixation supplémentaire n'est néces-
saire.
45 / 112
