7 Verlegen der Luftschläuche
7.1 Anschließen der Luftschläuche
Die Belüftungseinrichtung und die Druckluftheber müssen an die Ventilleiste im Schaltschrank ange-
schlossen werden.
Beim Anschließen ist darauf zu achten, dass die Schläuche an die richtigen Tüllen befestigt werden. Um
Verwechslungen zu vermeiden, wurden die Heber und die Fallleitung der Belüftung im Behälter sowie die
vier Tüllen am Schaltschrank farbig gekennzeichnet:
roter Beschickungsheber
Edelstahl Belüftung
schwarzer Ablaufheber
grauer Überschussschlammheber
Es sind grundsätzlich die Anschlüsse mit gleichen Farben miteinander zu verbinden und mit Schlauch-
bindern zu fixieren. Schläuche in den entsprechenden Farben sind lieferbar.
7.2

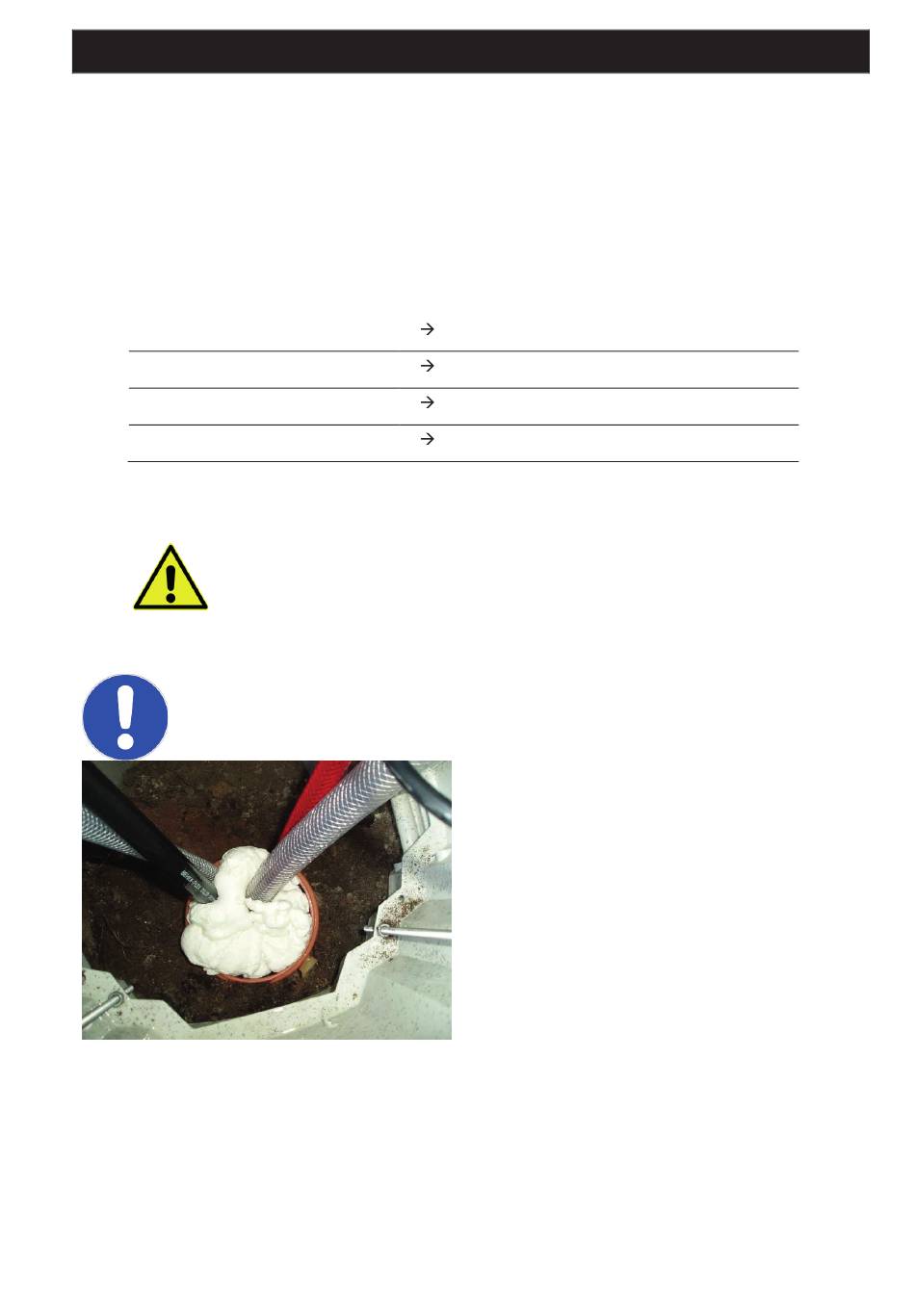

Leerrohrverschluss mit PU-Schaum

7 Verlegen der Luftschläuche
Nachdem die Schläuche verlegt und angeschlossen wurden, muss das
Leerrohr verschlossen werden, um einen Gasaustausch zwischen Klär-
anlage und Umgebung des Schrankes zu vermeiden (Feuchtigkeit, Ge-
rüche).
Da beim Ausschäumen des Leerrohres mit PU-Schaum leicht undichte Stellen
auftreten können, wird die Verwendung des GRAF Leerrohrverschluss aus
PE-Schaum empfohlen.
15 / 112
roter Schlauch
blauer Schlauch
schwarzer Schlauch
weißer (transparenter) Schlauch
Die Schlauchoberflächen und Rohrwandungen
sind mit Wasser grob zu reinigen und leicht mit
Wasser zu benetzen.
Beim Ausschäumen ist darauf zu achten, dass
jeder der Schläuche beim Eintragen des PU-
Schaumes von allen Seiten bedeckt wird, zum
besseren Eintrag des Schaums und einer guten
Umhüllung der Schläuche sind diese beim Eintra-
gen des PU- Schaums leicht in Längsrichtung zu
bewegen.
