6.2.1

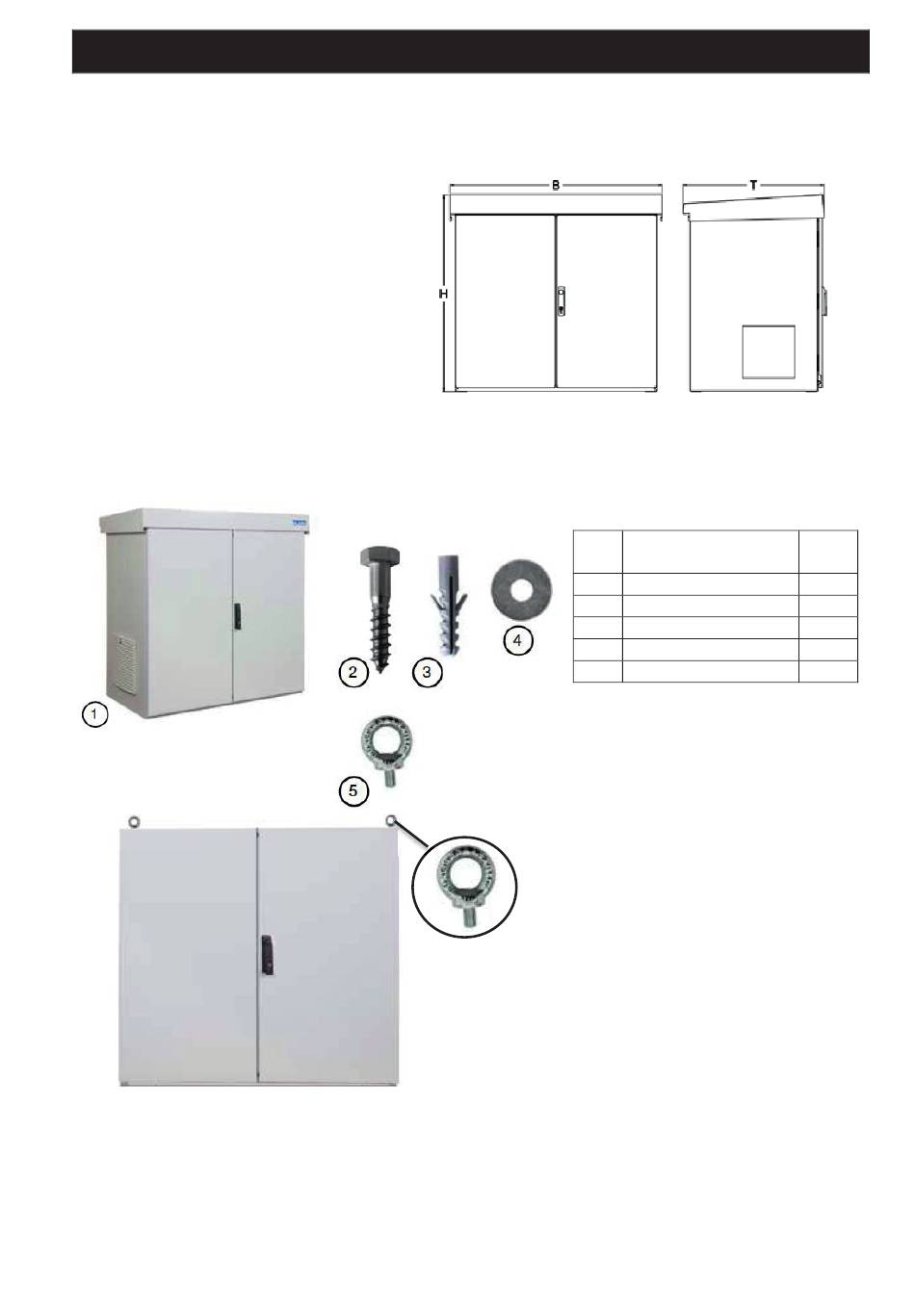

Montaggio dell'armadio elettrico esterno XL/XXL

Dati tecnici
Versione: IP44
Materiale: Lamiera di acciaio di
1,5 mm, verniciata a
polvere
Colore: RAL 7032
Dimensioni (L x H x P [mm])
XL: 1200 x 1110 x 800
XXL: 2000 x 1100 x 900
Fondazione: Fondazione piena a
cura del committen-
te
Fondazione e posa
6 Montaggio dell'armadio elettrico esterno
N°
1
2
3
4
5
Per la posa dell'armadio vengono
forniti 4 golfari M16. Prima di fissa-
re i golfari all'armadio rimuovere la
protezione antipioggia e i tappi in
polietilene dalle apposite aperture.
Dopo la posa reinserire i tappi in
polietilene e riavvitare la protezione
antipioggia. Fissare l'armadio elet-
trico alla fondazione con 4 viti M8
(incluse nella fornitura).
85 / 112
Pezzo
Armadio metallico
Vite M8
Tassello M10
Rondella
Golfaro M16
Qua
ntità
1
4
4
4
4
