5 Montaje del armario eléctrico interior
5.1 Selección de la ubicación
Al seleccionar la ubicación del armario eléctrico, se debe tener en cuenta lo siguiente:
Para evitar inundaciones y el flujo constante de agua en la salida de agua sin presión en caso
de accidente, la altura debe estar por encima del nivel de agua más alto posible en el depósito.
¡El funcionamiento produce ruido! El compresor de aire en funcionamiento genera un ruido
continuo de mayor duración.
El armario de la máquina requiere una conexión de alimentación con fusibles por separado (16
amperios, lento). La conexión a la red eléctrica sirve como dispositivo de desconexión de la
red y debe ser fácilmente accesible en todo momento. Los consumidores de corriente adicio-
nales en el mismo fusible pueden interferir con el funcionamiento.
El armario de máquinas debe ubicarse en un lugar seco, fresco y bien ventilado. El armario y,
en particular, las aperturas de ventilación y el interruptor principal no deben estar tapados, es
decir, se debe poder acceder a ellos fácilmente para los trabajos de mantenimiento.
Las mangueras de aire no deben tener una longitud superior a 20 metros.
5.2

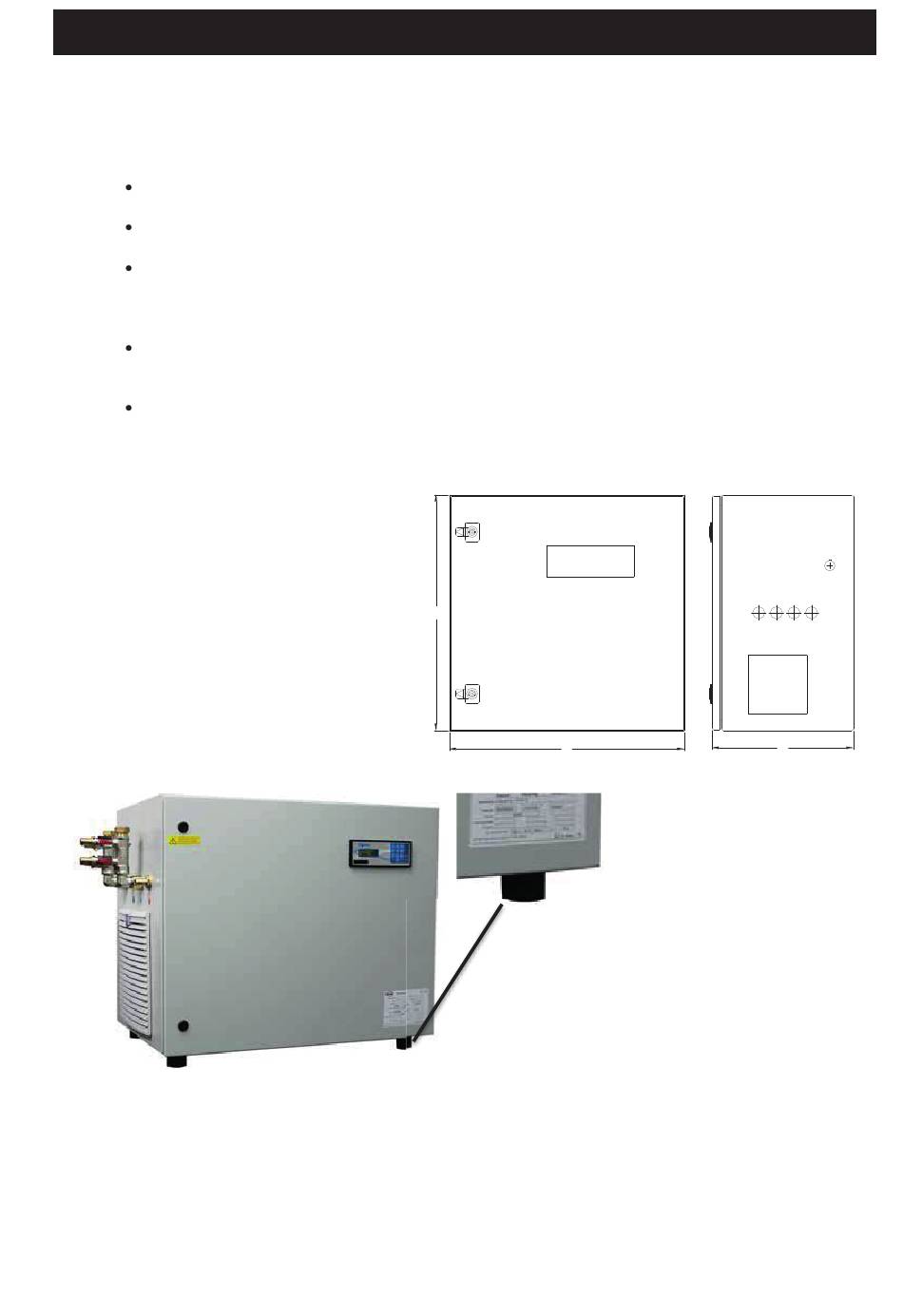

Montaje del armario de acero tipo 3

Datos técnicos
Grado de protección: IP44
Material: Chapa de acero de
1,5 mm,
lacada en polvo
Color: RAL 7032
Dimensiones ancho x alto x fondo
[mm]:
800 x 675 x 500
5 Montaje del armario eléctrico interior
H
63 / 112
B
El arm El armario de conexiones se suministra ya con los
topes topes de caucho-metal premontados. Durante la
instala instalación, compruebe que el área de apoyo sea
establ estable (por ejemplo, una mesa), horizontal y nive-
lada. No es necesaria ninguna fijación adicional.
