6.

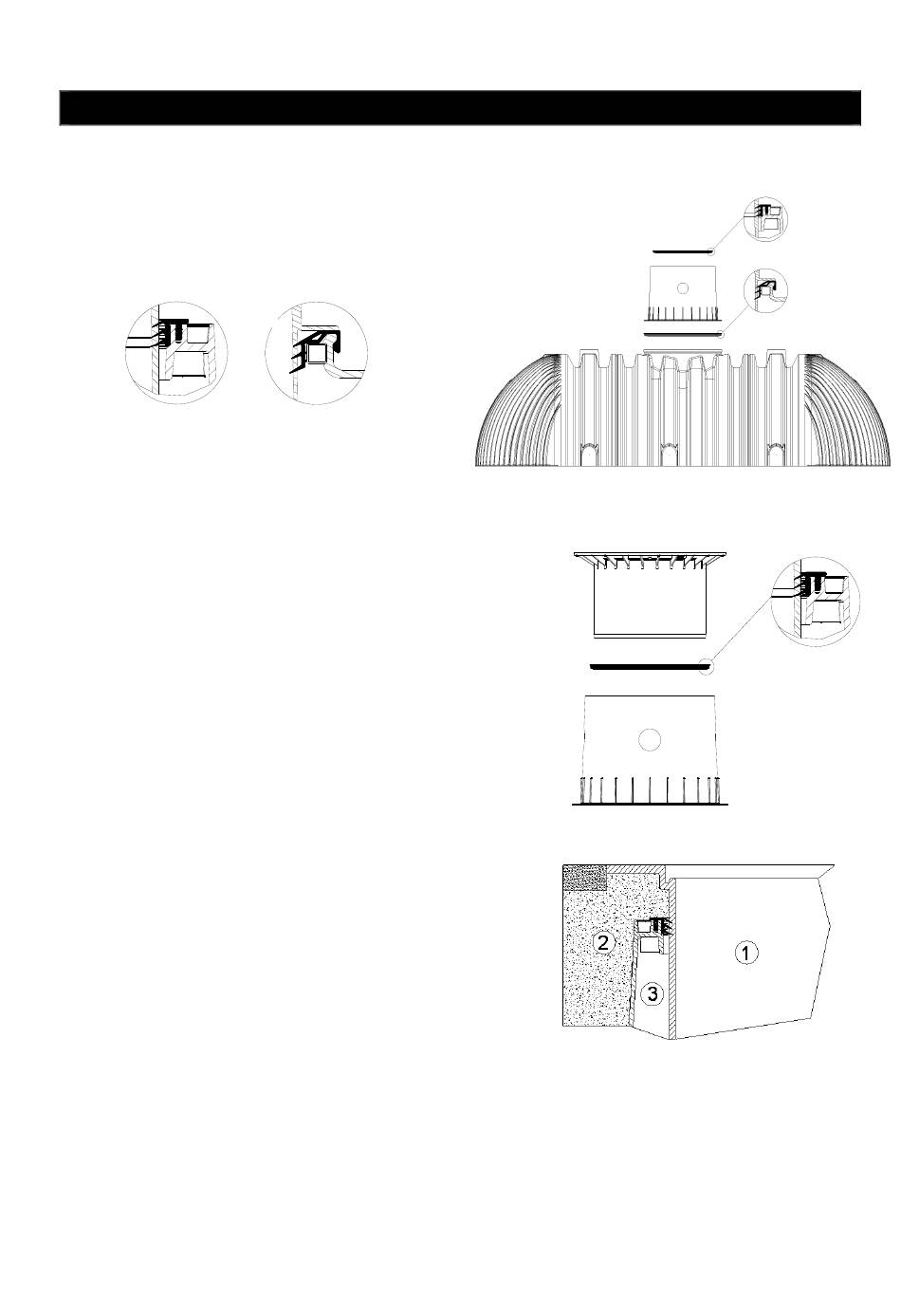

6.1 Montage du dôme
Placer le joint d'étanchéité livré avec le dôme dans
la rainure du trou d'homme de la cuve (B). Le
dôme est orientable selon les arrivées de tuyaux.
Veillez également au bon positionnement du joint
placé sur le dessus du dôme(A) (prémonté).
A
6.2 Montage de la rehausse télescopique
La rehausse télescopique permet un ajustement facile et pré-
cis de la cuve par rapport au niveau du sol, pour un recouvre-
ment compris entre 750mm et 1050mm.
Montage : placer le joint d'étanchéité comme indiqué ci-
dessus. Enduire généreusement les lèvres du joint avec de la
graisse blanche, ne pas utiliser de graisse à base d'huile mi-
nérale, trop agressive pour le joint. Enduire également de
graisse blanche la rehausse télescopique, glisser celle-ci dans
le dôme de la cuve et ajuster la hauteur au niveau du sol.
6.3 Rehausse télescopique passage piétons
Attention : pour éviter un transfert de charge trop important sur
la cuve, remblayer le pourtour de la rehausse

de gravier rond granulométrie max. 8/16 ou approchant
compactées régulièrement. Veiller alors à ne pas abîmer ni le

dôme ni la rehausse télescopique. Poser le couvercle sur la
rehausse et verrouiller solidement (sécurité enfants).
Serrer vis et boulons de façon qu'un enfant ne puisse pas
les ouvrir !
Montage du dôme et de la rehausse télescopique
B
mail@graf.info
www.graf.info

par couches
29 / 40
