90°

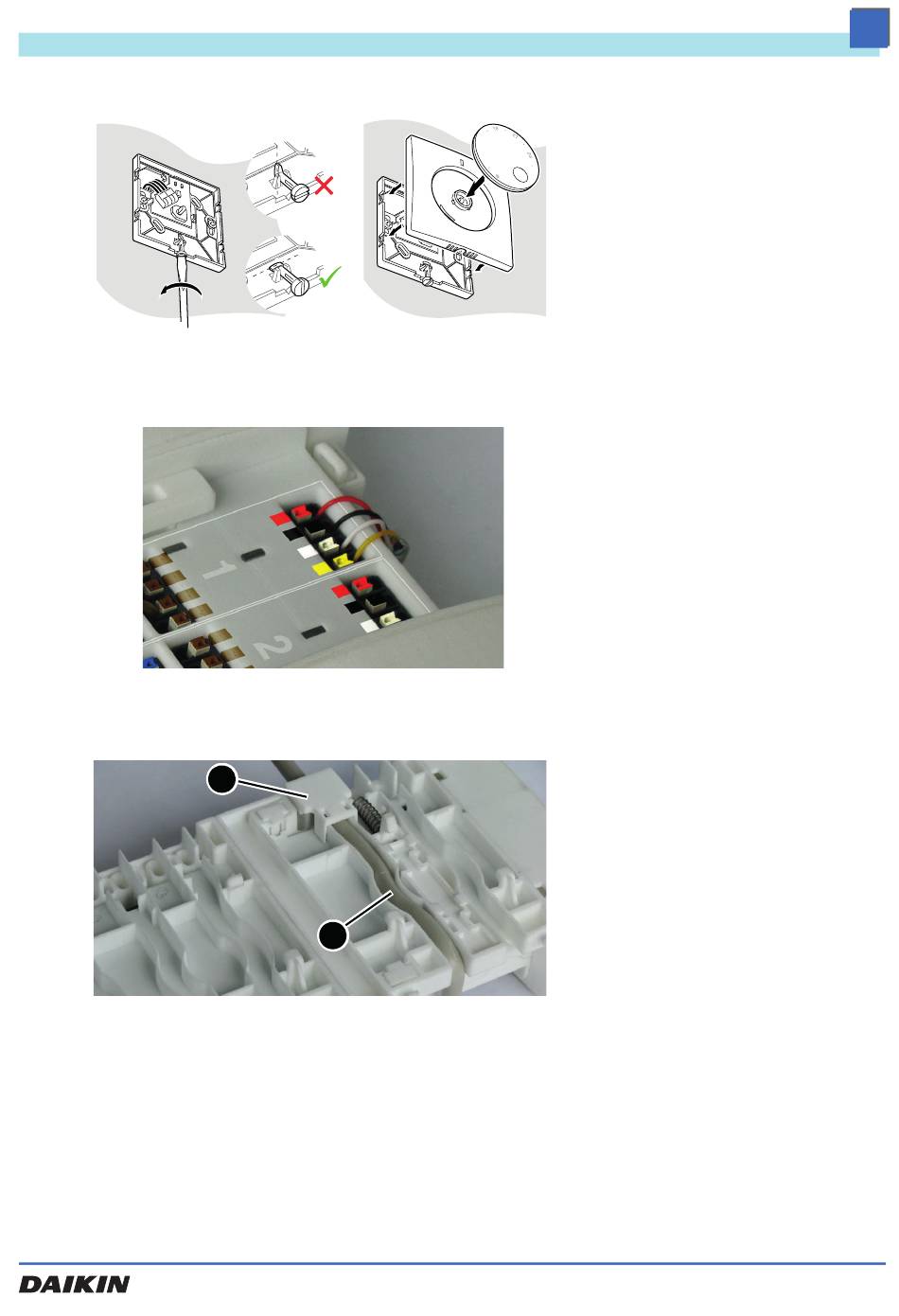

Bild 5-13: Zusammenbau Gehäuseoberteil
Bild 5-14: Raumregler Draht anschließen
A
Bild 5-15: Kabel verlegen
RoCon UFH
Montage
B
6. Drehen Sie die Nocken-
schraube am Raumregler mit
einem Schraubendreher um
90° gegen den Uhrzeiger-
sinn.
7. Setzen Sie das Gehäuse-
Oberteil und den Drehknopf
wieder ein.
8. Schließen Sie die Kabel-
Adern des Raumreglers an
den Klemmen des zugehöri-
gen Heizkreises am Produkt
farbgleich an.
9. Verlegen Sie das Kabel auf
der Rückseite des Produkts
in der Kabelführung (B).
10. Fixieren Sie das Kabel des
Raumreglers und das Kabel
des Thermischen Stellan-
triebs mit der Kabelklemme
(A).
11. Verfahren Sie mit allen weite-
ren Kabeln gleich.
