5.3.2 Anschlussschema bei mehreren Produkten
B M 1
A
L
N
F P
L
N
E P
A. Obergeschoss
B. Erdgeschoss
C. Untergeschoss

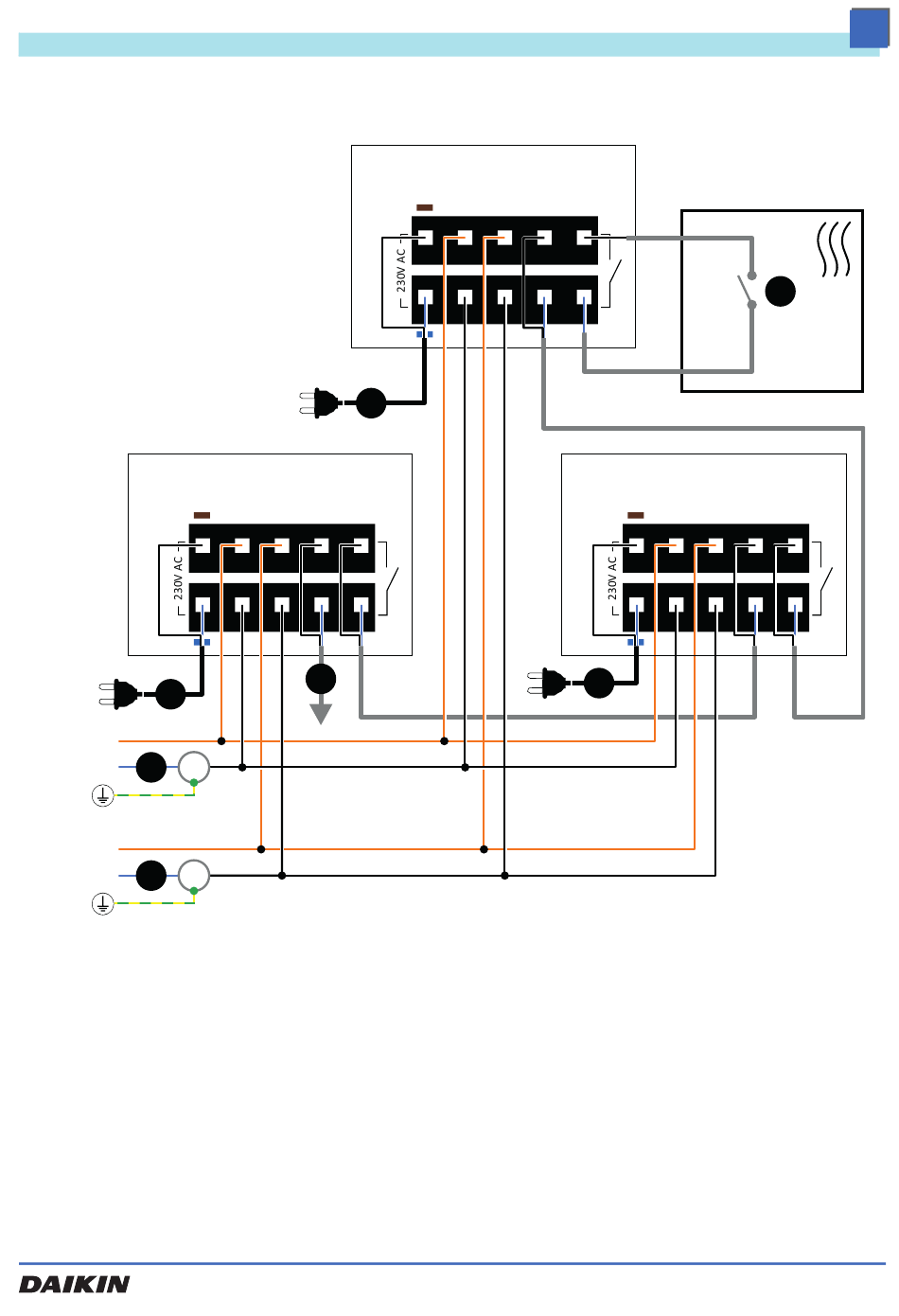

Bild 5-8: Anschlussschema für Kaskadierungs-Beispiel
Montage
BM3
A
Pump
Heat/Cool
Relays
Heat Cool Out In
C
RoCon UFH
Pump
Heat/Cool
Relays
Heat Cool Out In
B M 2
A
D. Heizung
E. Pumpe Kühlen
max. AC 250 V, 3 A
F. Pumpe Heizen
max. AC 250 V, 3 A
B
Pump
Heat/Cool
Relays
Heat Cool Out In
DE
28
