4.2 Sommario
Modulo base RoCon UFH-BM

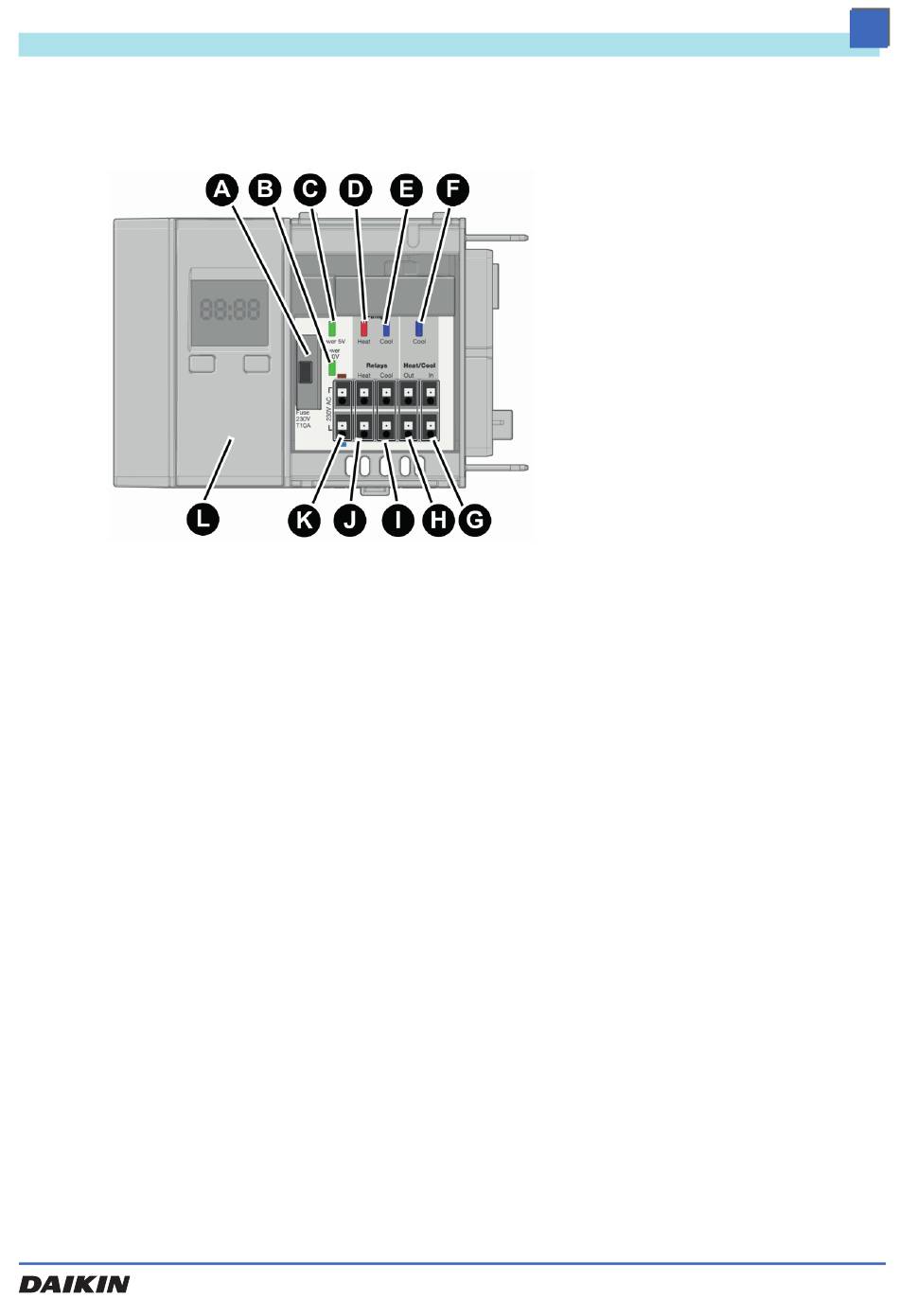

Fig. 4-1: Vista frontale modulo base
Descrizione del prodotto
RoCon UFH
A. Vano fusibili
B. Tensione di rete presente
(LED verde)
C. Tensione 5 V presente (LED
verde)
D. Pompa riscaldamento (LED
rosso)
E. Pompa raffreddamento (LED
blu)
F. Raffreddamento (LED blu)
G. Ingresso commutazione
riscaldamento/raffredda-
mento
H. Uscita a cascata relè riscal-
damento/raffreddamento
I. Contatto relè pompa raffred-
damento
J. Contatto relè pompa riscal-
damento
K. Tensione di rete 230 V AC
L. Modulo orologio (opzionale)
IT
9
