90°

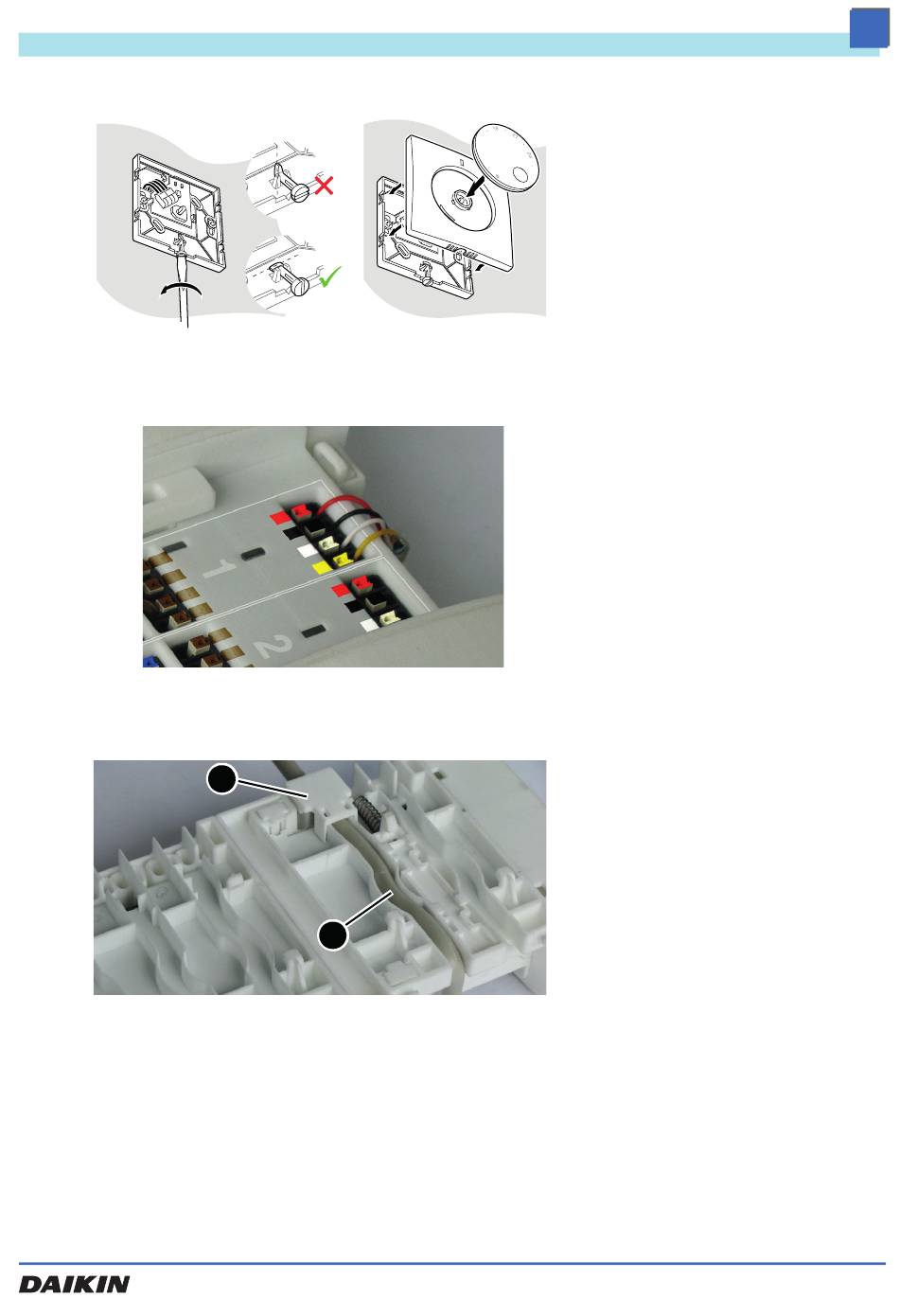

Fig. 5-13: Assemblaggio della parte superiore del corpo
Fig. 5-14: Collegamento del regolatore locale a filo
A
Fig. 5-15: Posa del cavo
RoCon UFH
Installazione
B
6. Girare la vite a camma del
regolatore locale di 90° in
senso antiorario con un cac-
ciavite.
7. Rimontare la parte superiore
del corpo e la manopola.
8. Collegare i fili del cavo del
regolatore locale ai morsetti
dello stesso colore del rela-
tivo circuito di riscaldamento
sul prodotto.
9. Posare il cavo sul retro del
prodotto inserendolo nel pas-
saggio per il cavo (B).
10. Fissare il cavo del regolatore
locale e il cavo dell'attuatore
termico con il morsetto per
cavi (A).
11. Procedere allo stesso modo
con tutti gli altri cavi.
IT
32
