Montage du produit
1. À l'aide d'un tournevis, tourner la vis à ergot du thermostat d'ambiance de 90°
dans le sens horaire.
2. Il est alors possible de soulever et de retirer le bouton rotatif.
3. Retirer la partie supérieure du boîtier.

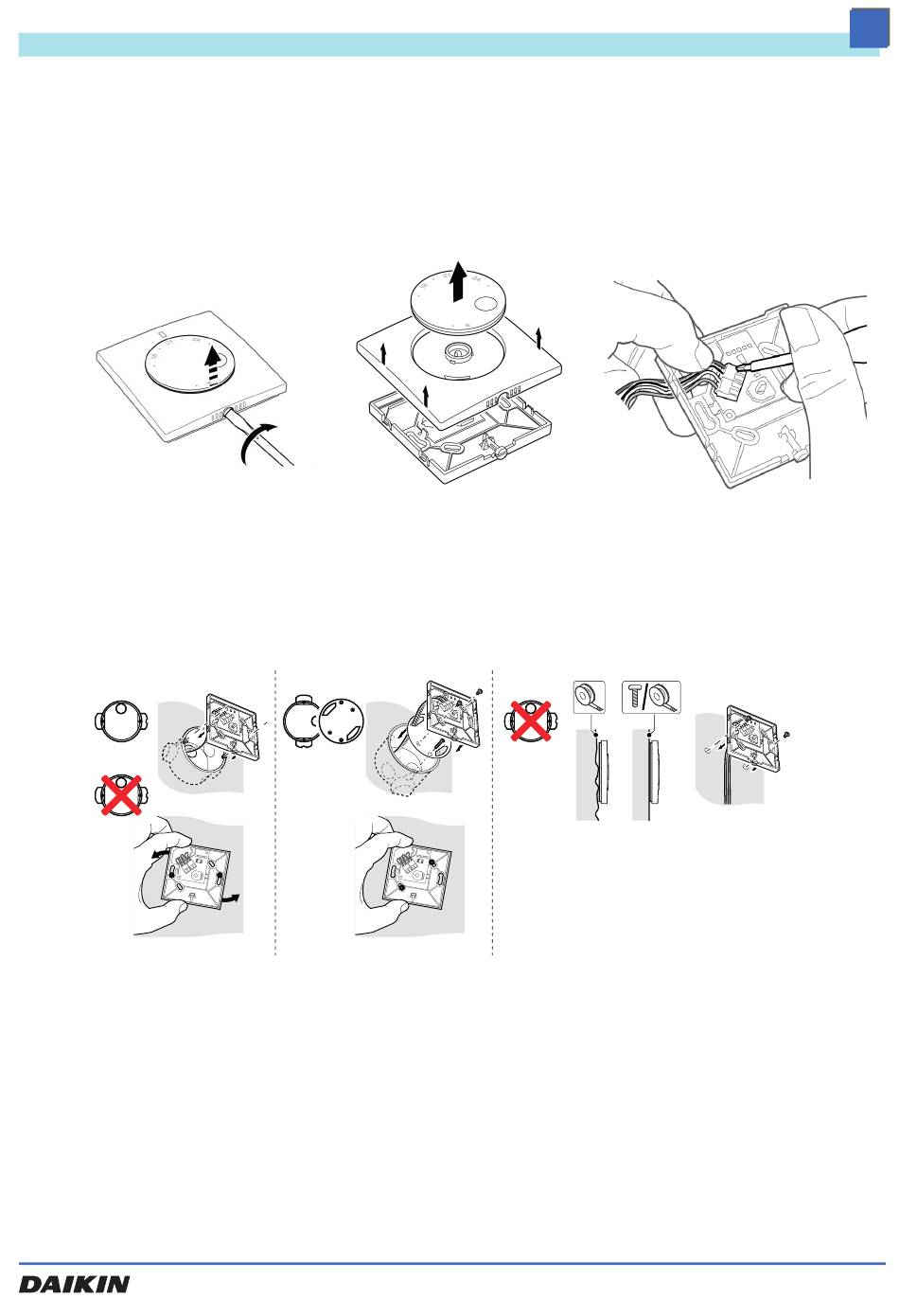

Fig. 5-11: Raccordement électrique des thermostats d'ambiance
4. Raccorder les fils conducteurs des câbles aux bornes du thermostat d'ambiance
en faisant correspondre les couleurs.
5. Monter le thermostat d'ambiance.
A
C
A : Montage sur une prise à l'horizontale.
B : Montage sur une prise à la verticale à l'aide de la plaque d'adaptation.
C : Montage directement sur le mur.
Si le mur n'est pas lisse, coller le produit à l'aide des points collants joints à la
livraison.
Si le mur est lisse, visser ou coller le produit.
Fig. 5-12: Montage mural du thermostat d'ambiance
