Regolazioni Servo - Blade AH-64 Apache Manuel D'utilisation

L'attuale valore di sensibilità del parametro selezionato, viene
indicato sulla schermata Flight Log e dalla inclinazione del piatto
(in avanti o indietro), come indicato nella tabella qui a destra.
Muovere lo stick del ciclico in avanti o indietro per regolare il
valore di sensibilità. Spostando lo stick in avanti si aumenta il
valore di sensibilità, mentre muovendolo indietro si riduce.
È sempre meglio regolare una sensibilità per volta. Fare delle
regolazioni di piccola entità (5% o meno) e provare il modello in
volo per valutare le regolazioni fatte.
Se si vuole riportare l'attuale valore di sensibilità al valore di
default del 100%, tenere lo stick del timone completamente a
destra per un secondo. Il piatto si livella sull'asse del beccheg-
gio, indicando l'impostazione della sensibilità al 100%.

Regolazioni Servo

Il elicottero è stato regolato in fabbrica e con la prova in
volo. La regolazione dei servi è necessaria solo in partico-
lari circostanze, come, ad esempio, dopo un incidente o nel
caso si debba cambiare un servo o i rinvii.
Entrare nella modalità di regolazione dei servi
1. Abbassare completamente lo stick del motore.
2. Accendere il trasmettitore.
3. Installare la batteria di bordo sull'elicottero, fi ssandola
con la fascetta a strappo.
4. Collegare il connettore della batteria all'ESC.
5. Mettere l'elicottero su di una superfi cie piana e lasciarlo
fermo fi nché il LED arancio del ricevitore non si accende
fi sso, indicando che l'inizializzazione è terminata.

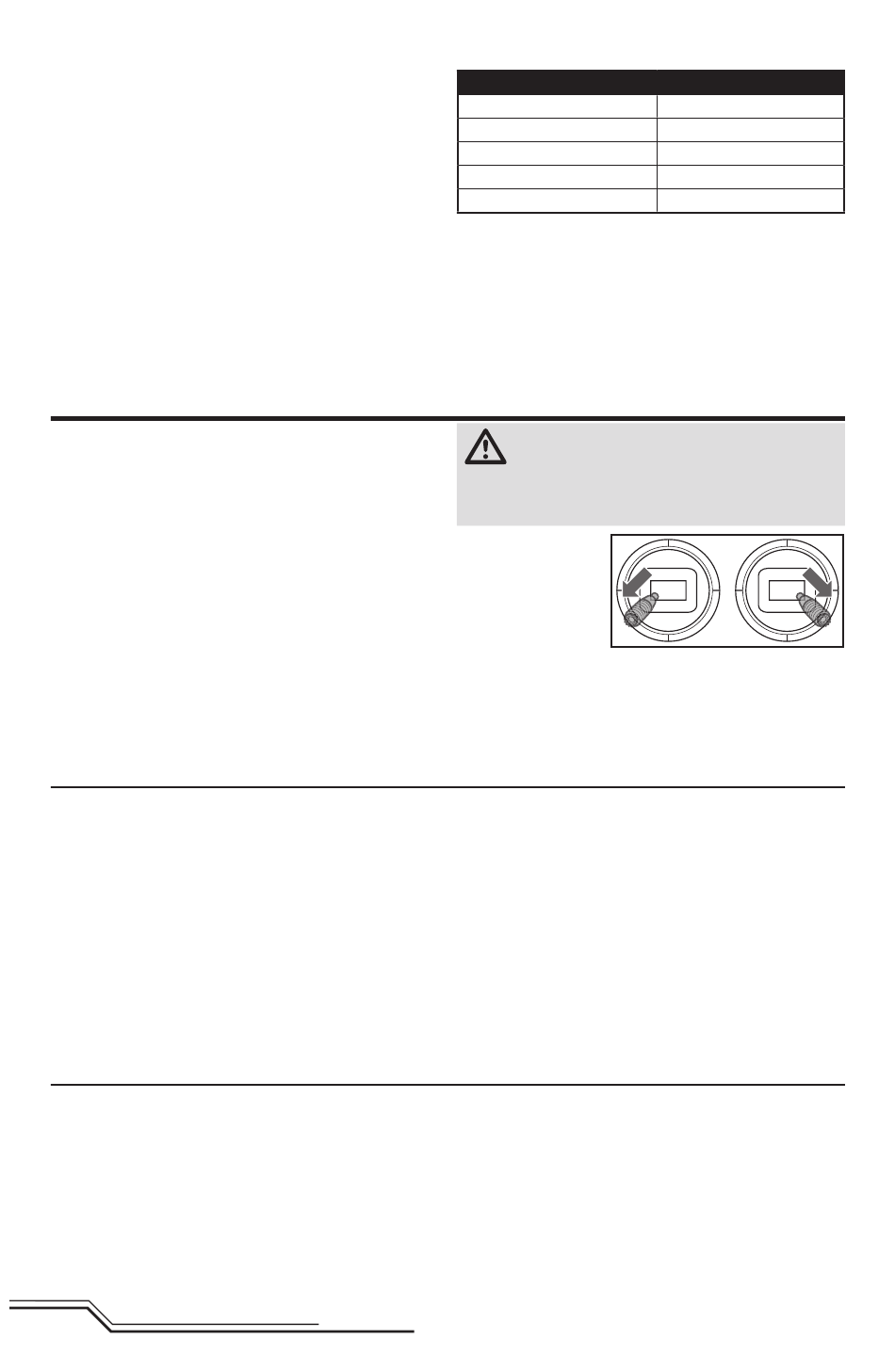

6. Portare lo stick di sinistra in basso a sinistra e lo stick
di destra in basso a destra e mantenerli in questa
posizione, come illustrato.
Regolazione del punto neutro dei servi
Con il modello nella modalità di regolazione dei servi, i
comandi provenienti dagli stick e dal giroscopio sono disa-
bilitati e i servi sono fi ssi nella posizione neutra. Verifi care
che le squadrette dei servi siano perpendicolari ai servi.
• Se le squadrette sono perpendicolari ai servi, non è
necessario fare regolazioni. Quindi si può uscire da
questa modalità (Exit Servo Adjustment Mode).
• Se una o più squadrette dei servi non è perpendicolare
al servo stesso, continuare la procedura di regolazione.
Guardando i servi del piatto oscillante, dare comando del
ciclico a destra e rilasciare. Uno dei servi avrà un sussulto,
indicando quello selezionato. Premere il ciclico a destra e
rilasciare fi nché si trova il servo che deve essere regolato.
Livellamento del piatto oscillante
Prima di salvare le regolazioni fatte e uscire dalla modalità
di regolazione del servo, verifi care che il piatto oscillante
sia livellato e che entrambe le pale del rotore principale
siano a 0 gradi. Se così non fosse, regolare i rinvii meccani-
ci secondo necessità.
1. Abbassare completamente lo stick del motore e
rilasciare gli stick.
2. Tenere premuto l'interruttore I fi nché i servi del piatto
si muovono.
IT
Posizione del piatto
Completamente indietro
50% indietro
Avanti e indietro livellati
50% in avanti
Completamente in avanti
Memorizzare le regolazioni della sensibilità
1. Abbassare completamente lo stick del motore e rilasciare
gli stick.
2. Tenere premuto l'interruttore I fi nché i servi del piatto non
si muovono.
3. Rilasciare l'interruttore I per salvare le regolazioni di
sensibilità.
4. Ricollegare il motore all'ESC. Il modello adesso è pronto per
il volo.
AVVERTENZA: per motivi di sicurezza bisogna
sempre scollegare i fi li del motore dal'ESC prima
di procedere con i passi seguenti. Dopo aver terminato le
regolazioni, ricollegare i fi li del motore all'ESC prima di far
volare il modello.
7. Tenere premuto il
tasto Bind/Panic
fi nché non si
muovono i servi
del piatto.
8. Rilasciare gli stick e il tasto Bind/Panic. Adesso il
modello si trova nella modalità di regolazione dei servi
(Servo Adjustment Mode).
9. Procedere nelle regolazioni dei servi per fare i cambia-
menti desiderati.
Una volta scelto il servo da regolare, muovere lo stick del
ciclico avanti o indietro per regolare la posizione neutra del
servo nella direzione desiderata.
Se si vuole riportare il servo in oggetto alla posizione neutra
di default, tenere lo stick del timone completamente a
destra per 1 secondo.
Il campo di regolazione è limitato. Se non si riesce a porta-
re la squadretta perpendicolare al servo, bisogna riportare il
servo alla posizione neutra di default, togliere la squadretta
e rimetterla cercando di trovare la posizione più perpendi-
colare possibile. Adesso si può regolare la posizione neutra
del servo usando il movimento avanti/indietro dello stick
del ciclico.
3. Rilasciare l'interruttore I per salvare le regolazioni dei
servi.
4. Ricollegare il motore all'ESC. Il modello adesso è pronto
per il volo.
Tutte le regolazioni vengono memorizzate internamente
così che vengono richiamate tutte le volte che si inizializza
il modello.
72
Valore di sensibilità
0%
50%
100%
150%
200%
