Paramétrage de servo du Blade 360 CFX 3S
Votre Blade Trio 360 CFX 3S a été réglé et testé en usine. Le réglage du neutre des
servos est nécessaire que dans certaines circonstances comme après un crash ou
le remplacement d'un servo ou de sa tringlerie.
AVERTISSEMENT: Pour votre sécurité, déconnectez toujours les câbles reli-
ant le moteur au contrôleur avant d'effectuer les étapes suivantes. Après avoir
terminé les ajustements, reconnectez les câbles du moteur et du contrôleur avant
d'effectuer le vol.
Accès au Mode réglage du neutre des servos
Utilisateurs de DX6, DX6e et DX6i:
1. Baissez le manche des gaz à fond.
2. Mettez l'émetteur sous tension.
3. Installez la batterie sur le châssis de l'hélicoptère, fixez-la à l'aide de la sangle
auto-agrippante.
4. Connectez la batterie au contrôleur.

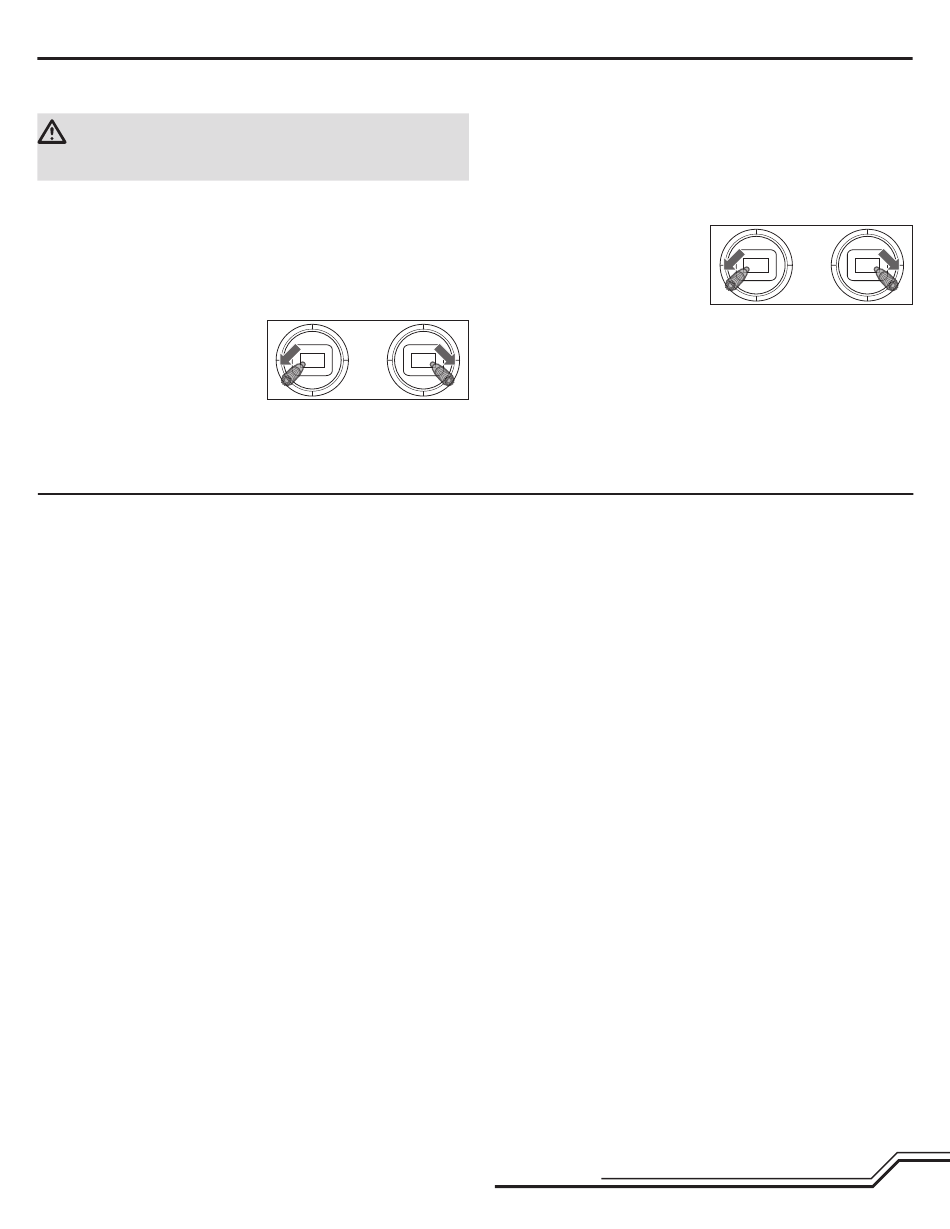

5. Avant la fin de l'initialisation, déplacez
et maintenez le manche gauche dans
le coin inférieur gauche et le manche
droit dans le coin inférieur droit
comme sur l'illustration.
6. Quand les servos du plateau cyclique bougent, vous êtes en mode Réglage du
neutre des servos.
7. Relâchez les manches et passez à la section Réglage du neutre des servos pour
effectuer les modifications.
Réglage du neutre des servos
Avec le modèle en mode Réglage du neutre des servos, les commandes et les
gyros sont désactivés et les servos sont maintenus au neutre. Contrôlez la position
des bras de servos, ils doivent être à la perpendiculaire des servos.
• Si les bras sont à la perpendiculaire des servos, aucun réglage n'est nécessaire.
Quittez le mode Réglage du neutre des servos.
• Si un ou plusieurs bras de servos ne sont pas à la perpendiculaire des servos,
effectuez le réglage du neutre.
Tout en observant les servos du plateau cyclique, poussez sur le cyclique et
relâchez. L'un des servos fera un bond, indiquant lequel est sélectionné. Poussez
sur le cyclique et relâchez jusqu'à ce que le servo nécessitant des réglages change
de position. Une fois en mode Gain Adjustment (Réglage du gain), vous pouvez dé-
placer le manche cyclique vers l'avant et l'arrière pour sélectionner le paramètre de
gain que vous souhaitez régler. Tirez le manche vers l'arrière pour sélectionner le
paramètre suivant. Poussez le manche vers l'avant pour sélectionner le paramètre
précédent.
Une fois que le servo que vous voulez régler est sélectionné, déplacez le manche
du cyclique vers l'avant ou l'arrière pour régler le neutre du servo.
Si vous souhaitez réinitialiser la position du servo sélectionné, maintenez le man-
che du cyclique vers la droite durant 1 seconde.
L'amplitude de réglage est limitée. Si vous n'arrivez pas à positionner le bras à la
perpendiculaire du servo, vous devez réinitialiser sa position au neutre par défaut,
retirer son bras et le replacer le plus perpendiculairement possible au servo. Vous
pouvez maintenant affiner la position du neutre en déplaçant le manche du cyclique
vers l'avant ou l'arrière.
EN
Utilisateurs de DX7s, DX7 (G2), DX8, DX8 (G2), DX9, DX18 et DX20:
1. Baissez le manche des gaz à fond.
2. Mettez l'émetteur sous tension.
3. Installez la batterie sur le châssis de l'hélicoptère, fixez-la à l'aide de la sangle
auto-agrippante.
4. Connectez la batterie au contrôleur.
5. Placez l'hélicoptère sur une surface plane et laissez-le immobile jusqu'à la fin
de l'initialisation indiquée par l'allumage fixe de la DEL orange du récepteur.
6. Déplacez et maintenez le manche
gauche dans le coin inférieur gauche
et le manche droit dans le coin inféri-
eur droit comme sur l'illustration.
7. Maintenez appuyé le bouton affecta-
tion/panique jusqu'au mouvement des
servos du plateau cyclique.
8. Relâchez les manches et le bouton affectation/panique. Le modèle est mainten-
ant en mode Réglage du neutre des servos.
9. Passez à la section Réglage du neutre des servos pour effectuer les modifica-
.
tions
Alignement du plateau cyclique
Avant d'enregistrer vos réglages et de quitter le mode Réglage du neutre des
servos, contrôlez que le plateau cyclique est parfaitement à plat et que les pales
principales ont 0° d'incidence.
Si ce n'est pas le cas, ajustez les tringleries.
Enregistrement des réglages du neutre des servos
Utilisateurs de DX6, DX6e et DX6i:
1. Placez le manche des gaz en position basse et relâchez les manches.
2. Placez le manche d'anticouple à gauche et maintenez-le jusqu'au mouvement des servos.
3. Relâchez le manche d'anticouple pour enregistrer les ajustements des servos.
4. Reconnectez le moteur au contrôleur. Votre modèle est maintenant prêt pour le vol.
Utilisateurs de DX7s, DX7 (G2), DX8, DX8 (G2), DX9, DX18 et DX20:
5. Placez le manche des gaz en position basse et relâchez les manches.
6. Maintenez appuyé le bouton I jusqu'au mouvement des servos du plateau cyclique.
7. Relâchez le bouton I pour enregistrer les réglages de servo.
8. Reconnectez le moteur au contrôleur. Votre modèle est maintenant prêt pour le vol.
Tous les réglages sont enregistrés dans la mémoire interne et seront maintenus à
chaque initialisation du modèle.
