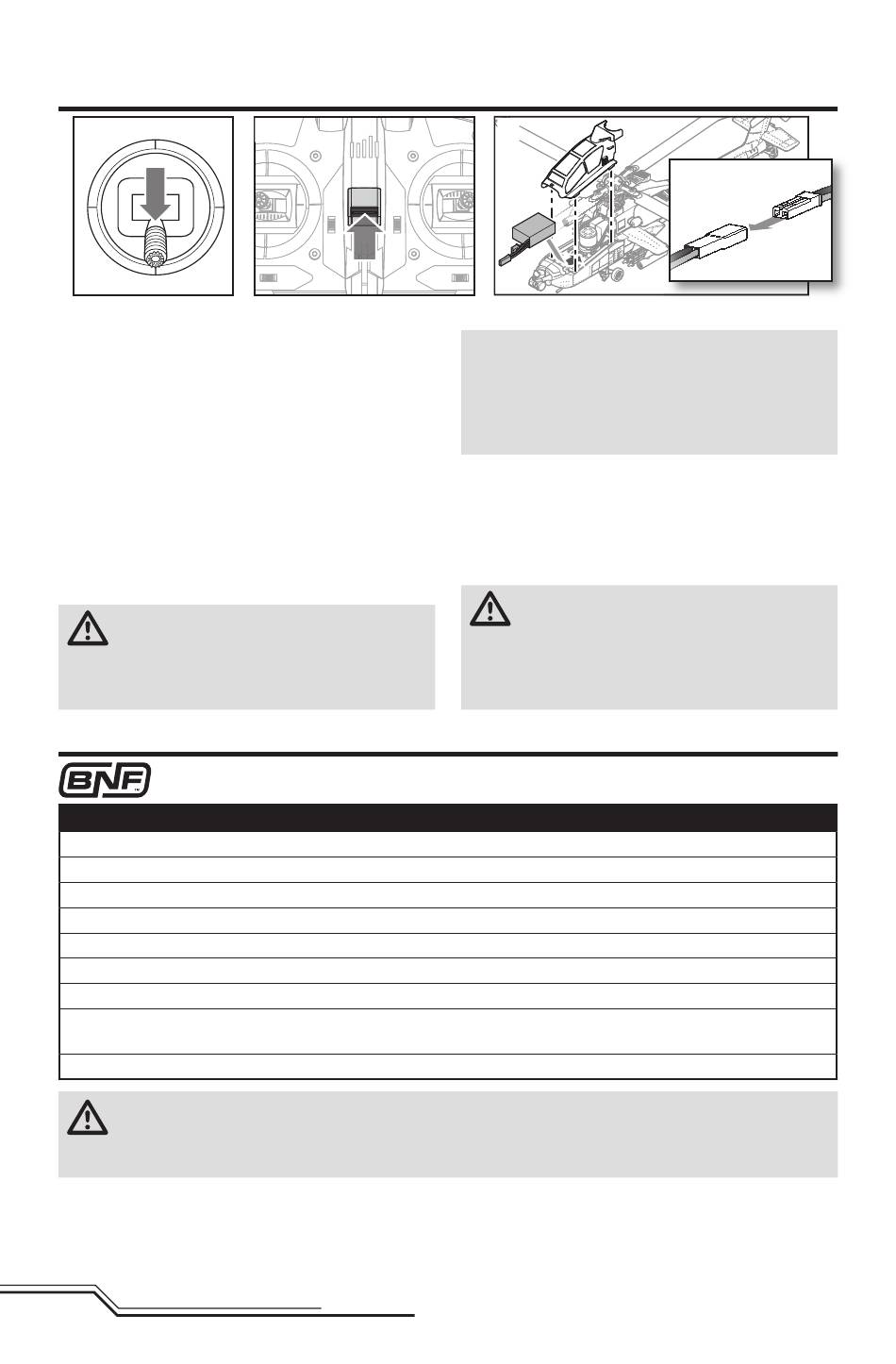

Installation de la batterie

1
1. Baissez le manche des gaz à fond.
2. Mettez l'émetteur sous tension.
3. Centrez tous les trims. Pour l'émetteur Spektrum DXe
inclus (seulement RTF), les trims sont centrés lorsque
vous entendez un bip aigu en appuyant sur le bouton
trim. Bougez le trim dans les deux directions jusqu'à
ce que vous entendiez le bip aigu.
4. Retirez le cockpit en le soulevant.
5. Insérez la batterie comme indiqué sur l'illustration, en
poussant les câbles moteur sur le côté, poussez vers
le bas puis en arrière jusqu'à ce qu'elle repose bien
à plat.
6. Branchez la prise de la batterie au contrôleur en
respectant la polarité.
ATTENTION: La connexion de la batterie à
un contrôleur en inversant la polarité peut
endommager le contrôleur, la batterie ou les deux.
Les dommages dus à une mauvaise connexion de la
batterie ne sont pas couverts par la garantie.
Aff ectation de l'émetteur et du récepteur
Pour affecter ou ré-affecter votre hélicoptère à l'émetteur de votre choix, veuillez suivre les
instructions suivantes.
Processus général d'aff ectation
1. Déconnectez la batterie de l'hélicoptère.
2. Référez-vous au tableau des paramètres de l'émetteur pour confi gurer votre émetteur.
3. Baissez le manche des gaz à fond. Mettez tous les trims au neutre.
4. Mettez l'émetteur hors tension et placez tous les interrupteurs en position 0. Placez le manche des gaz en position basse.
5. Insérez la prise Affectation (Bind) dans la rallonge du port BIND situé dans la trappe.
6. Connectez la batterie au contrôleur.
7. Placez l'émetteur en mode affectation en le mettant sous tension.
8. Relâchez le bouton/interrupteur d'affectation (BIND) au bout de 2 à 3 secondes. L'hélicoptère est affecté lorsque le
plateau cyclique répond aux mouvements des commandes.
9. Déconnectez la batterie de l'hélicoptère et mettez l'émetteur hors tension.
ATTENTION : Si vous utilisez un émetteur Futaba avec un module Spektrum DSM2/DSMX, il vous fau-
dra inverser la voie de la manette des gaz et effectuer à nouveau l'affectation. Référez-vous au manuel
d'utilisation du module Spektrum pour les instructions d'affectation et de sécurité failsafe. Référez-vous au manuel
d'utilisation de l'émetteur Futaba pour les instructions d'inversion de voie de la manette des gaz.
FR
2 3
7. Remettez le cockpit en place.
REMARQUE: Assurez-vous que les câbles de la bat-
terie et du contrôleur ne soient pas en contact avec le
moteur après installation. Cela peut entrainer l'usure
excessive du moteur ou créer un court-circuit et donc
le crash. Les dommages entraînés par un crash ne
sont pas couverts par la garantie.
8. Placez l'hélicoptère sur une surface plane et gardez-le
immobile jusqu'à l'émission de 2 bips, indiquant que
l'initialisation est réussie.
Si vous rencontrez des diffi cultés durant l'initialisation,
référerez-vous au guide de dépannage situé à la fi n du
manuel.
ATTENTION: Débranchez toujours la batterie
du modèle quand vous ne l'utilisez pas, afin
d'éviter une décharge trop importante. Des batteries
déchargées à un voltage inférieur à celui recommandé,
seront endommagées, elles perdront en performance et
pourront entraîner un risque d'incendie durant la charge.
