Vue Éclatée; Liste Des Pièces Détachées; Pièces Optionnelles - Blade AH-64 Apache Manuel D'utilisation

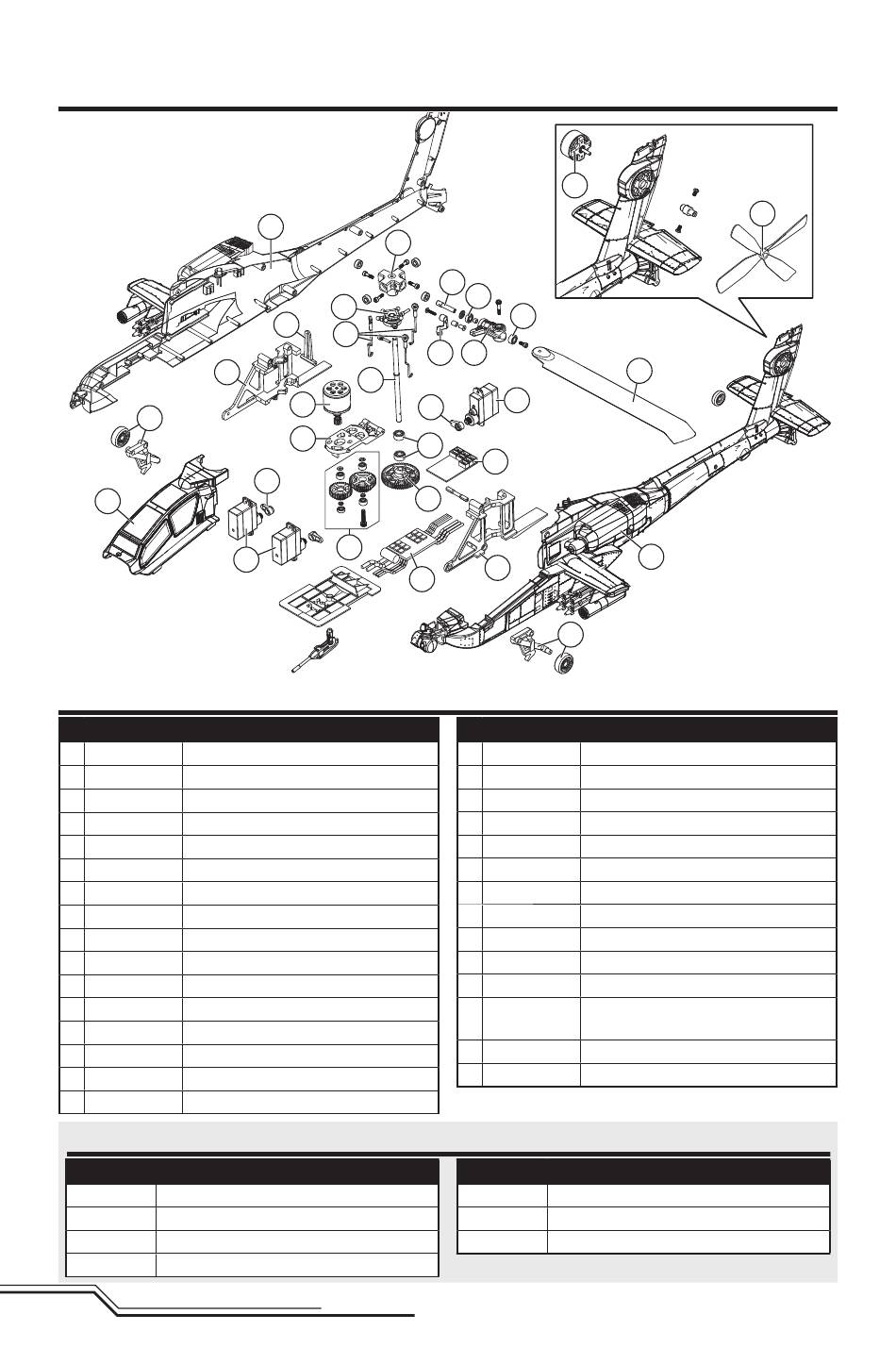

Vue éclatée
9
22
Liste des pièces détachées
Réf. pièce Description
BLH2500 Micro Apache AH-64, RTF
BLH2580 Micro Apache AH-64, BNF
1 BLH2501 Paire de pales principales
2 BLH2502 Tête de rotor principal
3 BLH2503 Axe de pieds de pale
4 BLH2504 Pieds de pales principales
5 BLH2505 Tringleries de tête rotor
6 BLH2506 Plateau cyclique
7 BLH2507 Roulement 2,5 x 6 x 1,8
8 BLH2508 Roulement 2,5 x 6 x 2,5
9 BLH2523 Set de train d'atterrissage: Apache
11 BLH2509 Roulement 3 x 7 x 3
12 BLH2510 Tringleries de servo
13 BLH2511 Axe principal
14 BLH2512 Châssis
15 BLH2513 Guide anti-rotation
Pièces optionnelles
Réf. pièce Description
Emetteur seul DX6i DSMX
Emetteur seul DX7s DSMX
Emetteur seul DX6 DSMX
Emetteur seul DX7 DSMX
FR
22
6
15
12
14
13
19
16
20
18
26
2
3
7
8
5 4
26
20
11
27
17
14
21
Réf. pièce
16 BLH2514
17 BLH2515
18 BLH2516
19 BLH2517
20 BLH2518
21 BLH2519
22 BLH2520
23 BLH2521
24 BLH2522
25 EFLB4002S30J Batterie Li-Po 2S 7,4V 400mA 30C Prise JST
26 SPMSH2060
27 SPMAR6335
EFLC3110
EFLC4000
Réf. pièce Description
Emetteur seul DX8 DSMX
Emetteur seul DX9 DSMX
Emetteur seul DX18 DSMX
56
23
1
22
9
Description
Support moteur
Couronne principale
Réducteur
Moteur principal Brushless
Set de bras de servo
Double contrôleur Brushless
Fuselage avec DEL
Moteur d'anticouple Brushless
Rotor d'anticouple
Servo Nanolite Ultra rapide pour hélico
Récepteur AR6335 6 voies AS3X,
format nanolite
Chargeur équilibreur Li-Po 2S 3S, 0.65A
Alimentation secteur 12VDC, 1.5A
24
