1. Courroie de tablier de
coupe avec flèche de
13 mm (1/2 po)
6. Desserrez le contre-écrou sur le tendeur.
7. Contrôlez le réglage du frein; voir
frein des lames (page
Réglage de la timonerie
d'engagement de la PDF
Le réglage de la timonerie d'engagement de la PDF
est situé sous le coin avant gauche du plancher
moteur.
1. Désengagez la PDF et serrez le frein de
stationnement.
2. Avant de quitter la position de conduite, coupez
le moteur, retirez la clé de contact et attendez
l'arrêt de toutes les pièces mobiles.
3. Engagez le levier de PDF.
4. Ajustez la longueur de la timonerie de sorte que
l'extrémité la plus basse du levier coudé passe
juste le renfort de support de l'essieu
45).

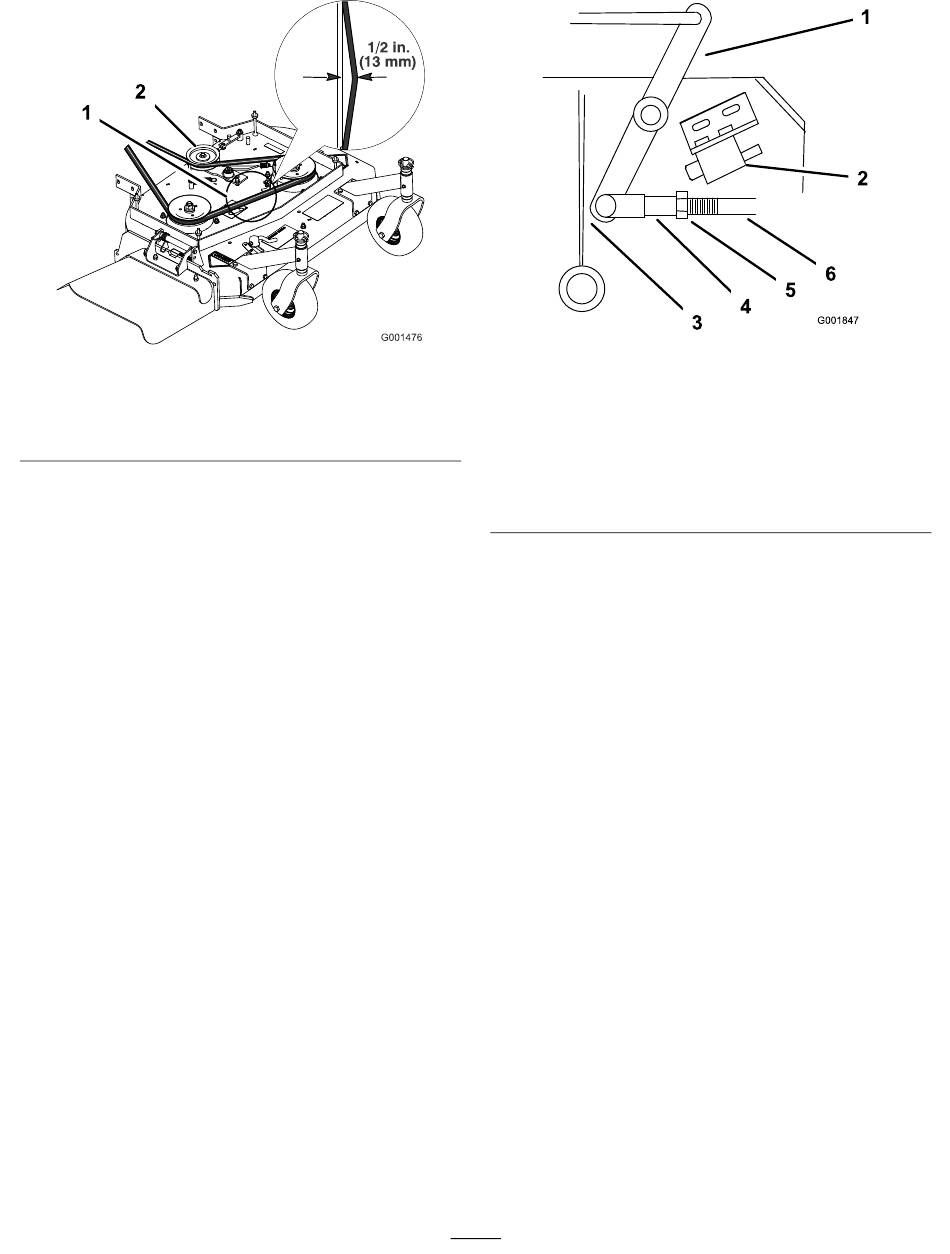

Figure 44
2. Poulie de tension
Réglage du
45).
(Figure
g001476
1. Levier coudé
2. Contacteur de sécurité
situé sous le plancher
moteur
3. Le levier coudé passe
juste le renfort quand la
PDF est engagée
5. Vérifiez que le bras d'assistance est en appui
contre la butée arrière sur le tablier
6. Poussez le levier de commande des lames
(PDF) à la position désengagée.
7. Le bras d'assistance doit toucher la butée avant
sur le tablier. Dans le cas contraire, réglez
le levier coudé pour le rapprocher du renfort
(Figure 46).
41
Figure 45
4. Chape
5. Écrou
6. Biellette du bras
d'assistance
(Figure
g001847
46).
