RIGEL 5

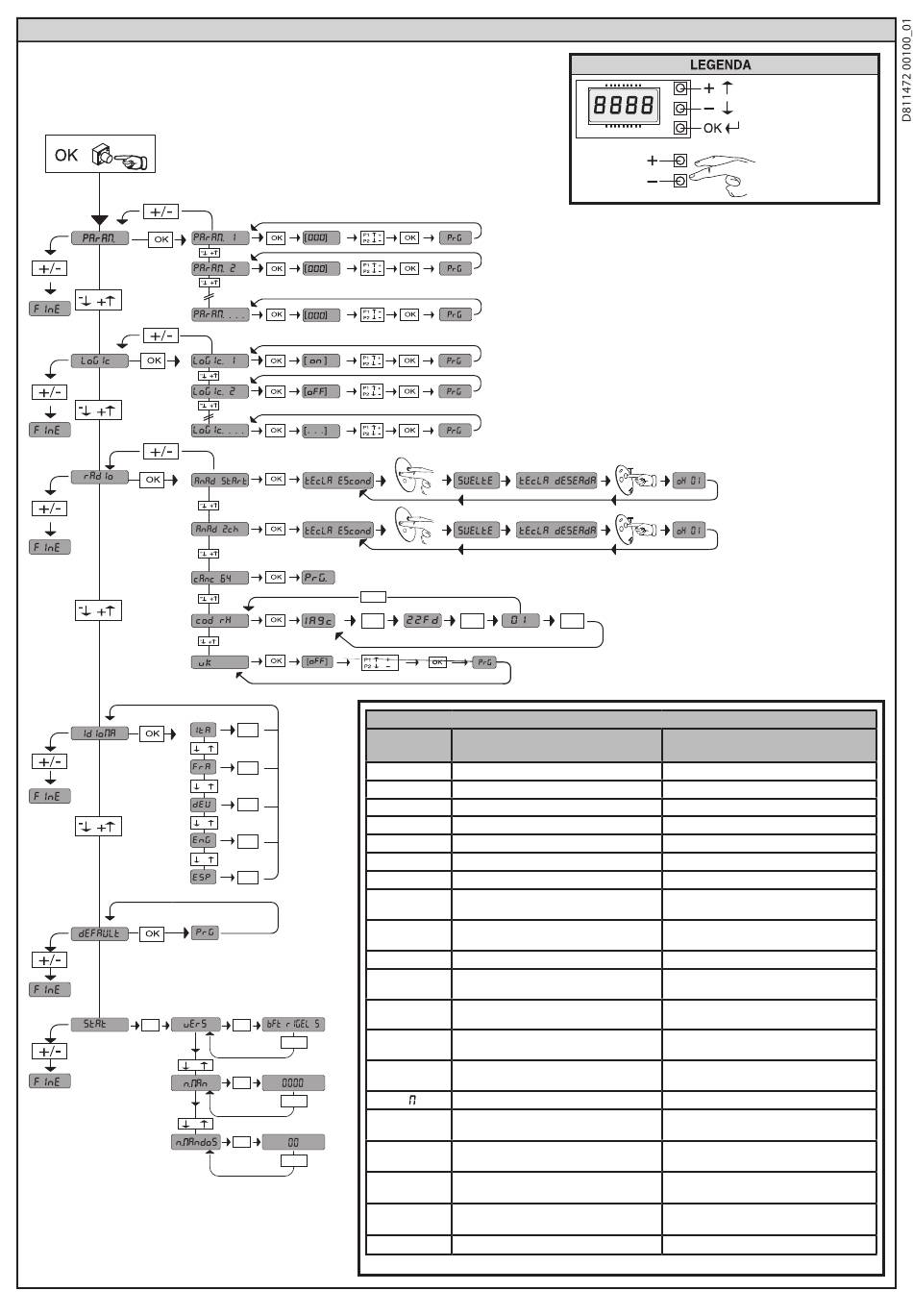

ACCESO A LOS MENUS Fig. 1
OK
- +
OK
- +
OK
- +
OK
- +
OK
Versión software central
OK
+/-
N° de maniobras totales (x 100)
OK
+/-
N° de radiomandos memorizados
OK
+/-
Véase MENÚ PARÁMETROS
Véase MENÚ LÓGICAS
Véase MENÚ RADIO
+/-
OK OK
DIAGNÓSTICO y SEÑALIZACIONES
CÓDIGO
DESCRIPCIÓN
DIAGNÓSTICO
activación de la entrada START EXTERIOR
stre
activación de la entrada START INTERIOR
stri
activación entrada PEATONAL
ped
activación entrada OPEN
open
activación entrada CLOSE
cls
activación entrada STOP
stop
activación entrada PHOT
phot
activación de la entrada FOTOCELULA EN
phop
FASE DE APERTURA
activación de la entrada FOTOCELULA EN
phcl
FASE DE CIERRE
attivazione ingresso COSTA SENSIBILE
bar
activación de la entrada FIN DE CARRERA
svc1
DE CIERRE DEL MOTOR 1
activación de la entrada FIN DE CARRE-
svo1
RA DE APERTURA DEL MOTOR 1
activación de la entrada FIN DE CARRERA
svc2
DE CIERRE DEL MOTOR 2
activación de la entrada FIN DE CARRE-
svo2
RA DE APERTURA DEL MOTOR 2
activación entrada TIME
ti e
desperfecto test fotocélulas
Er01
desperfecto test banda
Er02
desperfecto test fotocélulas en fase de
er03
apertura
desperfecto test fotocélulas en fase de
er04
cierre
Er1X * desperfecto hardware
* X = 0,1,...,9,A,B,C,D,E,F
OK
NOTAS
controle la conexión de las fotocélulas
y/o la configuración parámetros/lógicas
controle la conexión de la banda y/o la
configuración parámetros/lógicas
controle la conexión de las fotocélulas
y/o la configuración parámetros/lógicas
controle la conexión de las fotocélulas
y/o la configuración parámetros/lógicas
controle las conexiones al motor
Desplazar hacia arriba
Desplazar hacia abajo
Confirmación/
Encendido pantalla
Retorno al menú
principal
