RIGEL 5

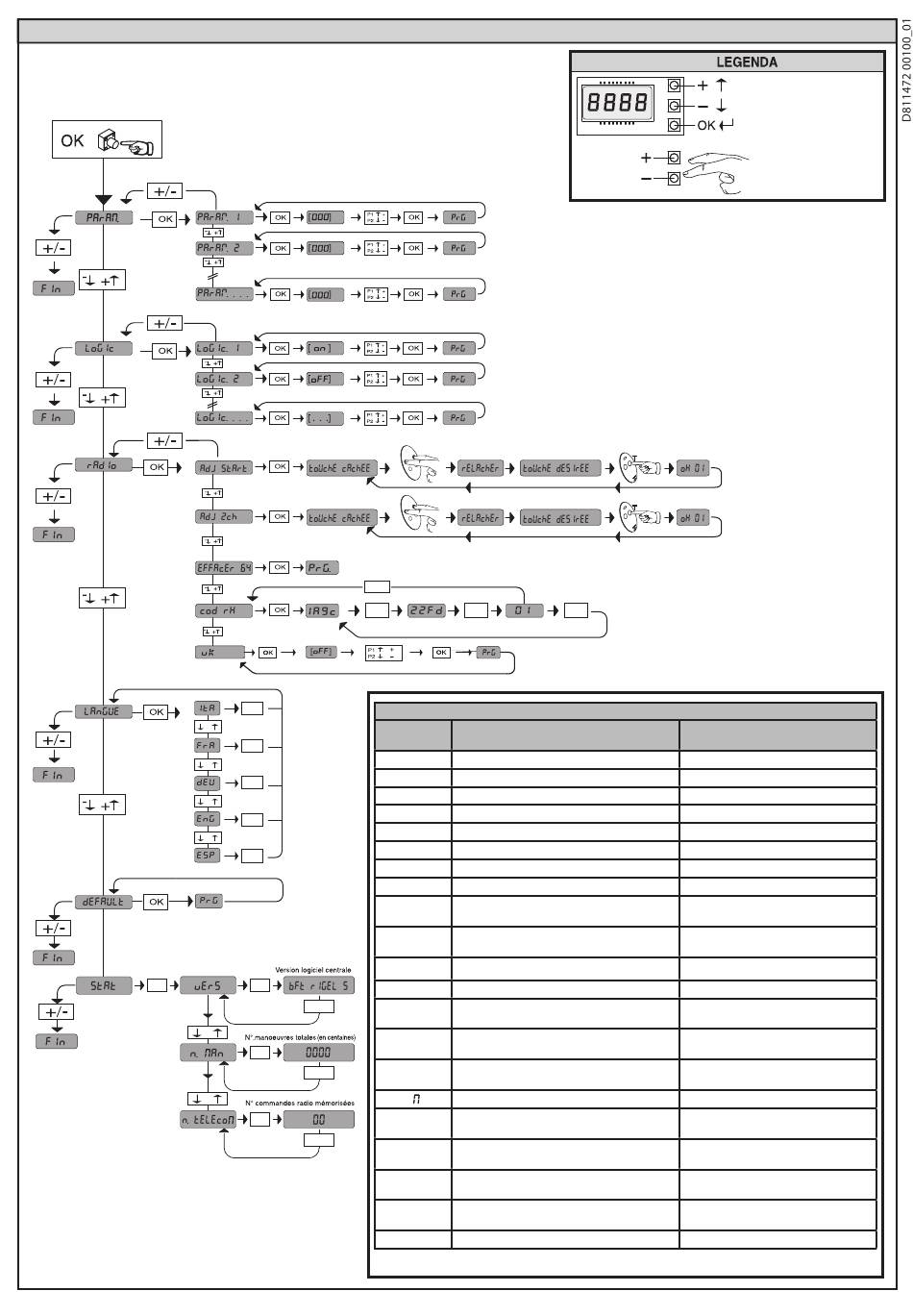

ACCES AUX MENUS Fig. 1
OK
- +
OK
- +
OK
- +
OK
- +
OK
OK
+/-
OK
+/-
OK
+/-
Voir MENU PARAMÈTRES
Voir MENU LOGIQUES
Voir MENU RADIO
+/-
OK OK
DIAGNOSTIC ET SIGNALISATIONS
CODE DE
DESCRIPTION
DIAGNOSTIC
activation entrée piétons
ped
activation entrée START EXTERNE
stre
activation entrée START INTERNE
stri
activation de l'entrée PIÉTONS
ped
activation entrée OPEN
open
activation entrée CLOSE
cls
activation entrée STOP
stop
activation entrée PHOT
phot
activation entrée CELLULE PHOTOÉLECTRI-
phop
QUE EN OUVERTURE
activation entrée CELLULE PHOTOÉLECTRI-
phcl
QUE EN FERMETURE
activation de l'entrée: BARRE PALPEUSE
bar
activation entrée FIN DE COURSE MOTEUR
svc1
activation entrée FIN DE COURSE OUVERTURE
svo1
MOTEUR 1
activation entrée FIN DE COURSE FERMETURE
svc2
MOTEUR 2
activation entrée FIN DE COURSE OUVERTURE
svo2
MOTEUR 2
activation entrée TIMER
ti e
anomalie essai photocellules
Er01
anomalie essai linteau
Er02
anomalie essai photocellules en ouverture
er03
anomalie essai photocellules en fermeture
er04
Er1X *
anomalie appareil
* X = 0,1,...,9,A,B,C,D,E,F
OK
REMARQUE
vérifier connexion photocellules et/ou
configuration paramètres/logiques
vérifier connexion linteau et/ou con-
figuration paramètres/logiques
vérifier connexion photocellules et/ou
configuration paramètres/logiques
vérifier connexion photocellules et/ou
configuration paramètres/logiques
vérifier les connexions sur le moteur
Monter
Descendre
Confirmation/Allumage
afficheur
Sortir du menu
