BFT RIGEL 5 Instructions D'utilisation Et D'installation page 30

x 2
- +
- +
- +
- +
OK
- +
- +
30 -
RIGEL 5

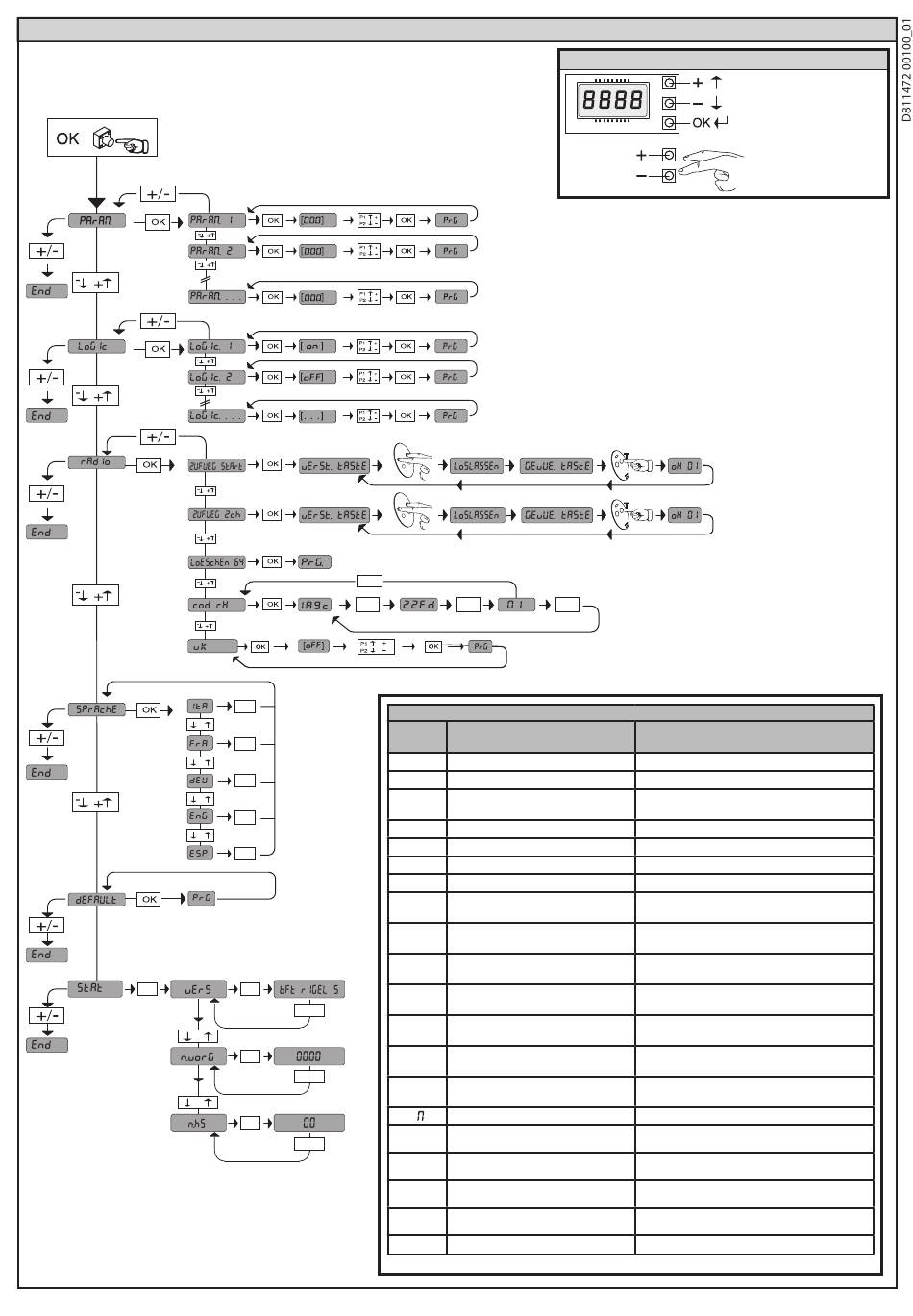

MENÜZUGRIFF Fig. 1
+/-
OK
OK
CODE
DIAGNOSE
OK
stre
stri
OK
ped
OK
open
cls
OK
stop
phot
phop
phcl
bar
Software-Versione Steuerung
OK
svc1
+/-
svo1
Gesamtzahl Betriebsvorgänge (x 100)
OK
svc2
+/-
svo2
Zahl gespeicherte Fernsteuerungen
ti e
OK
Er01
+/-
Er02
er03
er04
Er1X *
* X = 0,1,...,9,A,B,C,D,E,F
Siehe MENÜ PARAMETER
Siehe MENÜ LOGIKEN
Siehe MENÜ FUNK
OK OK
DIAGNOSE und ANZEIGEN
BESCHREIBUNG
Aktivierung Eingang START EXTERN
Aktivierung Eingang START INTERN
Aktivierung Eingang FUSSGÄNGER-
FUNKTION
Aktivierung Eingang OPEN
Aktivierung Eingang CLS
Aktivierung Eingang STOP
Aktivierung Eingang PHOT
Aktivierung Eingang FOTOZELLE
BEIM ÖFFNEN
Aktivierung Eingang FOTOZELLE
BEIM SCHLIESSEN
Aktivierung Eingang SICHERHEITS-
LEISTE
Aktivierung Eingang ENDSCHALTER
SCHLIESSEN MOTOR 1
Aktivierung Eingang ENDSCHALTER
ÖFFNEN MOTOR 1
Aktivierung Eingang ENDSCHALTER
SCHLIESSEN MOTOR 2
Aktivierung Eingang ENDSCHALTER
ÖFFNEN MOTOR 2
Aktivierung Eingang TIMER
Anomalie Test Fotozellen
Anomalie Test Leiste
Anomalie Test Fotozellen beim öff-
nen
Anomalie Test Fotozellen beim
schliessen
Anomalie Hardware
Legende:
Aufwärts
Abwärts
Bestätigung/
Aufleuchten Display
Zurück zum Hauptmenü
ANMERKUNGEN
Überprüfen Sie den Schluss der Fotozellen und/
oder die Einstellung der Parameter/Logiken.
Überprüfen Sie den Anschluss der Leiste und/
oder die Einstellung der Parameter/Logiken.
Überprüfen Sie den Schluss der Fotozellen und/
oder die Einstellung der Parameter/Logiken.
Überprüfen Sie den Schluss der Fotozellen und/
oder die Einstellung der Parameter/Logiken.
Überprüfen Sie den Anschluss des Motors.
